माइक्रो नैनो फाइबर ऑप्टिक जाइरोस्कोप, डिजिटल आउटपुट के साथ कोणीय दर सेंसर

माइक्रो नैनो फाइबर ऑप्टिक जाइरोस्कोप, डिजिटल आउटपुट के साथ कोणीय दर सेंसर

ब्रांड नाम: Firepower
मॉडल संख्या: FCG24
एमओक्यू: 1
कीमत: 1600 USD
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 100/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
आउटपुट मोड:
RS-422
रेंज:
≥500 डिग्री / एस
पूर्वाग्रह (एलन):
≤0.2 डिग्री / घंटा
उपभोग:
≤0.7w
विद्युत आपूर्ति:
5 (± 0.15) वी
यादृच्छिक चाल:
≤0.04°/√h(1σ)
पैमाने के कारक:
4 एमवी / डिग्री / एस
पैकेजिंग विवरण:
स्पंज + बॉक्स
आपूर्ति की क्षमता:
100/माह
प्रमुखता देना:

RS422 आउटपुट फाइबर ऑप्टिक जाइरोस्कोप

,

ऑप्टिक्स कोणीय दर सेंसर को एकीकृत करना

,

माइक्रो नैनो फाइबर कोणीय दर सेंसर

उत्पाद वर्णन

माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप कोणीय दर सेंसर डिजिटल आउटपुट के साथ ऑप्टिक्स को एकीकृत करना


1 दायरा
यह दस्तावेज एमएफओजी-24 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप (संक्षिप्त में उत्पाद) के उपयोग और रखरखाव के लिए आवश्यकताओं और तरीकों को निर्दिष्ट करता है।
2 संदर्भ और मानक
GJB1649-1993 इलेक्ट्रॉनिक उत्पादों के लिए ईएसडी नियंत्रण कार्यक्रम
3 परिभाषाएँ
कोई नहीं।
4 उत्पाद का परिचय
4.1 उत्पाद का अवलोकन
एमएफओजी-24 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप (इस उत्पाद के रूप में जाना जाता है) एक कोण दर सेंसर है जो ऑप्टिक्स को डिजिटल आउटपुट, यांत्रिकी और इलेक्ट्रॉनिक्स के साथ एकीकृत करता है।यह सग्नक प्रभाव पर आधारित है, माइक्रो-नैनो फाइबर उपकरणों की एक किस्म को एकीकृत करता है, और पता लगाने से पता लगाने की प्रक्रिया को महसूस करता है,प्रसंस्करण और विपरीत दिशाओं में फैल प्रकाश के दो बीम द्वारा उत्पन्न चरण अंतर वापस फ़ीड.
यह उत्पाद मुख्य रूप से ऑप्टिकल पथ घटकों, सर्किट घटकों और संरचनात्मक घटकों से बना है। इसमें सरल संरचना की विशेषताएं हैं, कोई चलती भाग नहीं, कोई पहनने वाले भाग नहीं, तेजी से शुरू,छोटा आकार, हल्के वजन और इतने पर. और उस स्थिति नियंत्रण और वाहक के माप पर लागू किया जा सकता है.
4.2 संरचना
उत्पाद मुख्य रूप से निम्नलिखित घटकों से बना है:
एक ऑप्टिकल पथ संयोजन;
B) पता लगाने और नियंत्रण संकेत सर्किट बोर्ड;
क) ऑप्टिकल फाइबर रिंग कंकाल, खोल और अन्य संरचनात्मक भागों;
4.3 उपस्थिति और आयाम

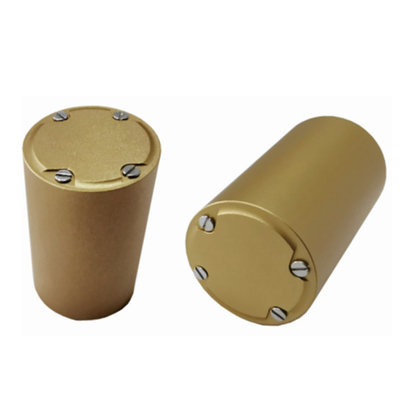

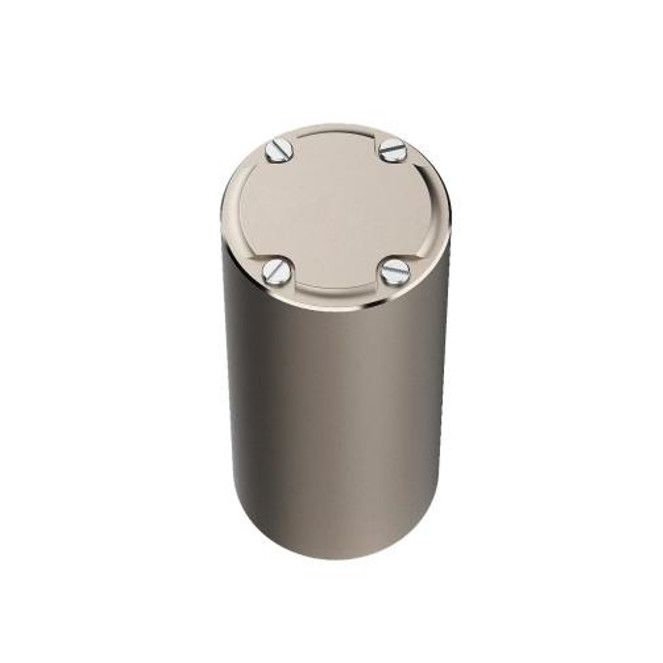

उत्पाद बेलनाकार है, जिसका कुल आयाम φ24 mm × 40 mm है

माइक्रो नैनो फाइबर ऑप्टिक जाइरोस्कोप, डिजिटल आउटपुट के साथ कोणीय दर सेंसर 0

तालिका 1 मुख्य प्रदर्शन मापदंड


पद MFOG24 इकाई
आउटपुट सिग्नल RS422
कनेक्टर वेल्डिंग प्लेट
धुरी 1
उपभोग ≤1.5 w
विद्युत आपूर्ति 5 ((±0.15) वी
यादृच्छिक चलना ≤0.04 °/√h(1σ)
रेंज ≥500 °/s
पूर्वाग्रह (10s,1σ) ≤1.5

°/घंटा


पूर्वाग्रह (एलन) ≤0.4 °/घंटा
पूर्वाग्रह दोहराव (एलन) ≤0.4 °/घंटा
पैमाना कारक

3600


(LSB/o/s)
स्केल फैक्टर गैर-रैखिकता ≤300 पीपीएम ((1σ)
प्रारंभ समय ≤ 1 s
बैंडविड्थ 300 हर्ज
कामकाजी अस्थायी। -45~+70 °C
भंडारण तापमान. -55~+85 °C
कंपन 20~2000,0.04 हर्ट्ज,जी2/हर्ट्ज
आयाम Φ24*40 मिमी
वजन ≤30
