| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | सीएमआर 2300 |
| एमओक्यू: | 1 |
| कीमत: | 1300~1500 |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 1000 प्रति माह |
हेडिंग डायरेक्शनल एंगल सेंसर विथ नो ड्रिफ्ट प्रिसिशन गॉस मीटर याव हेडिंग ट्रांसड्यूसर
विशिष्टता
| विशेषताएँ | शर्तें | न्यूनतम | प्रकार | अधिकतम | इकाइयाँ |
| बिजली की आपूर्ति | |||||
| आपूर्ति वोल्टेज | पिन 9 पिन 5 (ग्राउंड) के संदर्भ में | 6.5 | 15 | वोल्ट | |
| आपूर्ति धारा | वीआपूर्ति = 15V. एस/आर के साथ= चालू | 27 | 35 | एमए | |
| तापमान | |||||
| परिचालन | परिवेश | -40 | +85 | ℃ | |
| भंडारण | परिवेश, अनबायस्ड | -55 | 125 | ℃ | |
| चुंबकीय क्षेत्र | |||||
| सीमा | पूर्ण पैमाने (FS), कुल क्षेत्र लागू | -2 | +2 | गॉस | |
| संकल्प | आउटपुट बदलने के लिए लागू क्षेत्र | 67 | माइक्रो-गॉस | ||
| सटीकता | सभी त्रुटियों का आरएसएस@+25℃ ±1 गॉस ±2 गॉस |
0.01 1 |
0.52 2 |
%FS %FS |
|
| रैखिकता त्रुटि | सर्वश्रेष्ठ फिट सीधी रेखा@+25℃ ±1 गॉस ±2 गॉस |
0.1 1 |
0.5 2 |
%FS %FS |
|
| हिस्टैरिसीस त्रुटि | 3 स्वीप्स अक्रॉस ±2गॉस@+25°℃ | 0.01 | 0.02 | %FS | |
| दोहराव त्रुटि | 3 स्वीप्स अक्रॉस+2गॉस@+25°C | 0.05 | 0.10 | %FS | |
| लाभ त्रुटि | शून्य रीडिंग के लिए लागू क्षेत्र | 0.05 | 0.10 | %FS | |
| ऑफसेट त्रुटि | शून्य रीडिंग के लिए लागू क्षेत्र | 0.01 | 0.03 | %FS | |
| तापमान प्रभाव |
लाभ का गुणांक | -600 ±114 |
पीपीएम/"C | ||
| बिजली की आपूर्ति प्रभाव | +6 से +15V तक 1 गॉस लागू क्षेत्र के साथ | 150 | पीपीएम/वी | ||
| यांत्रिक | |||||
| वज़न | केवल पीसीबी पीसीबी और गैर-फ़्लैंग्ड एन्क्लोजर पीसीबी और फ़्लैंग्ड एन्क्लोजर |
28 94 98 |
ग्राम | ||
| कंपन | परिचालन 2 घंटे के लिए 5 से 10 हर्ट्ज 30 मिनट के लिए 10 हर्ट्ज से 2 किलोहर्ट्ज़ |
10 2.0 |
मिमी जी |
||

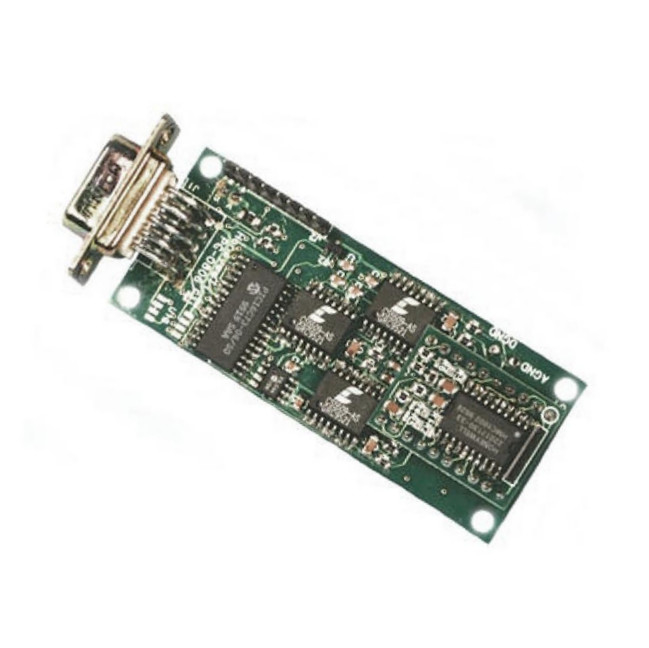

सीएमआर2300 एक तीन-अक्ष वाला स्मार्ट डिजिटल मैग्नेटोमीटर है जो घटना चुंबकीय क्षेत्र की ताकत और दिशा का पता लगाने के लिए है। एवीआईसी के तीन मैग्नेटो-प्रतिरोधी सेंसर चुंबकीय क्षेत्र के एक्स, वाई और जेड वेक्टर घटकों को मापने के लिए ऑर्थोगोनल दिशाओं में उन्मुख हैं। इन सेंसर आउटपुट को एक आंतरिक डेल्टा-सिग्मा ए/डी कनवर्टर का उपयोग करके 16-बिट डिजिटल मानों में परिवर्तित किया जाता है। एक ऑनबोर्ड ईईपीआरओएम सुसंगत संचालन के लिए मैग्नेटोमीटर के कॉन्फ़िगरेशन को संग्रहीत करता है। डेटा आउटपुट सीरियल फुल-डुप्लेक्स आरएस-232 या हाफ-डुप्लेक्स आरएस-485 है जिसमें 9600 या 19,200 डेटा दरें हैं। एक आरएस-232 डेवलपमेंट किट संस्करण उपलब्ध है जिसमें एक विंडोज संगत डेमो प्रोग्राम, इंटरफ़ेस केबल, एसी एडाप्टर और कैरिंग केस शामिल हैं।
पीसीबी आयाम और पिनआउट
