| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | सीएमआर 2300 |
| एमओक्यू: | 1 |
| कीमत: | 1300~1500 |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 100 per month |

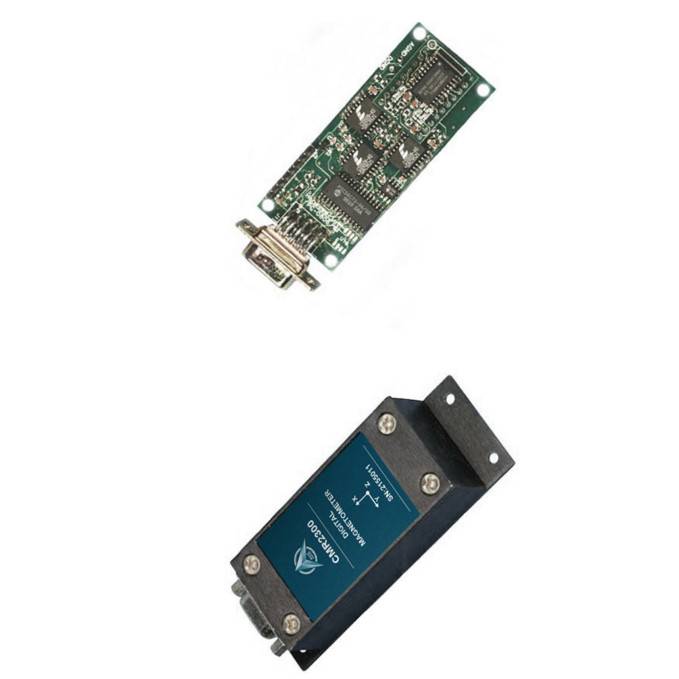

HMR2300 चुंबकीय कम्पास ± 1 गाउस कम्पास
विनिर्देश
| विशेषताएं | शर्तें | मिन | प्रकार | अधिकतम | इकाइयां |
| विद्युत आपूर्ति | |||||
| आपूर्ति वोल्टेज | पिन 9 पिन 5 ((जमीन) के संदर्भ में | 6.5 | 15 | वोल्ट | |
| आपूर्ति करंट | Vs आपूर्ति = 15V. S/R= चालू के साथ | 27 | 35 | mA | |
| तापमान | |||||
| परिचालन | परिवेश | -40 | +85 | °C | |
| भंडारण | परिवेश, निष्पक्ष | -55 | 125 | °C | |
| चुंबकीय क्षेत्र | |||||
| रेंज | पूर्ण पैमाने (एफएस), कुल क्षेत्र लागू | -2 | +2 | गॉस | |
| संकल्प | आउटपुट बदलने के लिए लागू फ़ील्ड | 67 | सूक्ष्म-गॉस | ||
| सटीकता | सभी त्रुटियों का आरएसएस @+25°C ± 1 गाउस ±2 गाउस |
0.01 1 |
0.52 2 |
% एफएस % एफएस |
|
| निकटवर्ती त्रुटि | सबसे अच्छा फिट सीधी रेखा@+25°C ± 1 गाउस ±2 गाउस |
0.1 1 |
0.5 2 |
% एफएस % एफएस |
|
| हिस्टेरिसिस त्रुटि | 3 ±2गाउस@+25°C के पार झाड़ता है | 0.01 | 0.02 | % एफएस | |
| पुनरावृत्ति त्रुटि | 3 +2गाउस@+25°C के पार झाड़ता है | 0.05 | 0.10 | % एफएस | |
| गैन एनरो | शून्य रीडिंग के लिए लागू क्षेत्र | 0.05 | 0.10 | % एफएस | |
| ऑफसेट एर्मोर | शून्य रीडिंग के लिए लागू क्षेत्र | 0.01 | 0.03 | % एफएस | |
| तापमान प्रभाव |
लाभ गुणांक | -600 ±114 |
पीपीएम/"सी | ||
| विद्युत आपूर्ति प्रभाव | +6 से +15V तक 1 गाउस लागू क्षेत्र के साथ | 150 | पीपीएम/वी | ||
| मैकेनिकल | |||||
| वजन | केवल पीसीबी पीसीबी और गैर-फ्लैंग्ड संलग्नक पीसीबी और फ्लैंग्ड कैबिनेट |
28 94 98 |
ग्रॅम | ||
| कंपन | परिचालन 2 घंटे के लिए 5 से 10 हर्ट्ज 30 मिनट के लिए 10 हर्ट्ज से 2 किलोहर्ट्ज तक |
10 2.0 |
|
||
▶ मुख्य विशेषता
• उच्च सटीकता ± 1 गाउस से अधिक, <0.5% पूर्ण पैमाने
• ±2 गाउस की सीमा, <70 μगाउस रिज़ॉल्यूशन
• तीन अक्ष (X, Y, Z) डिजिटल आउटपुट
• प्रति सेकंड 10 से 154 नमूने, चयन योग्य
• RS-232 या RS-485 सीरियल डेटा इंटरफेस
• पीसीबी या एल्यूमीनियम संलग्नक विकल्प
• 6-15 वोल्ट डीसी अनियमित बिजली आपूर्ति इंटरफ़ेस
सीएमआर2300 एक तीन-अक्ष स्मार्ट डिजिटल मैग्नेटोमीटर है जो एक दुर्घटनाग्रस्त चुंबकीय क्षेत्र की ताकत और दिशा का पता लगाने के लिए है।चुंबकीय प्रतिरोधक सेंसर के तीन एक्स को मापने के लिए लंबवत दिशाओं में उन्मुख हैंचुंबकीय क्षेत्र के वाई और जेड वेक्टर घटकों को इन सेंसर आउटपुट को आंतरिक डेल्टा-सिग्मा ए/डी कनवर्टर का उपयोग करके 16-बिट डिजिटल मूल्यों में परिवर्तित किया जाता है।एक ऑनबोर्ड ईईपीआरओएम स्थिर संचालन के लिए मैग्नेटोमीटर की विन्यास को संग्रहीत करता है. डेटा आउटपुट 9600 या 19,200 डेटा दरों के साथ सीरियल फुल-डुप्लेक्स RS-232 या हाफ-डुप्लेक्स RS-485 है। एक RS-232 डेवलपमेंट किट संस्करण उपलब्ध है जिसमें विंडोज संगत डेमो प्रोग्राम शामिल है,इंटरफेस केबल, एसी एडाप्टर, और ले जाने के मामले.
पीसीबी आयाम और पिनाउट
संरक्षित आधार संलग्नक, RS-232 I/O
CMR2300-D21-485:विस्तारित-आधार संलग्नक, RS-485 I/O
CMR2300-D20-232-DEMO:डेमो किट, फ्लश-बेस संलग्नक, RS-232 I/O
CMR2300-D21-232-DEMO:डेमो किट, विस्तारित-आधार संलग्नक, RS-232 I/
