उच्च संकल्प चुंबकीय मीटर, तीन एक्सिस मैग्नेटोमीटर आरएस232 आरएस 485 डिजिटल आउटपुट:

हाई रेजोल्यूशन मैग्नेटिक मीटर थ्री एक्सिस मैग्नेटोमीटर RS232 RS485 डिजिटल आउटपुट मैग्नेटिक फील्ड सेंसर

▶ मुख्य विशेषता

• ±1 गॉस से अधिक उच्च सटीकता, <0.5% पूर्ण स्केल

• ±2 गॉस की रेंज, <70 माइक्रोग्राम रिज़ॉल्यूशन

• तीन अक्ष (X, Y, Z) डिजिटल आउटपुट

• 10 से 154 नमूने प्रति सेकंड, चयन योग्य

• RS-232 या RS-485 सीरियल डेटा इंटरफेस

• पीसीबी या एल्यूमिनियम संलग्नक विकल्प

• 6-15 वोल्ट डीसी अनियमित विद्युत आपूर्ति इंटरफ़ेस

आवेदन • मनोवृत्ति संदर्भ

• कम्पासिंग और नेविगेशन

• यातायात और वाहन का पता लगाना

• असंगति का पता लगाये

• प्रयोगशाला इंस्ट्रुमेंटेशन

• सुरक्षा प्रणाली

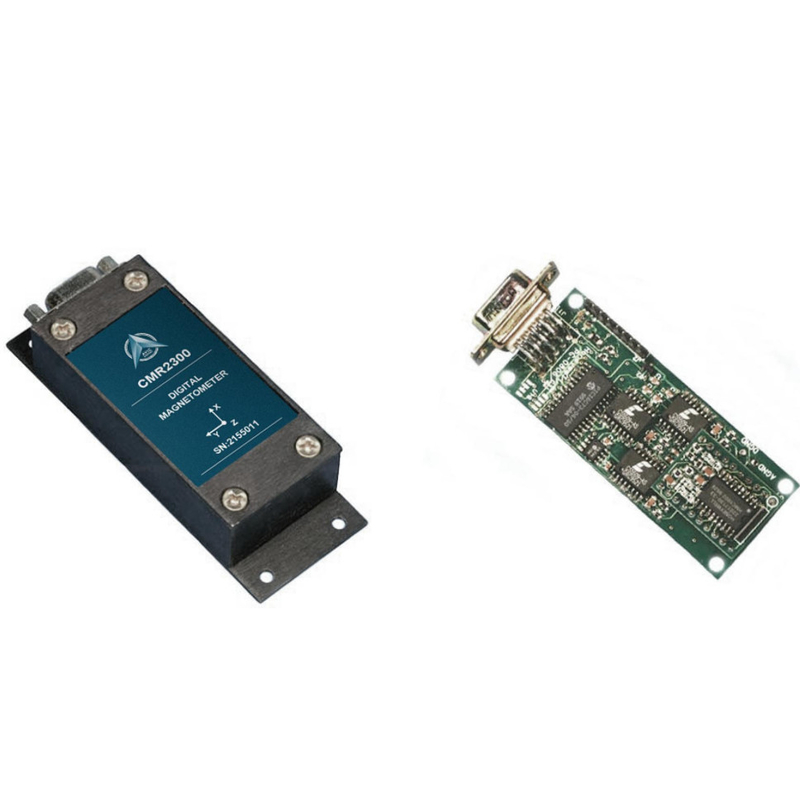

उत्पादन AVIC CMR2300 एक घटना चुंबकीय क्षेत्र की ताकत और दिशा का पता लगाने के लिए एक तीन-अक्ष स्मार्ट डिजिटल मैग्नेटोमीटर है।चुंबकीय क्षेत्र के एक्स, वाई और जेड वेक्टर घटकों को मापने के लिए एवीआईसी के तीन चुंबकीय प्रतिरोधी सेंसर ऑर्थोगोनल दिशाओं में उन्मुख हैं।इन सेंसर आउटपुट को आंतरिक डेल्टा-सिग्मा ए/डी कनवर्टर का उपयोग करके 16-बिट डिजिटल मानों में परिवर्तित किया जाता है।एक जहाज पर EEPROM लगातार संचालन के लिए मैग्नेटोमीटर के कॉन्फ़िगरेशन को संग्रहीत करता है।डेटा आउटपुट सीरियल फुल-डुप्लेक्स RS-232 या हाफ-डुप्लेक्स RS-485 9600 या 19,200 डेटा दरों के साथ है।एक RS-232 विकास किट संस्करण उपलब्ध है जिसमें एक विंडोज़ संगत डेमो प्रोग्राम, इंटरफ़ेस केबल, AC अडैप्टर और कैरिंग केस शामिल है।

विनिर्देश

पीसीबी आयाम और पिनआउट

आदेश सूचना क्रमांक क्रमांक :

उत्पाद CMR2300-D00-232: केवल PCB (कोई संलग्नक नहीं), RS-232 I / O

CMR2300-D00-485: केवल पीसीबी (कोई संलग्नक नहीं), RS-485 I/O

CMR2300-D20-232: फ्लश-बेस एनक्लोजर, RS-232 I/O

CMR2300-D20-485: फ्लश-बेस एनक्लोजर, RS-485 I/O

CMR2300-D21-232: विस्तारित-आधार संलग्नक, RS-232 I/O

CMR2300-D21-485: विस्तारित-आधार संलग्नक, RS-485 I/O

CMR2300-D20-232-डेमो: डेमो किट, फ्लश-बेस एनक्लोजर, RS-232 I/O

CMR2300-D21-232-डेमो: डेमो किट, विस्तारित-आधार संलग्नक, RS-232 I/
