| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | सीएमआर 2300 |
| एमओक्यू: | 1 |
| कीमत: | 1300~1500 |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 1000 प्रति माह |

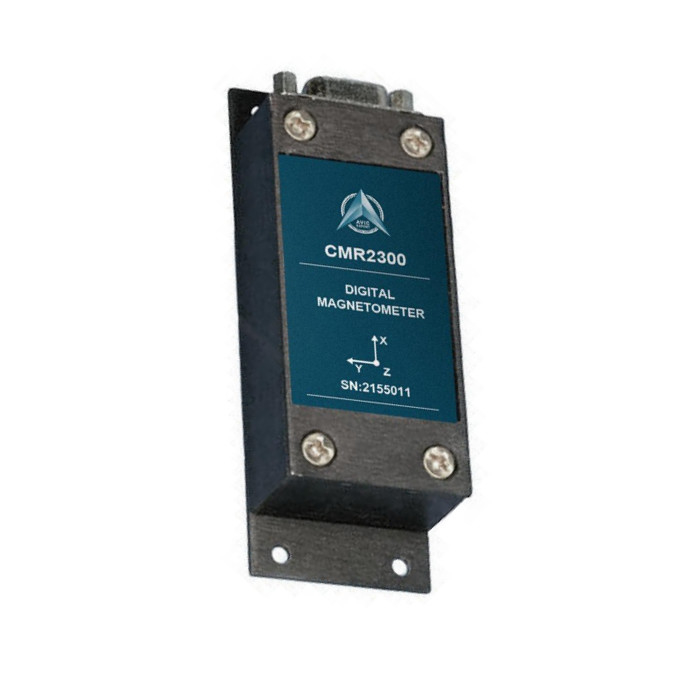

मैग्नेटिक नॉर्थ सेंसर 3 एक्सिस एब्सोल्यूट हेडिंग एंगल मैग्नोमीटर सटीक मैग्नेटिक यॉ एंगल मीटर
▶ आवेदन • मनोवृत्ति संदर्भ
• कम्पासिंग और नेविगेशन
• यातायात और वाहन का पता लगाने
• असंगति का पता लगाये
• प्रयोगशाला इंस्ट्रूमेंटेशन
• सुरक्षा प्रणाली
विनिर्देश
| विशेषताएँ | स्थितियाँ | मिन | प्रकार | अधिकतम | इकाइयों |
| बिजली की आपूर्ति | |||||
| वोल्टेज आपूर्ति | पिन 9 को पिन 5 (ग्राउंड) के संदर्भ में | 6.5 | 15 | वोल्ट | |
| बिजली आपूर्ति करें | आपूर्ति = 15 वी।एस/आर = चालू के साथ | 27 | 35 | एमए | |
| तापमान | |||||
| ऑपरेटिंग | व्यापक | -40 | +85 | ℃ | |
| भंडारण | परिवेश, निष्पक्ष | -55 | 125 | ℃ | |
| मैग्नेट फ्लेड | |||||
| श्रेणी | फुल स्केल (FS), टोटल फील्ड एप्लाइड | -2 | +2 | गॉस | |
| संकल्प | आउटपुट बदलने के लिए एप्लाइड फील्ड | 67 | माइक्रो-गॉस | ||
| शुद्धता | सभी त्रुटियों का आरएसएस@+25℃ ± 1 गॉस ± 2 गॉस |
0.01 1 |
0.52 2 |
% एफएस % एफएस |
|
| निकटवर्ती त्रुटि | सर्वश्रेष्ठ फिट सीधी रेखा @ + 25 ℃ ± 1 गॉस ± 2 गॉस |
0.1 1 |
0.5 2 |
% एफएस % एफएस |
|
| हिस्टैरिसीस त्रुटि | ±2gauss@+25°℃ में 3 स्वीप करता है | 0.01 | 0.02 | % एफएस | |
| पुनरावर्तनीयता त्रुटि | 3 पार +2 गॉस@+25°C | 0.05 | 0.10 | % एफएस | |
| एनरर प्राप्त करें | जीरो रीडिंग के लिए एप्लाइड फील्ड | 0.05 | 0.10 | % एफएस | |
| ऑफसेट एर्मर | जीरो रीडिंग के लिए एप्लाइड फील्ड | 0.01 | 0.03 | % एफएस | |
| तापमान प्रभाव |
लाभ का गुणांक | -600 ± 114 |
पीपीएम/"सी | ||
| बिजली आपूर्ति प्रभाव | 1 गॉस एप्लाइड फील्ड के साथ +6 से +15 वी तक | 150 | पीपीएम/वी | ||
| यांत्रिक | |||||
| वज़न | पीसीबी केवल पीसीबी और गैर निकला हुआ किनारा संलग्नक पीसीबी और Flanged संलग्नक |
28 94 98 |
ग्राम | ||
| कंपन | ऑपरेटिंग 2 घंटे के लिए 5 से 10 हर्ट्ज 30 मिनट के लिए 10Hz से 2kHz |
10 2.0 |
|
||
CMR2300 डिजिटल मैग्नेटोमीटर (1)। पीडीएफ
पीसीबी आयाम और पिनआउट
CMR2300 डिजिटल मैग्नेटोमीटर (1)। पीडीएफ
