| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | सीएमआर 2300 पीसीबी |
| एमओक्यू: | 1 |
| कीमत: | 1300~1500 |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 100 प्रति माह |
HMR2300 एनालॉग उत्पाद डिजिटल मैग्नेटोमीटर एक घटना चुंबकीय क्षेत्र की ताकत और दिशा का पता लगाने के लिए

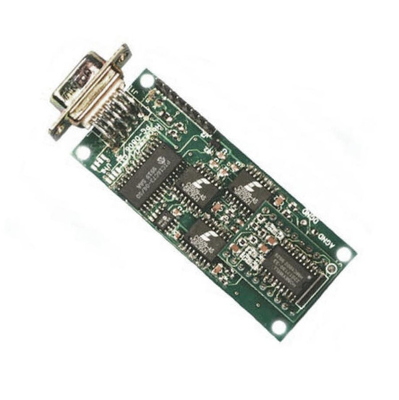

AVIC CMR2300 एक घटना चुंबकीय क्षेत्र की ताकत और दिशा का पता लगाने के लिए एक तीन-अक्ष वाला स्मार्ट डिजिटल मैग्नेटोमीटर है।एवीआईसी के तीन मैग्नेटो-रेसिस्टिव सेंसर चुंबकीय क्षेत्र के एक्स, वाई और जेड वेक्टर घटकों को मापने के लिए ऑर्थोगोनल दिशाओं में उन्मुख हैं।इन सेंसर आउटपुट को आंतरिक डेल्टा-सिग्मा ए/डी कनवर्टर का उपयोग करके 16-बिट डिजिटल मूल्यों में परिवर्तित किया जाता है।ऑनबोर्ड EEPROM निरंतर संचालन के लिए मैग्नेटोमीटर के कॉन्फ़िगरेशन को संग्रहीत करता है।डेटा आउटपुट 9600 या 19,200 डेटा दरों के साथ सीरियल फुल-डुप्लेक्स RS-232 या हाफ-डुप्लेक्स RS-485 है।एक RS-232 विकास किट संस्करण उपलब्ध है जिसमें विंडोज़ संगत डेमो प्रोग्राम, इंटरफ़ेस केबल, एसी एडॉप्टर और कैरी केस शामिल हैं।
▶ मुख्य विशेषता
• उच्च सटीकता ±1 गॉस से अधिक, <0.5% पूर्ण पैमाने
• ±2 गॉस की रेंज, <70 µgauss रेसोल्यूशन
• तीन अक्ष (एक्स, वाई, जेड) डिजिटल आउटपुट
• प्रति सेकंड 10 से 154 नमूने, चयन योग्य
• RS-232 या RS-485 सीरियल डेटा इंटरफेस

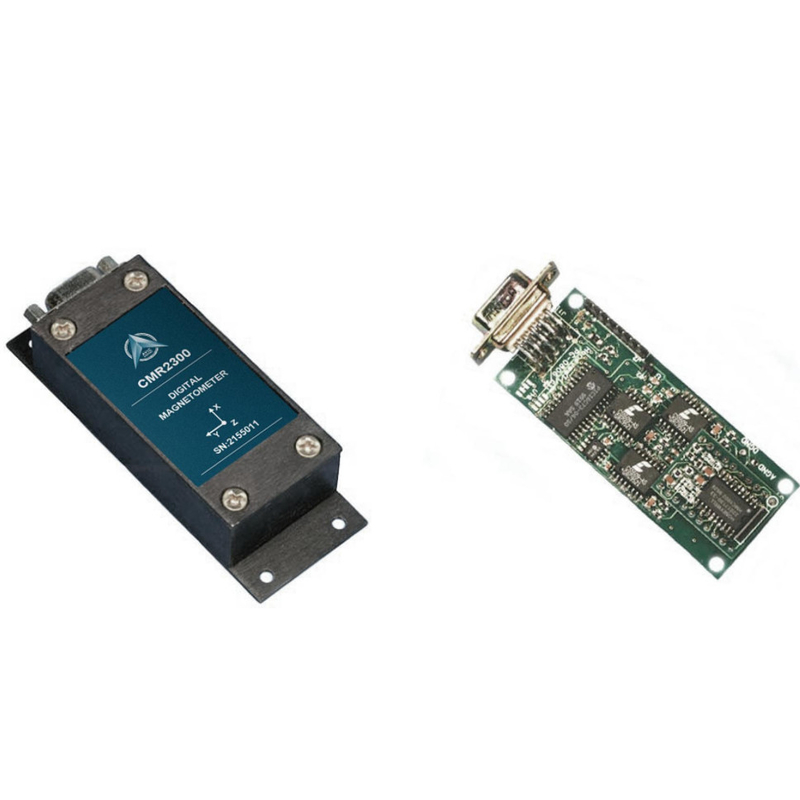

• पीसीबी या एल्यूमीनियम संलग्नक विकल्प
• 6-15 वोल्ट डीसी अनियमित विद्युत आपूर्ति इंटरफ़ेस
▶ आवेदन • मनोवृत्ति संदर्भ
• कम्पासिंग और नेविगेशन
• यातायात और वाहन का पता लगाने
• असंगति का पता लगाये
• प्रयोगशाला इंस्ट्रूमेंटेशन
• सुरक्षा प्रणाली
विनिर्देश
| विशेषताएँ | स्थितियाँ | मिन | प्रकार | अधिकतम | इकाइयों |
| बिजली की आपूर्ति | |||||
| वोल्टेज आपूर्ति | पिन 9 को पिन 5 (ग्राउंड) के संदर्भ में | 6.5 | 15 | वोल्ट | |
| बिजली आपूर्ति करें | आपूर्ति = 15 वी।एस/आर = चालू के साथ | 27 | 35 | एमए | |
| तापमान | |||||
| ऑपरेटिंग | व्यापक | -40 | +85 | ℃ | |
| भंडारण | परिवेश, निष्पक्ष | -55 | 125 | ℃ | |
| मैग्नेट फ्लेड | |||||
| श्रेणी | फुल स्केल (FS), टोटल फील्ड एप्लाइड | -2 | +2 | गॉस | |
| संकल्प | आउटपुट बदलने के लिए एप्लाइड फील्ड | 67 | माइक्रो-गॉस | ||
| शुद्धता | सभी त्रुटियों का आरएसएस@+25℃ ± 1 गॉस ± 2 गॉस |
0.01 1 |
0.52 2 |
% एफएस % एफएस |
|
| निकटवर्ती त्रुटि | सर्वश्रेष्ठ फिट सीधी रेखा @ + 25 ℃ ± 1 गॉस ± 2 गॉस |
0.1 1 |
0.5 2 |
% एफएस % एफएस |
|
| हिस्टैरिसीस त्रुटि | ±2gauss@+25°℃ में 3 स्वीप करता है | 0.01 | 0.02 | % एफएस | |
| पुनरावर्तनीयता त्रुटि | 3 पार +2 गॉस@+25°C | 0.05 | 0.10 | % एफएस | |
| एनरर प्राप्त करें | जीरो रीडिंग के लिए एप्लाइड फील्ड | 0.05 | 0.10 | % एफएस | |
| ऑफसेट एर्मर | जीरो रीडिंग के लिए एप्लाइड फील्ड | 0.01 | 0.03 | % एफएस | |
| तापमान प्रभाव |
लाभ का गुणांक | -600 ± 114 |
पीपीएम/"सी | ||
| बिजली आपूर्ति प्रभाव | 1 गॉस एप्लाइड फील्ड के साथ +6 से +15 वी तक | 150 | पीपीएम/वी | ||
| यांत्रिक | |||||
| वज़न | पीसीबी केवल पीसीबी और गैर निकला हुआ किनारा संलग्नक पीसीबी और Flanged संलग्नक |
28 94 98 |
ग्राम | ||
| कंपन | ऑपरेटिंग 2 घंटे के लिए 5 से 10 हर्ट्ज 30 मिनट के लिए 10Hz से 2kHz |
10 2.0 |
मिमी जी |
||
पीसीबी आयाम और पिनआउट
आदेश देने की जानकारी आदेश संख्या:
उत्पाद CMR2300-D00-232: केवल पीसीबी (कोई संलग्नक नहीं), RS-232 I/O
CMR2300-D00-485 :PCB केवल (कोई संलग्नक नहीं), RS-485 I/O
CMR2300-D20-232 : फ्लश-बेस एनक्लोजर, RS-232 I/O
CMR2300-D20-485 : फ्लश-बेस एनक्लोजर, RS-485 I/O
CMR2300-D21-232 :विस्तारित-बेस संलग्नक, RS-232 I/O
CMR2300-D21-485 :विस्तारित-बेस संलग्नक, RS-485 I/O
CMR2300-D20-232-डेमो: डेमो किट, फ्लश-बेस एनक्लोजर, RS-232 I/O
CMR2300-D21-232-डेमो: डेमो किट, एक्सटेंडेड-बेस एनक्लोजर, RS-232 I/
