| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 16497 |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | 500 / माह |

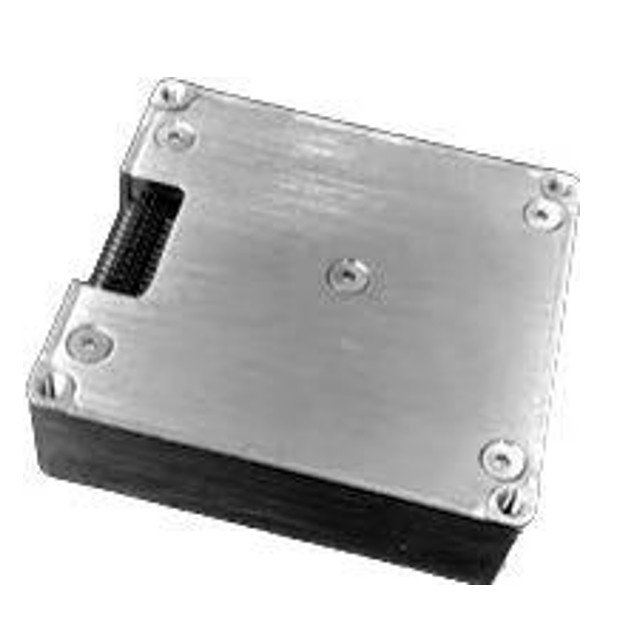

उच्च प्रदर्शन वाले एमईएमएस जिरोस्कोप और त्वरकमीटर के साथ एमईएमएस आधारित जड़ता माप इकाई
16497C-C0-IMU एक उच्च प्रदर्शन MEMS gyroscope और MEMS के साथ एक माइक्रो-मशीनरी प्रौद्योगिकी (MEMS) आधारित जड़ता माप इकाई (IMU) है
त्वरणमापक 3 कोणीय वेग और 3 त्वरण देता है।
| पैरामीटर | परीक्षण की शर्तें | न्यूनतम मूल्य विशिष्ट मूल्य | अधिकतम मूल्य | इकाई | |
| गतिशील माप सीमा | 500 | o/s | |||
| शून्य पूर्वाग्रह स्थिरता |
एलन विचलन 10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान) |
1.0 5 |
o/h o/h |
||
|
जिरो |
शून्य पूर्वाग्रह |
शून्य पूर्वाग्रह सीमा पूर्ण तापमान सीमा पर शून्य पूर्वाग्रह परिवर्तन ○ 1 |
±0.2 ±0.06 |
o/s o/s |
|
| स्केल फैक्टर |
स्केल फैक्टर सटीकता स्केल फैक्टर नॉनलाइनर |
0.3 0.02 |
% % एफएस |
||
| संकल्प | 3.052×10−7 | o/s/LSB | |||
| बैंडविड्थ | 200 | हर्ज | |||
| गतिशील माप सीमा | 16 |
g mg mg mg mg % % एफएस जी/एलएसबी हर्ज |
|||
| शून्य पूर्वाग्रह स्थिरता |
एलन विचलन 10 सेकंड का औसत (-40 °C ~ + 80 °C, निरंतर तापमान) |
0.1 0.5 |
|||
|
त्वरकमापक |
शून्य पूर्वाग्रह |
शून्य पूर्वाग्रह सीमा पूर्ण तापमान सीमा के भीतर शून्य पूर्वाग्रह का परिवर्तन, शिखर से शिखर मूल्य ○ 1 |
2 2 |
||
| स्केल फैक्टर |
स्केल फैक्टर सटीकता स्केल फैक्टर नॉनलाइनर |
0.3 0.02 |
|||
| संकल्प | 1.221×10−8 | ||||
| बैंडविड्थ | 200 | ||||
| संचार इंटरफेस | एकतरफा एसपीआई | बाउड दर | 15 | मेगाहर्ट्ज | |
| पैरामीटर | परीक्षण की शर्तें | न्यूनतम मूल्य | विशिष्ट मूल्य | अधिकतम मूल्य | इकाई | |
| एकतरफा यूएटी | बाउड दर | 230.4 | केबीपीएस | |||
| एकतरफा CAN | बाउड दर | 1 | मेगाहर्ट्ज | |||
| एसपीआई | 200 | 1000 | हर्ज | |||
| नमूना लेने की आवृत्ति | यूएआरटी | 200 | हर्ज | |||
| कर सकते हैं | 200 | हर्ज | ||||
| वोल्टेज | 3.0 | 3.3 | 3.6 | वी | ||
| विद्युत विशेषताएं | बिजली की खपत | 1.5 | W | |||
| रिपल | पी-पी | 100 | mV | |||
| संरचनात्मक विशेषताएं | आकार | 47×44×14 | मिमी | |||
| वजन | 50 | घ | ||||
|
उपयोग वातावरण |
संचालन तापमान भंडारण तापमान कंपन प्रभाव |
-40 | 80 | °C | ||
| -45 | 85 | °C | ||||
| 20~2000 हर्ट्ज, | ||||||
| 6.06g | ||||||
| 1000 ग्राम,0.5ms | ||||||
|
विश्वसनीयता |
एमटीबीएफ | 20000 | h | |||
| निरंतर कार्य समय | 120 | h | ||||
आईएमयू ध्रुवीयता परिभाषा
3 gyros और 3 accelerometers को निम्न चित्र में दिखाए अनुसार परिभाषित किया गया है, और तीर की दिशा सकारात्मक है।
