माइक्रो नैनो फाइबर ऑप्टिक जिरोस्कोप औद्योगिक ग्रेड एफओजी एनालॉग आउटपुट

माइक्रो नैनो फाइबर ऑप्टिक जिरोस्कोप औद्योगिक ग्रेड एफओजी एनालॉग आउटपुट

ब्रांड नाम: Firepower
मॉडल संख्या: FCG24D
एमओक्यू: 1
कीमत: 1600 USD
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 100/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
आउटपुट मोड:
अनुरूप
कनेक्टर:
वेल्डिंग प्लेट
अक्ष को मापें:
1
उपभोग:
≤0.7w
विद्युत आपूर्ति:
5 (± 0.15) वी
यादृच्छिक चाल:
≤0.1°/√h(1σ)
पैकेजिंग विवरण:
स्पंज + बॉक्स
आपूर्ति की क्षमता:
100/माह
प्रमुखता देना:

वेल्डिंग प्लेट फाइबर ऑप्टिक गायरोस्कोप

,

माइक्रो नैनो फाइबर ऑप्टिक गायरोस्कोप

,

उच्च सटीकता फाइबर ऑप्टिक गायरो

उत्पाद वर्णन

सूक्ष्म नैनो फाइबर ऑप्टिक जिरोस्कोप उच्च परिशुद्धता कम लागत वाला एफओजी


1 दायरा
यह दस्तावेज FCG-24 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप (संक्षिप्त में उत्पाद) के उपयोग और रखरखाव के लिए आवश्यकताओं और तरीकों को निर्दिष्ट करता है।
2 संदर्भ और मानक
GJB1649-1993 इलेक्ट्रॉनिक उत्पादों के लिए ईएसडी नियंत्रण कार्यक्रम
3 परिभाषाएँ
कोई नहीं।
4 उत्पाद का परिचय
4.1 उत्पाद का अवलोकन
एफसीजी-24 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप (इस उत्पाद के रूप में जाना जाता है) एक कोण दर सेंसर है जो ऑप्टिक्स को एनालॉग आउटपुट, यांत्रिकी और इलेक्ट्रॉनिक्स के साथ एकीकृत करता है।यह सग्नक प्रभाव पर आधारित है, माइक्रो-नैनो फाइबर उपकरणों की एक किस्म को एकीकृत करता है, और पता लगाने से पता लगाने की प्रक्रिया को महसूस करता है,प्रसंस्करण और विपरीत दिशाओं में फैल प्रकाश के दो बीम द्वारा उत्पन्न चरण अंतर वापस फ़ीड.
यह उत्पाद मुख्य रूप से ऑप्टिकल पथ घटकों, सर्किट घटकों और संरचनात्मक घटकों से बना है। इसमें सरल संरचना की विशेषताएं हैं, कोई चलती भाग नहीं, कोई पहनने वाले भाग नहीं, तेजी से शुरू,छोटा आकार, हल्के वजन और इतने पर. और उस स्थिति नियंत्रण और वाहक के माप पर लागू किया जा सकता है.
4.2 संरचना
उत्पाद मुख्य रूप से निम्नलिखित घटकों से बना है:
एक ऑप्टिकल पथ संयोजन;
B) पता लगाने और नियंत्रण संकेत सर्किट बोर्ड;
क) ऑप्टिकल फाइबर रिंग कंकाल, खोल और अन्य संरचनात्मक भागों;
4.3 उपस्थिति और आयाम

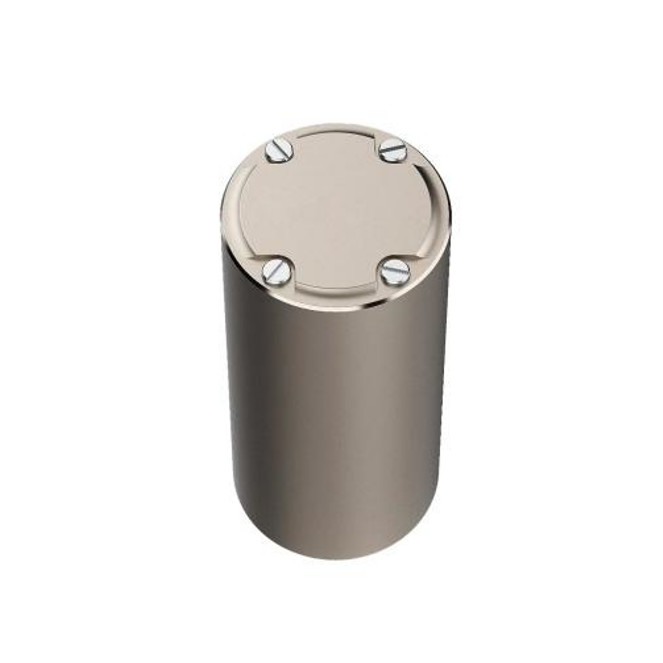

उत्पाद बेलनाकार है, जिसका कुल आयाम φ24 mm × 40 mm है
माइक्रो नैनो फाइबर ऑप्टिक जिरोस्कोप औद्योगिक ग्रेड एफओजी एनालॉग आउटपुट 0
चित्रा 1 एमएफओजी-24 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप का रूपरेखा चित्र
4.4 वजन
≤ 40 ग्राम
4.5 संचालन तापमान
-40°C~+65°C।
4.6 भंडारण तापमान
-55°C~+85°C।
4.7 यादृच्छिक कंपन
यादृच्छिक कंपन स्तरः 20g, आवृत्ति सीमाः 20Hz ~ 2000Hz.


तालिका 1 मुख्य प्रदर्शन मापदंड

पद MFOG24D इकाई
आउटपुट मोड एनालॉग
कनेक्टर वेल्डिंग प्लेट
धुरी 1
उपभोग ≤0.7 w
विद्युत आपूर्ति 5 ((±0.15) वी
यादृच्छिक चलना ≤0.1 °/√h(1σ)
रेंज ≥500 °/s
पूर्वाग्रह (10s,1σ) ≤2

°/घंटा


पूर्वाग्रह (एलन) ≤0.2 °/घंटा
पूर्वाग्रह दोहराव (एलन) ≤0.2 °/घंटा
स्केल फैक्टर

4


एमवी/° /एस
स्केल फैक्टर गैर-रैखिकता ≤ 1000 पीपीएम ((1σ)
प्रारंभ समय ≤ 1 s
बैंडविड्थ 450 हर्ज
कामकाजी अस्थायी। -45~+70 °C
भंडारण तापमान. -55~+85 °C
कंपन 20~2000,0.04 हर्ट्ज,जी2/हर्ट्ज
आयाम Φ24*40 मिमी
वजन ≤30
