| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | IMU3 |
| एमओक्यू: | 1 |
| कीमत: | 2000~2500 USD |
| भुगतान की शर्तें: | टी/टी |

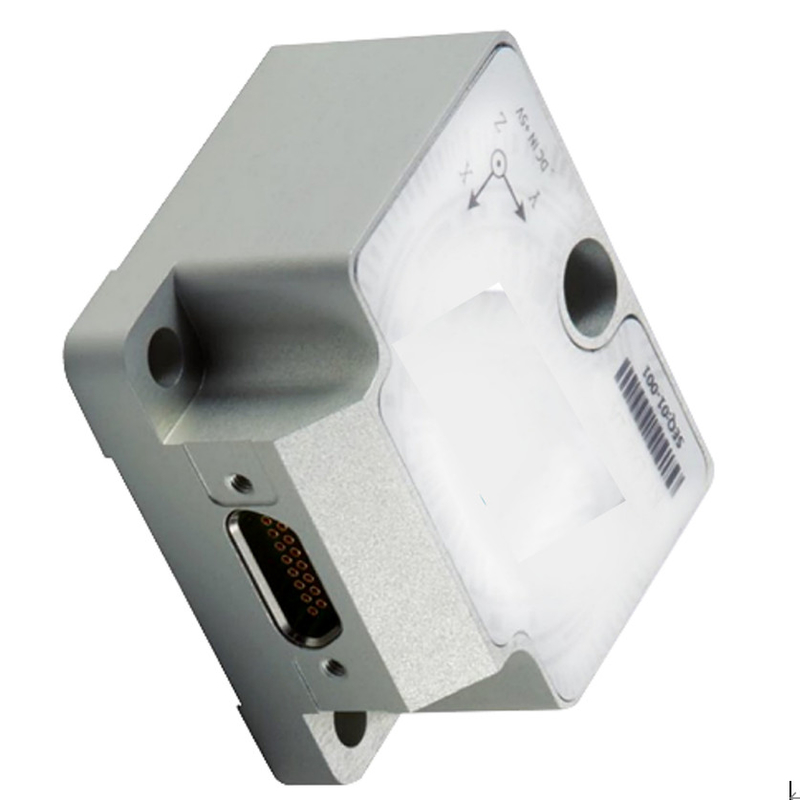

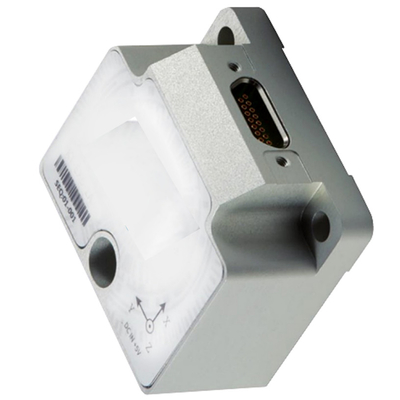

STIM210 एनालॉग आईएमयू सेंसर माइक्रो जाइरोस्कोप संयोजन RS422 आईएमयू सेंसर कम पूर्वाग्रह
1.1.1 जिरोस्कोप विनिर्देश
माइक्रो जाइरोस्कोप का रूपरेखा चित्र
![]()
| नोड संख्या | नोड परिभाषा | प्रकार | समझाइए |
| 1 | जीएनडी | आपूर्ति | पावर ग्राउंड (4) |
| 2 | ExtTrig | इनपुट | बाह्य ट्रिगर स्रोत ((3) |
| 3 | वीएसयूपी | आपूर्ति | उत्पाद बिजली की आपूर्ति का सकारात्मक अंत, सीसी विनियमित बिजली की आपूर्ति + 5V |
| 4 | TxD+ | आउटपुट | उत्पाद RS422 आउटपुट इंटरफ़ेस सकारात्मक टर्मिनल |
| 5 | TxD- | आउटपुट | उत्पाद RS422 आउटपुट इंटरफ़ेस नकारात्मक टर्मिनल |
| 6 | चेसिस | चेसिस | पावर ग्राउंड से यांत्रिक रूप से अलग उत्पाद |
| 7 | जीएनडी | इनपुट | सिग्नल ग्राउंड ((4) |
| 8 | एनआरएसटी | इनपुट | रीसेट सिग्नल ((2) |
| 9 | RxD- | इनपुट | उत्पाद RS422 प्राप्त करने वाले इंटरफ़ेस नकारात्मक टर्मिनल |
| 10 | RxD+ | इनपुट | उत्पाद RS422 प्राप्त करने वाले इंटरफ़ेस सकारात्मक टर्मिनल |
