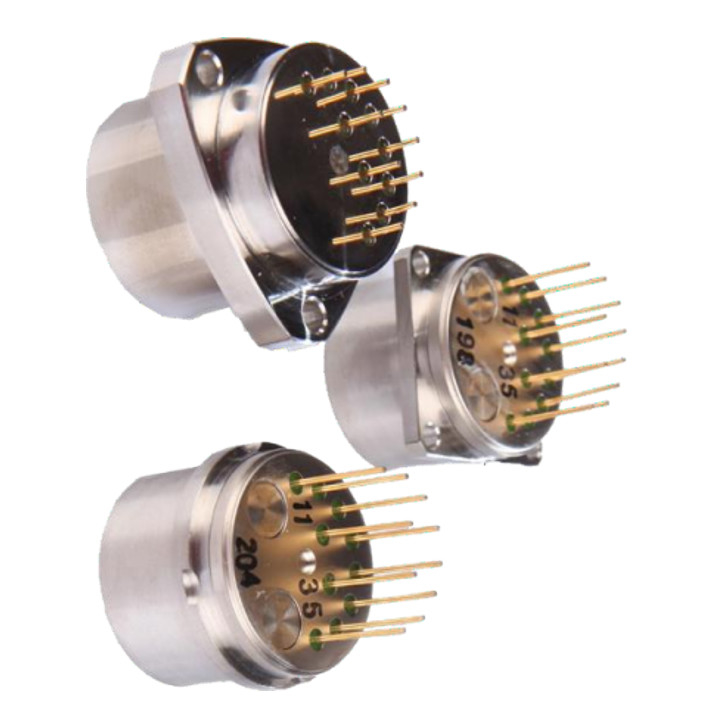

तापमान संवेदक के साथ एयरोस्पेस हाई-प्रिसिजन नेविगेशन सिस्टम एक्सेलेरोमीटर
उत्पाद का परिचय
ZT श्रृंखला क्वार्ट्ज लचीला त्वरण सेंसर एक एकल-अक्ष टॉर्क फीडबैक एक्सेलेरोमीटर है।यह डिटेक्शन मास के माध्यम से बाहरी त्वरण संकेत का पता लगाता है, और फिर सर्वो सर्किट के माध्यम से इसे डीमॉड्यूलेट और प्रवर्धित करता है।अंत में, आउटपुट करंट सिग्नल त्वरण सिग्नल के समानुपाती होता है।उत्पादों का व्यापक रूप से एयरोस्पेस उच्च-परिशुद्धता नेविगेशन सिस्टम में उपयोग किया जाता है।
प्रदर्शन गुण
| विद्युत गुण | |
| प्रचालन वोल्टेज | ±(12~18)वीडीसी |
| इन्सुलेशन प्रतिरोध | 50एमए, @ 50 वीडीसी |
| बिजली की खपत | ≤480mw@±15VDC |
| वर्तमान खपत | ≤16mA@±15VDC |
| प्रदर्शन | इकाई | ||
| ZT-01 | ZT-02 | ||
| सीमा | ≥±30 | ≥±30 | जी |
| दहलीज (संकल्प) | ≤5 × 10-6 ग्रा | ≤5 × 10-6 ग्रा | जी |
| पक्षपात | ≤±3 | ≤±3 | मिलीग्राम |
| तापमान गुणांक (-40 ~ 70 ℃) | ≤30 | ≤35 | माइक्रोग्राम / ℃ |
| मासिक समग्र त्रुटि (55 ℃, 1σ) | ≤30 | ≤30 | माइक्रोग्राम |
| पैमाने के कारक | 1.25±0.15 | 1.25±0.15 | एमए/जी |
| तापमान गुणांक (-40 ~ 70 ℃) | ≤40 | ≤50 | पीपीएम / ℃ |
| मासिक समग्र त्रुटि (55 ℃, 1σ) | ≤50 | ≤60 | पीपीएम |
| दूसरा क्रम अरैखिक गुणांक | ≤20 | ≤20 | माइक्रोग्राम /g2 |
| गलत संरेखण का कोण | ≤ 0.48 (100 आर्कसेकंड) | ≤ 0.48 (100 आर्कसेकंड) | mrad |
| प्राकृतिक आवृत्ति | ≤800 | ≤800 | हर्ट्ज |
| बैंडविड्थ | 800 ~ 2500 | 800 ~ 2500 | हर्ट्ज |
| परिचालन तापमान | -45 ~ + 80 | -45 ~ + 80 | ℃ |
| गुणवत्ता | ≤80 | ≤80 | चना |
| पर्यावरण की स्थिति | |
| यादृच्छिक कंपन (बिना शक्ति के) | 8 ग्राम, (20 ~ 2000) हर्ट्ज |
| झटका (शक्ति के बिना) |
150 ग्राम, 4.5 एमएस, आधा साइन |
आयाम
