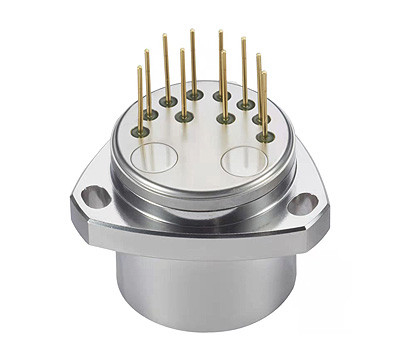

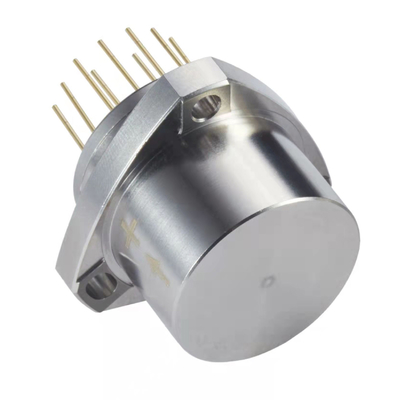

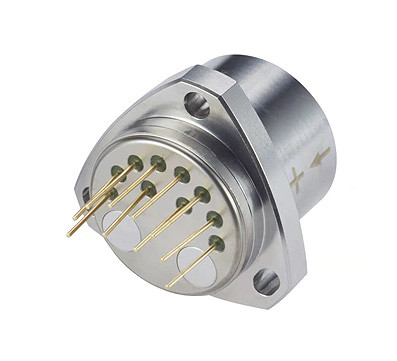

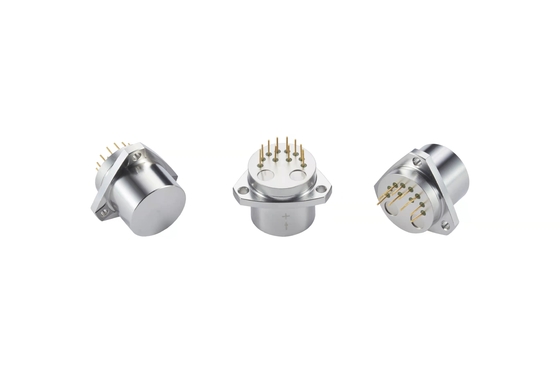

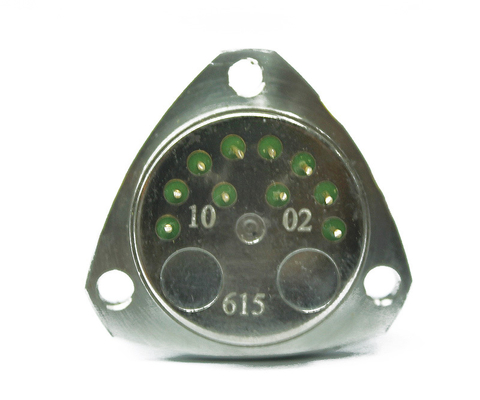

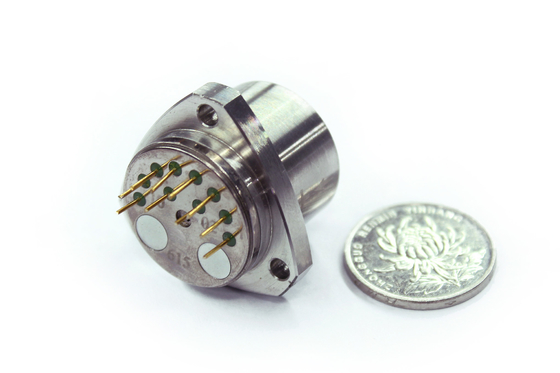

तेल और गैस उद्योग के लिए उच्च प्रदर्शन एकल अक्ष क्वार्ट्ज एक्सेलेरोमीटर कंपन सेंसर
उत्पाद का परिचय
AV1 श्रृंखला क्वार्ट्ज लचीलापन त्वरक एक उच्च सटीकता त्वरक उत्कृष्ट दीर्घकालिक स्थिरता, दोहराव, स्टार्ट-अप प्रदर्शन के साथ है,पर्यावरण अनुकूलन और विश्वसनीयता यह एक लागत प्रभावी जड़ता ग्रेड क्वार्ट्ज लचीला त्वरकमीटर बना रही है.
एक्सेलेरोमीटर आउटपुट करंट और प्राप्त बल रैखिक आउटपुट हैं, और उपयोगकर्ता उच्चतम सटीक आउटपुट प्राप्त करने के लिए उपयुक्त नमूनाकरण प्रतिरोध का चयन कर सकता है।टेम्पे सेंसर में निर्मित है, और आउटपुट करंट तापमान के साथ रैखिक रूप से बदलता है। तापमान प्रभाव को कम करने के लिए उपयोगकर्ता विचलन मूल्य और स्केल कारक की भरपाई करता है (वैकल्पिक) ।उत्पाद का उपयोग स्थिर और गतिशील दोनों परीक्षणों के लिए किया जा सकता है और यह एक मानक कंपन सेंसर है.
प्रदर्शन विशेषताएं
| नहीं. | पैरामीटर | AV1-01 |
| 1 | माप सीमा | ±50 ग्राम |
| 2 | सीमा मान | 5μg |
| 3 | विचलन मान k0/k1 | ≤ ± 3 मिलीग्राम |
| 4 | स्केल कारक k1 | 1.3±0.2 mA/g |
| 5 | दूसरे क्रम का गैर-रैखिक गुणांक K2 | ≤±20μg/g2 |
| 6 | 0g 4 h अल्पकालिक स्थिरता | ≤10 μg |
| 7 | 1g 4 h अल्पकालिक स्थिरता | ≤10 पीपीएम |
| 8 | विचलन मूल्य व्यापक दोहराव σk0 (1σ,1 माह) | ≤10 μg |
| 9 | स्केल कारक व्यापक दोहराव σk1/k1 (1σ,1 माह) | ≤15 पीपीएम |
| 10 | गैर-रैखिक गुणांक व्यापक पुनरावृत्तिσk2/k1 ((1σ,1 माह) | ≤±10 μg/g2 |
| 11 | विचलन मान तापमान गुणांक | ≤±10 μg /oC |
| 12 | स्केल कारक तापमान गुणांक | ≤±20 ppm /oC |
| 13 | शोर ((नमूना प्रतिरोध 840Ω है) | ≤5mv |
| 14 | प्राकृतिक आवृत्ति | 400 से 800 हर्ट्ज |
| 15 | बैंडविड्थ | 800 से 2500 हर्ट्ज |
| 16 | कम्पन | 5g ((20-2000Hz) |
| 17 | झटका | 100 ग्राम, 5 एमएस, 1/2सिन |
| 18 | परिचालन तापमान मापने की सीमा | -40-+85 डिग्री सेल्सियस |
| 19 | भंडारण तापमान मापने की सीमा | -60-+120°C |
| 20 | विद्युत आपूर्ति | ±12~±15V |
| 21 | चालू खपत | ≤±20mA |
| 22 | टेम्प सेंसर | हाँ और नहीं दो प्रकार |
| 23 | आकार | Ф25.4X30 मिमी |
| 24 | वजन | ≤ 80 ग्राम |
रूपरेखा
स्थापना की आवश्यकताएं
सेंसर का फ्लैंज सतह स्थापना संदर्भ सतह है।
सावधानियां
सेंसर एक पहनने वाला हिस्सा है. कृपया इसे सावधानी से संभालें और इसे गिराएं या छूएं नहीं. प्रभाव और कंपन उत्पाद की तकनीकी आवश्यकताओं से अधिक नहीं होना चाहिए.परिवहन के दौरान सेंसर को विश्वसनीय रूप से पैक किया जाना चाहिए, और इसके चारों ओर बफर फोम का कम से कम 20 मिमी होना चाहिए, और सेंसर को फोम के साथ तय किया जाना चाहिए। जब कई सेंसर पैक किए जाते हैं, तो सुनिश्चित करें कि वे एक दूसरे से टकराने नहीं।
चालू करने से पहले, प्रत्येक पिन की वायरिंग की जाँच करें, जो गलत तरीके से जुड़ा नहीं होना चाहिए।
उत्पाद को मूल पैकेजिंग बॉक्स में सूखे और वेंटिलेटेड वातावरण में संग्रहीत किया जाता है।
इलेक्ट्रोस्टैटिक सुरक्षा पर ध्यान दें।
