| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | IMU3 |
| एमओक्यू: | 1 |
| कीमत: | 2000~2500 USD |
| भुगतान की शर्तें: | टी/टी |

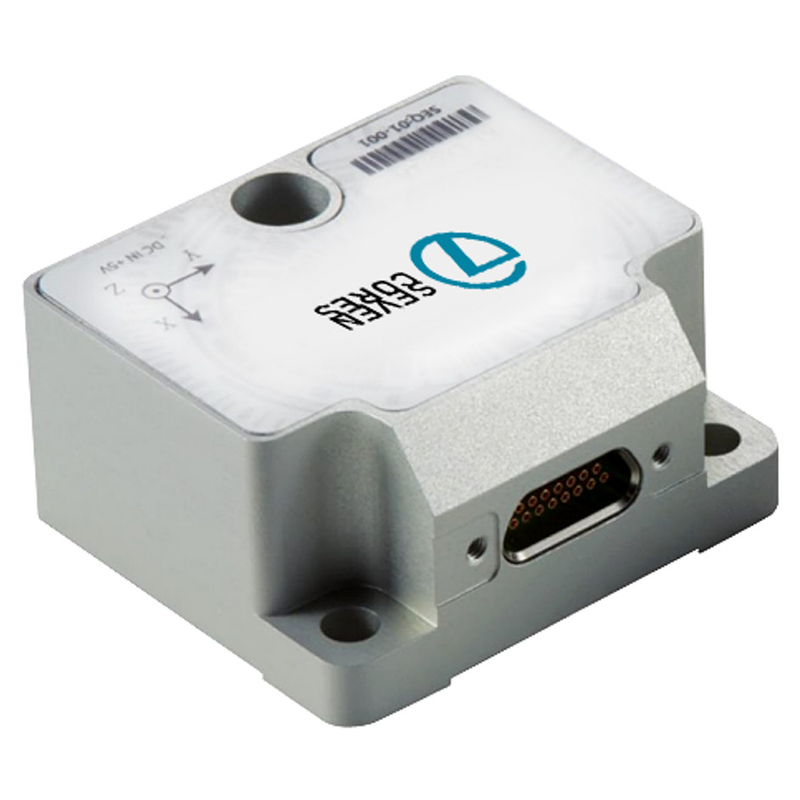

जड़ता माप इकाई सेंसर STIM210 शुद्ध IMU 3 अक्ष Gyro 3 अक्ष त्वरकमीटर की जगह
सूक्ष्म gyroscope विधानसभा एक तीन अक्ष gyroscope, एक तापमान सेंसर, एक संकेत प्रसंस्करण बोर्ड, एक संरचना और आवश्यक सॉफ्टवेयर से बना है,और एक वाहक के तीन-अक्ष/दो-अक्ष कोणीय दर को मापने के लिए प्रयोग किया जाता है, और त्रुटि प्रतिपूर्ति के अधीन तीन कोणीय दर डेटा आउटपुट (तापमान प्रतिपूर्ति, स्थापना गलत संरेखण कोण प्रतिपूर्ति सहित,गैर-रैखिक मुआवजा और इसी तरह के) एक सहमत संचार प्रोटोकॉल के अनुसार एक RS-422 सीरियल पोर्ट के माध्यम से.
माइक्रो जाइरोस्कोप का रूपरेखा चित्र
| नोड संख्या | नोड परिभाषा | प्रकार | समझाइए |
| 1 | जीएनडी | आपूर्ति | पावर ग्राउंड (4) |
| 2 | ExtTrig | इनपुट | बाह्य ट्रिगर स्रोत ((3) |
| 3 | वीएसयूपी | आपूर्ति | उत्पाद बिजली की आपूर्ति का सकारात्मक अंत, सीसी विनियमित बिजली की आपूर्ति + 5V |
| 4 | TxD+ | आउटपुट | उत्पाद RS422 आउटपुट इंटरफ़ेस सकारात्मक टर्मिनल |
| 5 | TxD- | आउटपुट | उत्पाद RS422 आउटपुट इंटरफ़ेस नकारात्मक टर्मिनल |
| 6 | चेसिस | चेसिस | पावर ग्राउंड से यांत्रिक रूप से अलग उत्पाद |
| 7 | जीएनडी | इनपुट | सिग्नल ग्राउंड ((4) |
| 8 | एनआरएसटी | इनपुट | रीसेट सिग्नल ((2) |
| 9 | RxD- | इनपुट | उत्पाद RS422 प्राप्त करने वाले इंटरफ़ेस नकारात्मक टर्मिनल |
| 10 | RxD+ | इनपुट | उत्पाद RS422 प्राप्त करने वाले इंटरफ़ेस सकारात्मक टर्मिनल |
आयाम
