| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | जेबी3-02 |
| एमओक्यू: | 1 |
| कीमत: | 600~1300 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 500/माह |

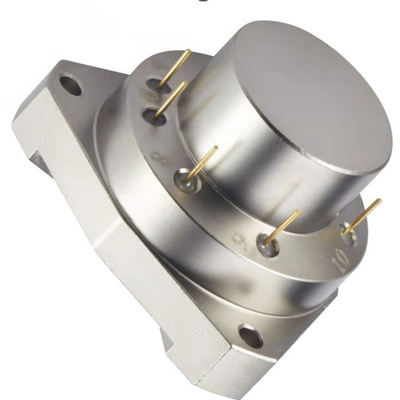

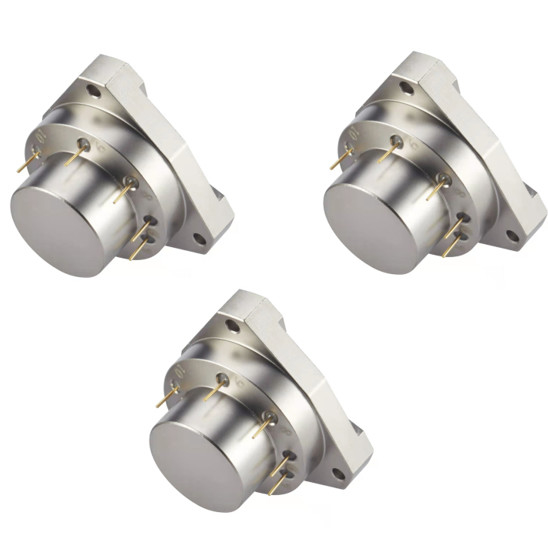

क्वार्ट्ज-फ्लेक्सर भूकंपीय एक्सेलेरोमीटर अनाकार क्वार्ट्ज कंपन मीटर जड़त्वीय नेविगेशन के लिए गतिशील एक्सेलेरोमीटर
विवरण
JB3 में एक पेटेंट Q-flex और etched-quartz-flexure भूकंपीय प्रणाली है।एक अनाकार क्वार्ट्ज प्रूफ-मास संरचना उत्कृष्ट पूर्वाग्रह, स्केल फैक्टर और अक्ष संरेखण दोहराव प्रदान करती है।
इंटीग्रल इलेक्ट्रॉनिक्स एक त्वरण-आनुपातिक आउटपुट करंट विकसित करता है जो स्थिर और गतिशील त्वरण माप दोनों प्रदान करता है।ग्राहक द्वारा आपूर्ति किए गए आउटपुट लोड रेसिस्टर के उपयोग से, एप्लिकेशन के त्वरण रेंज के लिए उचित रूप से स्केल किया गया, आउटपुट करंट को वोल्टेज में बदला जा सकता है।
विशेषताएँ
1. उत्कृष्ट टर्न-ऑन रिपीटेबिलिटी प्रदर्शन
2. पर्यावरण की दृष्टि से बीहड़
3. एनालॉग आउटपुट
4. फील्ड एडजस्टेबल रेंज
5. छोटी रूपरेखा का आकार (￡30 ग्राम)
सूचकांक तालिका
|
|
पैरामीटर |
जेबी3-01 |
जेबी3-02 |
जेबी3-03 |
|
1 |
माप सीमा |
±60g |
±60g |
±60g |
|
2 |
दहलीज मूल्य |
10μg |
10μg |
10μg |
|
3 |
विचलन मान k0/k1 |
(± 10 मिलीग्राम) |
(± 10 मिलीग्राम) |
(± 10 मिलीग्राम) |
|
4 |
स्केल फैक्टर k1 |
1.2 ± 0.2 एमए / जी |
1.2 ± 0.2 एमए / जी |
0.5 ~ 0.7 एमए / जी |
|
5 |
द्वितीय-क्रम अरैखिक गुणांकK2 |
±20μg /g2 |
±30μg /g2 |
±20μg /g2 |
|
6 |
0 जी 4 एच अल्पकालिक स्थिरता |
≤20 माइक्रोग्राम |
≤30 माइक्रोग्राम |
≤20 माइक्रोग्राम |
|
7 |
1 जी 4 एच अल्पकालिक स्थिरता |
20 पीपीएम |
30 पीपीएम |
20 पीपीएम |
|
8 |
विचलन मूल्यव्यापक दोहराव |
≤40 माइक्रोग्राम |
80 माइक्रोग्राम |
≤40 माइक्रोग्राम |
|
9 |
स्केल फैक्टरव्यापक दोहराव |
50पीपीएम |
100 पीपीएम |
50पीपीएम |
|
10 |
नॉनलाइनियर गुणांकव्यापक दोहराव k2/k1(1σ,1 महीना) |
±20 माइक्रोग्राम /जी2 |
±30 माइक्रोग्राम /g2 |
±20 माइक्रोग्राम /जी2 |
|
1 1 |
विचलन मूल्यतापमान गुणांक |
± 30 माइक्रोग्राम / ℃ |
±50 माइक्रोग्राम /℃ |
± 30 माइक्रोग्राम / ℃ |
|
12 |
स्केल फैक्टरतापमान गुणांक |
±50 पीपीएम / ℃ |
± 100 पीपीएम / ℃ |
±50 पीपीएम / ℃ |
|
13 |
शोर (नमूना प्रतिरोध 840Ω है) |
≤4mv |
≤8.4mv |
≤4mv |
|
14 |
प्राकृतिक आवृत्ति |
350 ~ 800 हर्ट्ज |
350 ~ 800 हर्ट्ज |
350 ~ 800 हर्ट्ज |
|
15 |
बैंडविड्थ |
800~2500 हर्ट्ज |
800~2500 हर्ट्ज |
800~2500 हर्ट्ज |
|
16 |
कंपन |
5 जी (20-2000 हर्ट्ज) |
5 जी (20-2000 हर्ट्ज) |
5 जी (20-2000 हर्ट्ज) |
|
17 |
शॉक (0.5ms,1/2sin) |
150 ग्राम |
150 ग्राम |
150 ग्राम |
|
18 |
ऑपरेटिंग तापमान मापने की सीमा |
-40-+85℃ |
-40-+85℃ |
-40-+85℃ |
|
19 |
भंडारण तापमान मापने की सीमा |
-60-+120℃ |
-60-+120℃ |
-60-+120℃ |
|
20 |
संचालित |
±12~±15वी |
±12~±15वी |
±12~±15वी |
|
21 |
वर्तमान खपत |
£±20mA |
£±20mA |
£±20mA |
|
22 |
आकार |
Ф18.2X23mm |
Ф18.2X23mm |
Ф18.2X23mm |
|
23 |
वजन |
£30ग्राम |
£30ग्राम |
£30ग्राम |
आयाम
परिचय
JB3 एक्सेलेरोमीटर परिवार अद्वितीय क्वार्ट्ज लचीले सेंसर का उपयोग करता है।छोटे एक्सेलेरोमीटर को एयरोस्पेस वातावरण में जड़त्वीय त्वरण के मापन के लिए डिज़ाइन किया गया है, यह चीन के वाणिज्यिक और सैन्य विमान स्ट्रैप-डाउन जड़त्वीय नेविगेशन सिस्टम में उपयोग किया जाने वाला प्रमुख सेंसर है। JB3 की दीर्घकालिक पुनरावृत्ति और बेहतर विश्वसनीयता विशेषताएँ इसे सर्वोत्तम मूल्य बनाती हैं। जड़त्वीय ग्रेड एक्सेलेरोमीटर आज बाजार में उपलब्ध है।
JB3 क्वार्ट्ज फ्लेक्सिबल एक्सेलेरोमीटर सिंगल एक्सिस एनल...
