| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | जेबी2-02 |
| एमओक्यू: | 1 |
| कीमत: | 600~1190 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 500/माह |

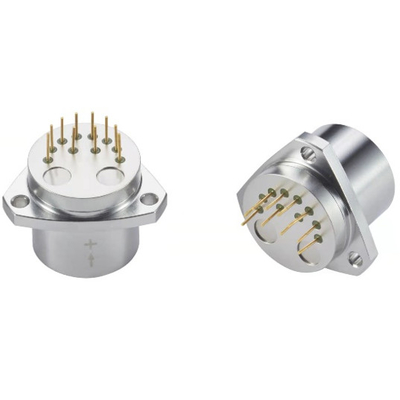

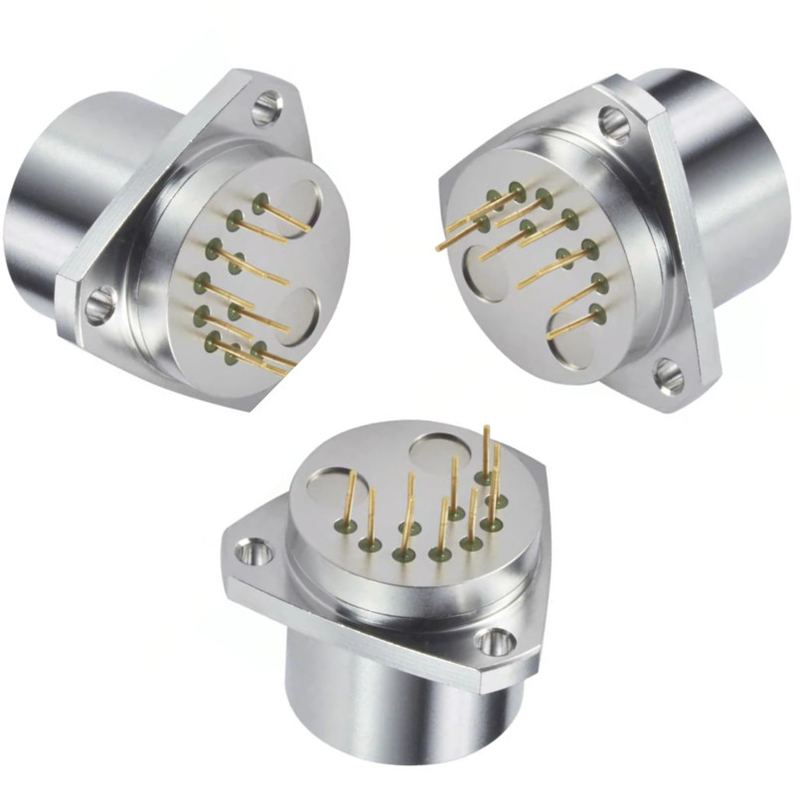

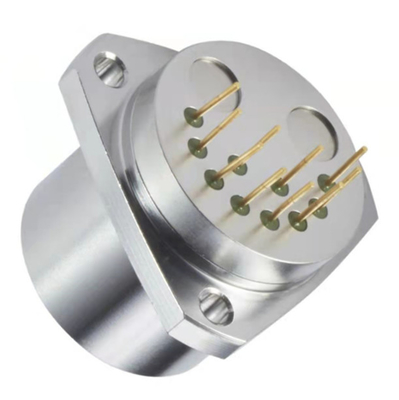

तापमान सेंसर के साथ अद्वितीय क्वार्ट्ज फ्लेक्सिबल सेंसर हाई-रेंज (70 जी) एक्सेलेरोमीटर
JB2 एक्सेलेरोमीटर परिवार अद्वितीय क्वार्ट्ज लचीले सेंसर का उपयोग करता है।हाई-रेंज (70g) एक्सेलेरोमीटर को एयरोस्पेस वातावरण में जड़त्वीय त्वरण के मापन के लिए डिज़ाइन किया गया है, यह चीन के वाणिज्यिक और सैन्य विमान स्ट्रैप-डाउन इनर्टियल नेविगेशन सिस्टम में उपयोग किया जाने वाला प्रमुख सेंसर है। JB2 की दीर्घकालिक पुनरावृत्ति और बेहतर विश्वसनीयता विशेषताएँ इसे आज बाजार में उपलब्ध सर्वोत्तम मूल्य जड़त्वीय-ग्रेड एक्सेलेरोमीटर बनाएं।
JB2 में एक पेटेंट Q-flex और etched-quartz-flexure भूकंपीय प्रणाली है।एक अनाकार क्वार्ट्ज प्रूफ-मास संरचना उत्कृष्ट पूर्वाग्रह, स्केल फैक्टर और अक्ष संरेखण दोहराव प्रदान करती है।
इंटीग्रल इलेक्ट्रॉनिक्स एक त्वरण-आनुपातिक आउटपुट करंट विकसित करता है जो स्थिर और गतिशील त्वरण माप दोनों प्रदान करता है।ग्राहक द्वारा आपूर्ति किए गए आउटपुट लोड रेसिस्टर के उपयोग से, एप्लिकेशन के त्वरण रेंज के लिए उचित रूप से स्केल किया गया, आउटपुट करंट को वोल्टेज में बदला जा सकता है।
JB2 में एक करंट-आउटपुट, आंतरिक तापमान सेंसर भी शामिल है।तापमान-क्षतिपूर्ति एल्गोरिदम को लागू करने से, पूर्वाग्रह, स्केल फैक्टर और अक्ष मिसलिग्न्मेंट प्रदर्शन में नाटकीय रूप से सुधार होता है।
विशेषताएँ
1. उत्कृष्ट टर्न-ऑन रिपीटेबिलिटी प्रदर्शन
2. पर्यावरण की दृष्टि से बीहड़
3. एनालॉग आउटपुट
4. फील्ड एडजस्टेबल रेंज
5. थर्मल मुआवजे के लिए आंतरिक तापमान सेंसर (विकल्प)
6. उच्च श्रेणी (70 ग्राम)
प्रदर्शन गुण
| नहीं। | पैरामीटर | जेबी2-01 | जेबी2-02 |
| 1 | माप सीमा | ± 70g | ± 70g |
| 2 | दहलीज मूल्य | 5μg | 5μg |
| 3 | विचलन मान k0/k1 | (± 3 मिलीग्राम) | ≤ (± 5 मिलीग्राम) |
| 4 | स्केल फैक्टर k1 | 1.3 ± 0.2 एमए / जी | 1.3 ± 0.2 एमए / जी |
| 5 | द्वितीय-क्रम अरैखिक गुणांकK2 | ±20μg /g2 | ±30μg /g2 |
| 6 | 0 जी 4 एच अल्पकालिक स्थिरता | ≤10 माइक्रोग्राम | ≤20 माइक्रोग्राम |
| 7 | 1 जी 4 एच अल्पकालिक स्थिरता | ≤10 पीपीएम | 20 पीपीएम |
| 8 | विचलन मूल्य व्यापक दोहराव k0 (1σ,1 माह) | ≤10 माइक्रोग्राम | ≤30 माइक्रोग्राम |
| 9 | स्केल फैक्टर व्यापक दोहराव σk1/k1 (1σ,1 माह) | ≤15पीपीएम | 30 पीपीएम |
| 10 | नॉनलाइनियर गुणांक व्यापक दोहराव σk2/k1(1σ,1 महीना) | ±10 माइक्रोग्राम /g2 | ±20 माइक्रोग्राम /जी2 |
| 1 1 | विचलन मूल्यतापमान गुणांक | ± 20 माइक्रोग्राम / ℃ | ± 30 माइक्रोग्राम / ℃ |
| 12 | स्केल फैक्टरतापमान गुणांक | ±20 पीपीएम/℃ | ±30ppm/℃ |
| 13 | शोर (नमूना प्रतिरोध 840Ω है) | 5एमवी | ≤8.4mv |
| 14 | प्राकृतिक आवृत्ति | 400 ~ 800 हर्ट्ज | 400 ~ 800 हर्ट्ज |
| 15 | बैंडविड्थ | 800~2500 हर्ट्ज | 800~2500 हर्ट्ज |
| 16 | कंपन | 5 जी (20-2000 हर्ट्ज) | 5 जी (20-2000 हर्ट्ज) |
| 17 | झटका | 100 ग्राम, 5ms, 1/2 पाप | 100 ग्राम, 5ms, 1/2 पाप |
| 18 | ऑपरेटिंग तापमान मापने की सीमा | -40-+85℃ | -40-+85℃ |
| 19 | भंडारण तापमान मापने सीमा | -60-+120℃ | -60-+120℃ |
| 20 | संचालित | ±12~±15वी | ±12~±15वी |
| 21 | वर्तमान खपत | ±20mA | ±20mA |
| 22 | टेम्पे सेंसर | हाँ और नहीं दो प्रकार | हाँ और नहीं दो प्रकार |
| 23 | आकार | Ф25.4X30mm | Ф25.4X30mm |
| 24 | वजन | 80g | 80g |
अनुप्रयोग
मैंड्रिलिंग और झुकाव मापन
मैंवैमानिकी और अंतरिक्षयानिकी
मैंउपकरण और उपकरण
कॉन्फ़िगरेशन आरेखण और इंटरफ़ेस
मार्क: तापमान सेंसर AD590 है, प्वाइंट 10 उच्च शक्ति है।बिंदु 9 कम शक्ति है।बिंदु 9 और पावर ग्राउंड एक प्लैटिनम प्रतिरोध का उपयोग करते हैं;मान 1K है, थर्मल गुणांक 5ppm से कम है।
