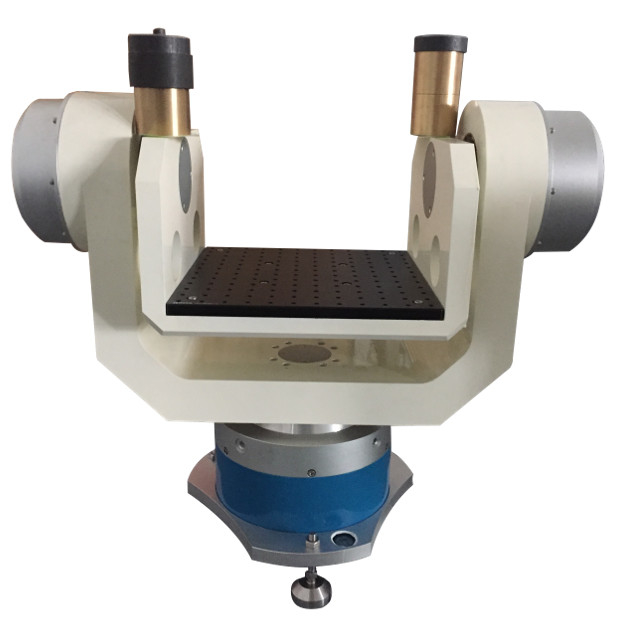

नेविगेशन सेंसर टर्नटेबल डुअल एक्सिस 2″ रोटेशन एक्यूरेसी

दो-अक्ष दर स्थिति टर्नटेबल गति सिम्युलेटर नेविगेशन सेंसर परीक्षण बेंच

I. मुख्य उपयोग और कार्य

टर्नटेबल मुख्य रूप से एक टर्नटेबल शरीर और एक टर्नटेबल नियंत्रण प्रणाली से बना है, एक टी के आकार की टेबल संरचना को अपनाता है,और गति की स्थितियों में जड़ता नेविगेशन उपकरणों और जड़ता नेविगेशन प्रणालियों के प्रदर्शन का परीक्षण करने के लिए प्रयोग किया जाता है, पद आदि।

मुख्य कार्य:

• स्थिति नियंत्रण, गति नियंत्रण और स्विंग नियंत्रण कार्य;
• इसमें कंप्यूटर स्वचालित राज्य नियंत्रण, डेटा अधिग्रहण, प्रसंस्करण और प्रदर्शन के कार्य हैं।
• इसका उपयोग ऊपरी कंप्यूटर के स्थानीय संचालन और रिमोट कंट्रोल के लिए किया जा सकता है। रिमोट कंट्रोल के लिए सीरियल कम्युनिकेशन (RS232 या RS422) और समानांतर कम्युनिकेशन इंटरफेस का उपयोग किया जाता है,जो टर्नटेबल की कार्यरत स्थिति को ऊपरी कंप्यूटर पर प्रेषित कर सकता है, जिसमें टर्नटेबल की स्थिति और दर की जानकारी शामिल है। सीरियल संचार डेटा की संचार आवृत्ति 50 हर्ट्ज से कम नहीं है,और समानांतर संचार डेटा की 1KHZ से कम नहीं है.

(5) ऊपरी कंप्यूटर नियंत्रण सॉफ्टवेयर WIN98, WINXP या WIN2000 प्लेटफॉर्म पर सामान्य रूप से चलाया जा सकता है।

II. मुख्य तकनीकी संकेतक

1मैकेनिकल टेबल बॉडी का टेबल टॉप

1 टेबल टॉप सामग्रीः स्टेनलेस स्टील

2 टेबल का आकार और अधिकतम भार भारः φ450mm/40kg; φ320mm/20kg

3 मेज की समतलताः 0.02 मिमी

4 टेबल के अंत के चेहरे का प्रवाहः 0.02 मिमी

5 टेबल पर घुड़सवार पेंच छेदः 25 मिमी (रेडियल, 5 छेद × 8 समान रूप से वितरित लाइनें)

2स्पिंडल

(1) स्थिति की स्थिति

कोण सीमाः निरंतर और अनंत;

रोटेशन सटीकताः ± 2 ′′;

कोणीय स्थिति माप संकल्पः 0.36 ′′;

कोणीय स्थिति की स्थिति की सटीकताः ± 3 ′′;

कोणीय स्थिति दोहरावः ± 2 ′′

(2) दर की स्थिति

गति सीमाः ± 0.001 °/s ~ ± 1000 °/s;

रेट रिज़ॉल्यूशनः 0.001 °/s

दर सटीकता और स्थिरताः ω < 1 °/s, 3 × 10^-3(1% औसत);

1 °/s ≤ ω < 10 °/s, 3 × 10^-4(10 ° औसत);

10 °/s ≤ ω, 3 × 10^-5(360 डिग्री औसत);

(3) झूलती अवस्था

स्विंग रेंजः 0 ° ~ ± 45 °,

स्विंग आवृत्तिः 0.02Hz ~ 10Hz

अधिकतम कोणीय त्वरणः 300 °/सेकंड²

3पिच अक्ष

(1) स्थिति की स्थिति

रोटेशन रेंजः निरंतर और अनंत;

रोटेशन सटीकताः ± 2 ′′;

स्थिति संकल्पः 0.36 ′′;

कोणीय स्थिति की स्थिति की सटीकताः ± 3 ′′;

कोणीय स्थिति दोहरावः ± 2 ′′

(2) दर की स्थिति

गति सीमाः ± 0.001 °/s ~ ± 1000 °/s;

रेट रिज़ॉल्यूशनः 0.001 °/s

दर सटीकता और स्थिरताः ω < 1 °/s, 3 × 10^-3(1% औसत);

1 °/s ≤ ω < 10 °/s, 3 × 10^-4(10 ° औसत);

10 °/s ≤ ω, 3 × 10^-5(360 डिग्री औसत);

(3) झूलती अवस्था

स्विंग रेंजः 0 ° ~ ± 30 °, स्विंग आवृत्तिः 0.02Hz ~ 5Hz

अधिकतम कोणीय त्वरणः 300 °/सेकंड²

4. मुख्य शाफ्ट-पीच शाफ्ट अक्ष की ऊर्ध्वाधरताः ± 3 ′′;

5. मुख्य शाफ्ट और पिच शाफ्ट का अक्ष प्रतिच्छेदनः φ 0.5 मिमी छोटी गेंद के भीतर

6. दोहरे शाफ्ट कनेक्शन की अधिकतम गतिः 60 °/सेकंड;

7. सही कोण प्रिज्म की परावर्तक सतह और पिचिंग अक्ष के बीच लंबवत ± 3 ′′

8. स्लिप रिंग 40 लूप (उपयोगकर्ता रिंग) को अपनाता है; : 2A/20 रिंग (ट्वॉइस्ड जोड़ी शील्ड वायर); 3A/20 रिंग (अनशील्ड वायर) ।

9स्लिप रिंग का स्थिर संपर्क प्रतिरोध परिवर्तन मूल्य ≤ 0.005Ω

गतिशील ≤ 0.01Ω

10विश्वसनीयता

1 निरंतर कार्य समय 24 घंटे का होता है।

2 विफलताओं के बीच का औसत समय 2000 h

3 टर्नटेबल में अच्छी विद्युत चुम्बकीय संगतता है और यह जीजेबी 151 और 152 की प्रासंगिक आवश्यकताओं को पूरा करता है।

4 टर्नटेबल में अति गति सुरक्षा, अति भार, अति धारा सुरक्षा, गलत संचालन सुरक्षा और आपातकालीन बिजली बंद सुरक्षा कार्य हैं।टर्नटेबल नियंत्रण कैबिनेट या नियंत्रण कंप्यूटर की असामान्य बिजली की विफलता के मामले में, टर्नटेबल का शरीर बिना किसी भारी झटके के वर्तमान स्थिति में रुक सकता है।

5 प्रमुख घटक औद्योगिक या सैन्य श्रेणी के होंगे, सामान्य घटक वाणिज्यिक श्रेणी के होंगे,और महत्वपूर्ण घटकों को उच्च और निम्न तापमान पर उम्र बढ़ने की जांच से गुजरना होगा.

उपयोग पर्यावरण के लिए आवश्यकताएं

1बिजली की आपूर्तिः 220V ± 10% 50Hz 20 A

2परिवेश का तापमान 20 °C ± 5 °C

3परिवेश आर्द्रता ≤ 80% आरएच

4. फाउंडेशन वातावरण में सामान्य कंपन अलगाव नींव
