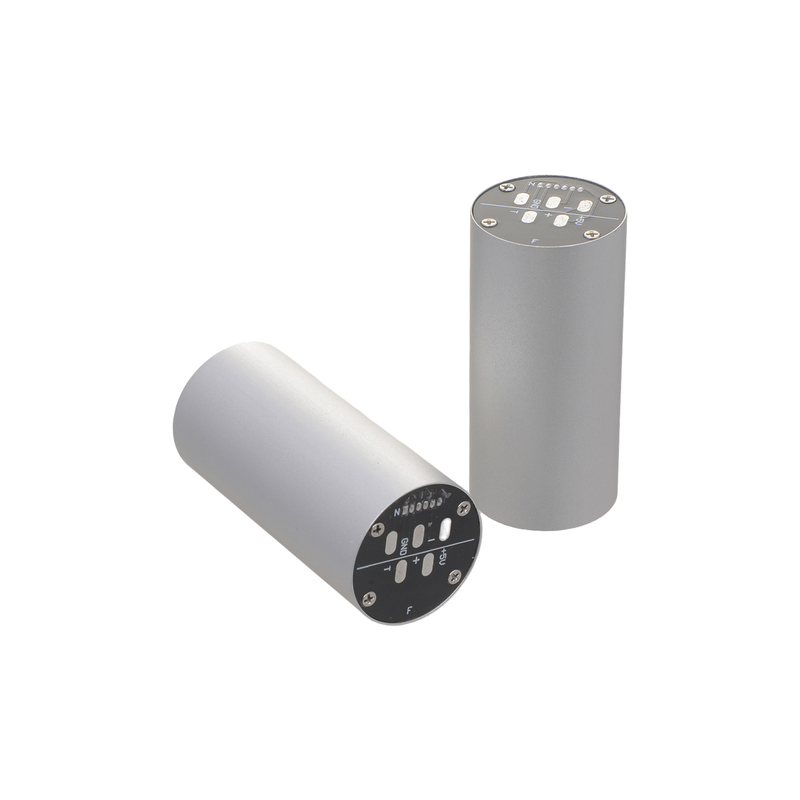

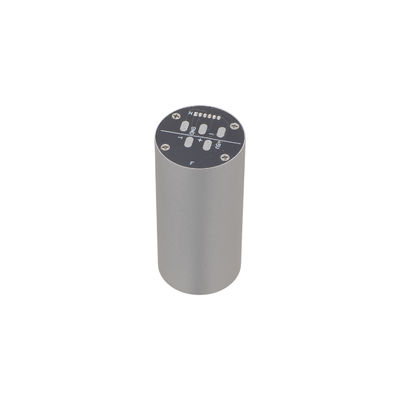

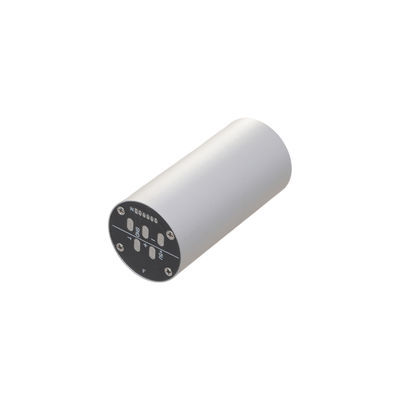

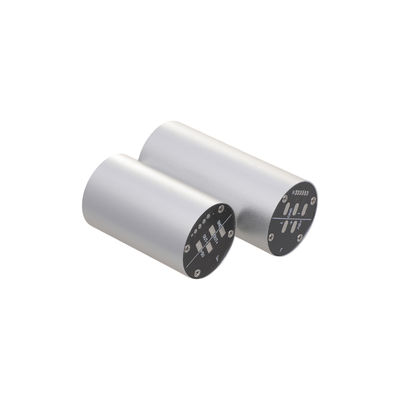

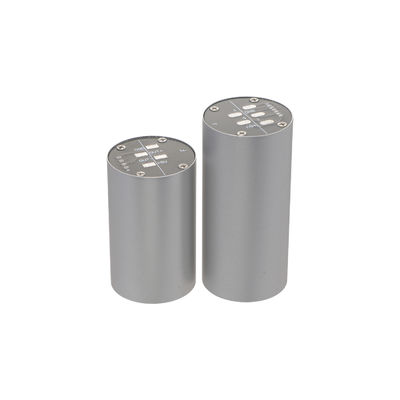

भूमिगत पाइपलाइन सर्वेक्षण के लिए उच्च परिशुद्धता फाइबर ऑप्टिक जिरोस्कोप

भूमिगत पाइपलाइन सर्वेक्षण के लिए उच्च परिशुद्धता फाइबर ऑप्टिक जिरोस्कोप

ब्रांड नाम: Firepower
मॉडल संख्या: MFOG-091A
एमओक्यू: 1
भुगतान की शर्तें: टी/टी, एल/सी
आपूर्ति करने की क्षमता: 1000/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
शून्य पूर्वाग्रह पुनरावर्तनीयता:
≤2 °/h
शून्य-पूर्वाग्रह स्थिरता:
≤2 °/h
यादृच्छिक चाल:
0.04°/√घंटा
श्रेणी:
300 डिग्री / एस
स्केल फैक्टर अस्वस्थता:
≤ 1000 पीपीएम
माप -सीमा:
±300º/सेकंड
भंडारण तापमान:
-55~+85°C
कंपन प्रतिरोध:
20 ग्राम
तापमान रेंज आपरेट करना:
-40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस
योजक:
सोल्डरिंग पिन/पैड
पैकेजिंग विवरण:
स्पंज के साथ गत्ते का डिब्बा
आपूर्ति की क्षमता:
1000/माह
प्रमुखता देना:

नेविगेशन सेंसर टर्नटेबल डुअल एक्सिस

,

टर्नटेबल डुअल एक्सिस 2″

उत्पाद वर्णन
भूमिगत पाइपलाइन सर्वेक्षण के लिए उच्च परिशुद्धता फाइबर ऑप्टिक जिरोस्कोप
FizoptikaVG091A एक उच्च-एकीकरण कोण दर सेंसर है जो सग्नाक प्रभाव के आधार पर प्रकाशिकी, यांत्रिकी और इलेक्ट्रॉनिक्स को जोड़ती है।यह प्रति-प्रसारित प्रकाश किरणों के चरण अंतर विश्लेषण के माध्यम से कोणीय दर का पता लगाने के लिए माइक्रो-नैनो फाइबर उपकरणों का उपयोग करता है.
प्रमुख विशेषताएं
  • कोई चलती या पहनने वाले भागों के बिना सरल संरचना
  • तेज़ प्रारंभ करने की क्षमता
  • कॉम्पैक्ट आयामः φ24mm × 51.6mm (सिलेंडरिक)
  • हल्के डिजाइनः ≤30g
  • व्यापक तापमान रेंजः -40°C से +70°C ऑपरेटिंग, -55°C से +85°C भंडारण
  • मजबूत निर्माण 20g यादृच्छिक कंपन (20Hz~2000Hz) का सामना करता है
  • वाहक की स्थिति नियंत्रण और माप अनुप्रयोगों के लिए आदर्श
प्रदर्शन विनिर्देश
सीरियल नंबर परियोजना प्रदर्शन संकेतक
1 रेंज (°/s) ±300
2 स्केल फैक्टर 7±0.7mv/°/s
3 स्केल फैक्टर गैर-रैखिकता (पीपीएम) ≤ 1000
4 शून्य पूर्वाग्रह स्थिरता (10s, 1σ, °/H) ≤2
5 शून्य पूर्वाग्रह दोहराव (1σ, °/H) ≤2
6 कोणीय यादृच्छिक चलना (°/H 1/2) ≤0.04
7 शून्य पूर्वाग्रह (°/s) ≤0.05
8 बैंडविड्थ 3dB बैंडविड्थ (Hz) ≥ 450
9 विद्युत आपूर्ति (V) 5 _+_ 015
10 बिजली की खपत (डब्ल्यू) ≤0.7
11 आयाम (मिमी) φ24X51.6
बाहरी बिजली आपूर्ति की आवश्यकताएं
+5V विनिर्देश
वोल्टेज 4.85V~5.15V
रिपल 20mV
विद्युत धारा 0.2A
एमएफओजी-091ए नोड परिभाषा
संख्या परिभाषा टिप्पणी
1 5V
2 बाहर- अंतर आउटपुट
3 बाहर+
4 जीएनडी पावर ग्राउंड
