पोजिशनिंग और ओरिएंटेशन सिस्टम के लिए इनेर्शियल ऑप्टिक जायरोस्कोप

पोजिशनिंग और ओरिएंटेशन सिस्टम के लिए इनेर्शियल ऑप्टिक जायरोस्कोप

ब्रांड नाम: Firepower
मॉडल संख्या: MFOG-091A
एमओक्यू: 1
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 50/माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
शून्य पूर्वाग्रह पुनरावर्तनीयता:
≤2 °/h
पूर्वाग्रह पुनरावृत्ति:
2°/घंटा
अधिकतम कोणीय दर:
± 300 डिग्री / एस
बिजली की आपूर्ति:
5±0.25V
समग्र आयाम:
24x51.6 मिमी
स्केल फैक्टर अस्वस्थता:
<1000पीपीएम
पैकेजिंग विवरण:
स्पंज + बॉक्स
आपूर्ति की क्षमता:
50/माह
प्रमुखता देना:

जड़त्वीय ऑप्टिक Gyroscope

,

ओरिएंटेशन सिस्टम ऑप्टिक Gyroscope

,

पोजिशनिंग ऑप्टिक Gyroscope

उत्पाद वर्णन

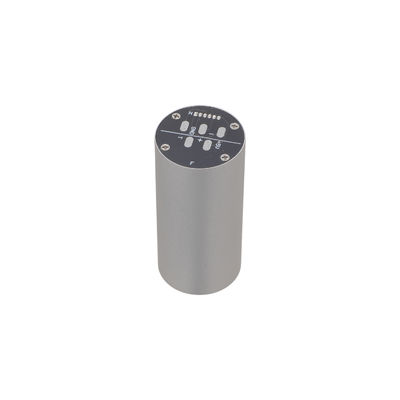

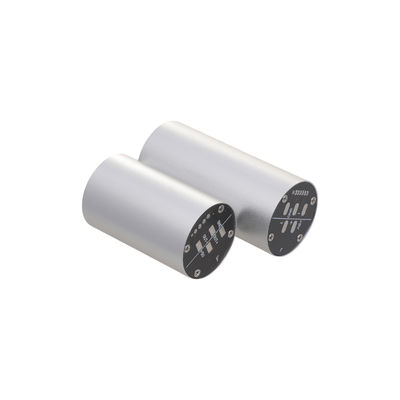

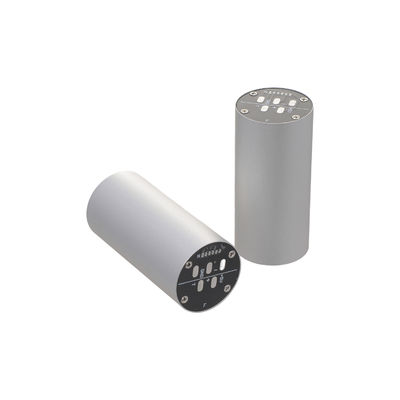

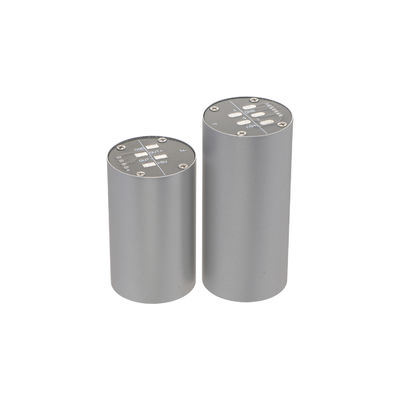

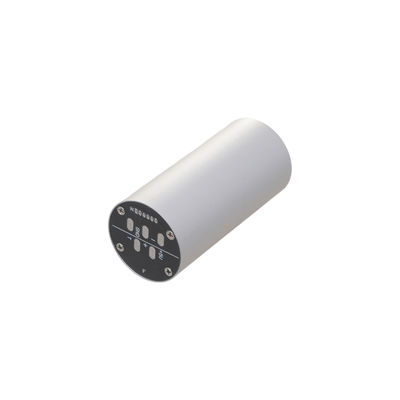

MFOG-091A इनर्शियल ऑप्टिक गायरोस्कोप
मानव रहित हवाई और जमीनी प्लेटफार्मों के लिए इंजीनियर, MFOG-091A कम बहाव और विस्तृत बैंडविड्थ (≥450Hz) के साथ उच्च-सटीक कोणीय दर का पता लगाने की पेशकश करता है। इसका कॉम्पैक्ट डिज़ाइन और कम बिजली की खपत (≤0.7W) इसे यूएवी नेविगेशन, उड़ान स्थिरीकरण और स्वायत्त नियंत्रण के लिए आदर्श बनाते हैं। यह इकाई यांत्रिक और विद्युत रूप से Fizoptika VG091 के साथ संगत है, जो मौजूदा प्रणालियों में निर्बाध एकीकरण सुनिश्चित करती है।
उत्पाद संरचना
  • ऑप्टिकल पथ असेंबली
  • डिटेक्शन और कंट्रोल सिग्नल सर्किट बोर्ड
  • ऑप्टिकल फाइबर रिंग कंकाल, शेल और अन्य संरचनात्मक भाग
भौतिक विनिर्देश
आयाम: φ24mm × 51.6mm (बेलनाकार)
वज़न: ≤30g
पर्यावरण विनिर्देश
ऑपरेटिंग तापमान: -40℃ से +70℃
भंडारण तापमान: -55℃ से +85℃
रैंडम कंपन: 20g, 20Hz-2000Hz
प्रदर्शन पैरामीटर
पैरामीटर विनिर्देश
रेंज (°/s) ±300
स्केल फैक्टर 7±0.7mv/o/s
स्केल फैक्टर नॉनलाइनियरिटी (ppm) ≤1000
शून्य-पूर्वाग्रह स्थिरता (10s, 1σ, °/H) ≤2
शून्य-पूर्वाग्रह पुनरावृत्ति (1σ, °/H) ≤2
कोणीय यादृच्छिक वॉक (°/H 1/2) ≤0.04
शून्य पूर्वाग्रह (°/s) ≤0.05
बैंडविड्थ 3dB बैंड चौड़ाई (Hz) ≥450
बिजली की आपूर्ति (V) 5±0.15
बिजली की खपत (W) ≤0.7
यांत्रिक और विद्युत इंटरफेस
स्थापना: बेलनाकार सतह क्लैंप माउंटिंग
पावर आवश्यकताएँ
पैरामीटर विनिर्देश
वोल्टेज 4.85V-5.15V
रिपल 20mV
वर्तमान 0.2A

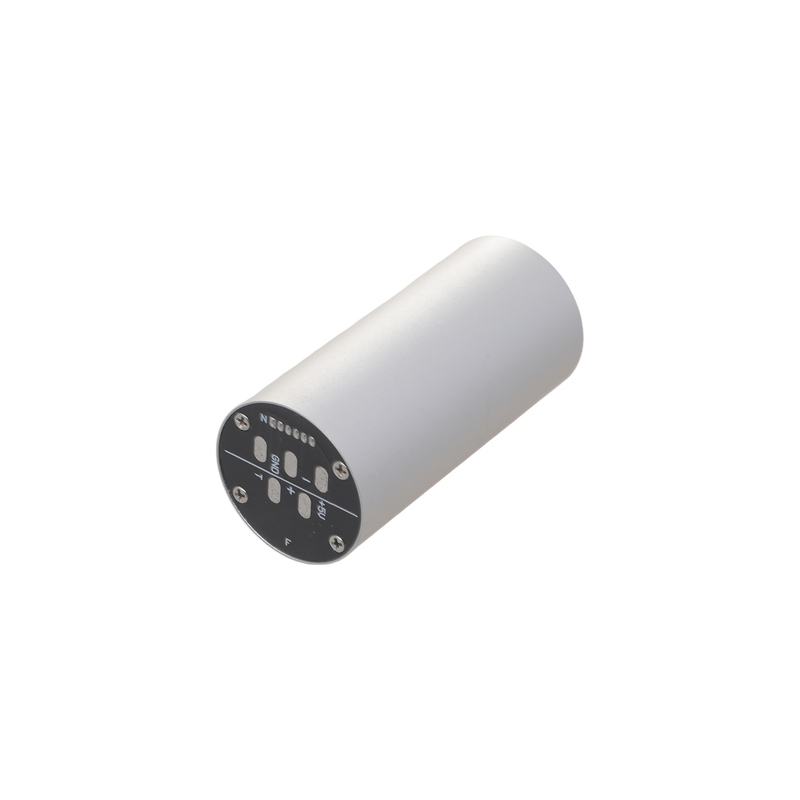

विद्युत इंटरफ़ेस परिभाषा
पिन परिभाषा टिप्पणियाँ
1 5V
2 आउट- विभेदक आउटपुट
3 आउट+
4 GND पावर ग्राउंड
आउटपुट प्रतिबाधा: 1 kΩ, विभेदक एनालॉग वोल्टेज आउटपुट
