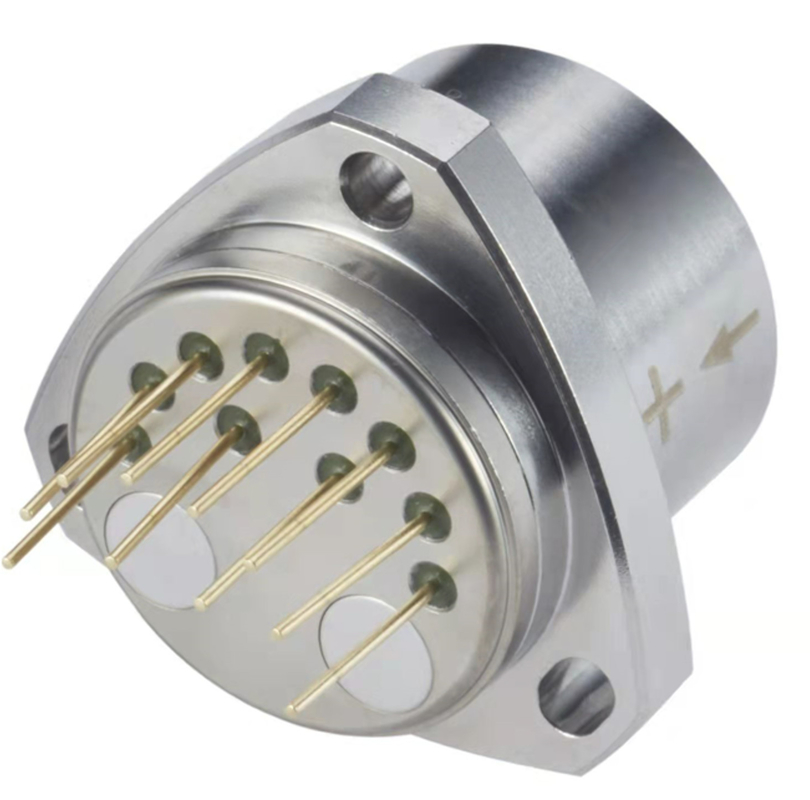

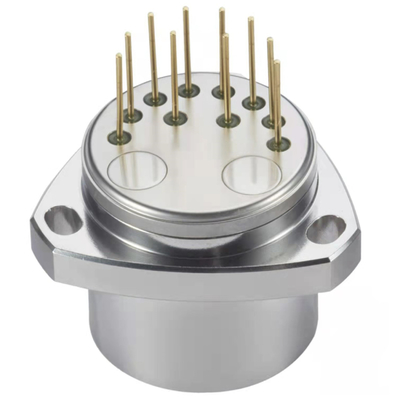

JB1 नेविगेशन एक्सेलेरोमीटर फ्लेक्सिबल एक्सेलेरोमीटर...
एयरोस्पेस एक्सेलेरोमीटर लो बायस एविएशन एक्सेलेरोमीटर कम लागत वाला सिंगल एक्सिस शिप एक्सेलेरोमीटर
विशेषताएँ
एक क्वार्ट्ज एक्सेलेरोमीटर एक बल संतुलन सेंसर है, जो एक सटीक उपकरण है जिसे इनरिया के सिद्धांत के अनुसार डिज़ाइन किया गया है। त्वरण इनपुट को इसके फ्रैक्चर के सूक्ष्म विस्थापन में परिवर्तित किया जाता है, और फिर एक प्रतिक्रिया बल द्वारा संतुलित किया जाता है। जैसा कि एक बल प्रतिक्रिया पाश का उपयोग किया जाता है, एक्सेलेरोमीटर है उच्च परिशुद्धता, उच्च सदमे प्रतिरोध, व्यापक माप सीमा और उत्कृष्ट अधिभार क्षमता की विशेषताएं। यह जड़त्वीय नेविगेशन और मार्गदर्शन प्रणाली में सबसे आवश्यक उपकरणों में से एक है। क्वार्ट्ज एक्सेलेरोमीटर में गेज हेड होता है। एक उत्तेजना सर्किट और आवृत्ति माप सर्किट। गेज हेड में एक डंपलिंग प्लेट, एक धातु पेंडुलम और एक बल संवेदनशील क्वार्ट्ज स्टिक होता है।
अनुप्रयोग
अभिलक्षण तालिका
| नहीं। | मापदंडों | जेबी11 | जेबी12 | जेबी13 |
| 1 | सीमा | ± 70g | ± 70g | ± 70g |
| 2 | सीमा | 5μg | 5μg | 5μg |
| 3 | पूर्वाग्रह को0/क1 | ±3 मिलीग्राम1 | ±3 मिलीग्राम | ±5 मिलीग्राम |
| 4 | स्केल फैक्टर K1 | 0.8 ~ 1.5 एमए / जी | 0.8 ~ 1.5 एमए / जी | 0.8 ~ 1.5 एमए / जी |
| 5 | दूसरा क्रम अरैखिकता गुणांक K2 | ±10μg /g2 | ±15μg /g2 | ±20μg /g2 |
| 6 | 0 जी 4 घंटे अल्पकालिक स्थिरता | ≤10 माइक्रोग्राम | ≤15 माइक्रोग्राम | ≤20 माइक्रोग्राम |
| 7 | 1g 4 घंटे अल्पकालिक स्थिरता | ≤10 पीपीएम | ≤15 पीपीएम | 20 पीपीएम |
| 8 | पूर्वाग्रह व्यापक दोहराव K0(1σ,1 महीना) | ≤10 माइक्रोग्राम | ≤20 माइक्रोग्राम | ≤30 माइक्रोग्राम |
| 9 | स्केल फैक्टर व्यापक दोहराव K1/क1(1σ,1 महीना) | ≤15पीपीएम | 30 पीपीएम | ≤50 पीपीएम |
| 10 | गैर-रैखिकता गुणांक व्यापक दोहराव K2/क1(1σ, 1 महीना) | ±10 माइक्रोग्राम /g2 | ±20 माइक्रोग्राम /जी2 | ±30 माइक्रोग्राम /g2 |
| 1 1 | बायस थर्मल गुणांक (पूर्ण अस्थायी माध्य) | ± 10 माइक्रोग्राम / ℃ | ± 30 माइक्रोग्राम / ℃ | ±50 माइक्रोग्राम /℃ |
| 12 | स्केल फैक्टर थर्मल गुणांक (पूर्ण अस्थायी। माध्य) | ±10 पीपीएम/℃ | ±30 पीपीएम/℃ | ±50 पीपीएम / ℃ |
| 13 | शोर (नमूना प्रतिरोध 840Ω) | 5एमवी | 5एमवी | 5एमवी |
| 14 | प्राकृतिक आवृत्ति | 400 ~ 800 हर्ट्ज | 400 ~ 800 हर्ट्ज | 400 ~ 800 हर्ट्ज |
| 15 | बैंडविड्थ | 800~2500 हर्ट्ज | 800~2500 हर्ट्ज | 800~2500 हर्ट्ज |
| 16 | यादृच्छिक कंपन | 6 जी (20-2000 हर्ट्ज) | 6 जी (20-2000 हर्ट्ज) | 6 जी (20-2000 हर्ट्ज) |
| 17 | प्रभाव | 100 ग्राम, 5ms, 1/2 पाप | 100 ग्राम, 5ms, 1/2 पाप | 100 ग्राम, 5ms, 1/2 पाप |
| 18 | कार्य अस्थायी। | -55～+85℃ | -55～+85℃ | -55～+85℃ |
| 19 | स्टोर अस्थायी। | -60~+120℃ | -60~+120℃ | 60 ~ + 120 ℃ |
| 20 | बिजली की आपूर्ति | ±12~±15वी | ±12~±15वी | ±12~±15वी |
| 21 | वर्तमान का उपभोग करें | ±20mA | ±20mA | ±20mA |
| 22 | थर्मल सेंसर | अनुकूलन | अनुकूलन | अनुकूलन |
| 23 | आकार | Ф25.4X30mm | Ф25.4X30mm | Ф25.4X30mm |
| 24 | वज़न | 80g | 80g | 80g |
आयाम
