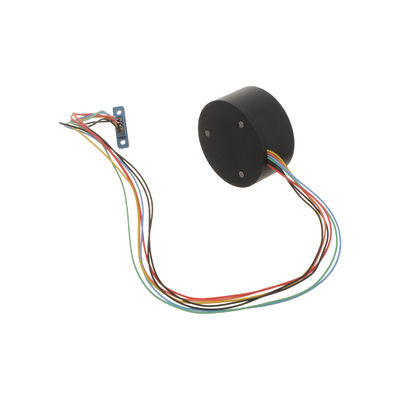

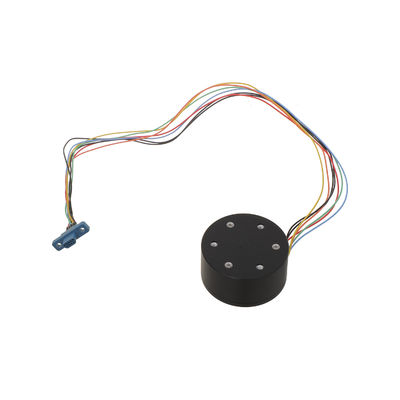

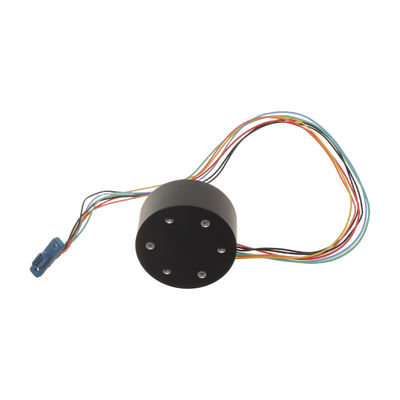

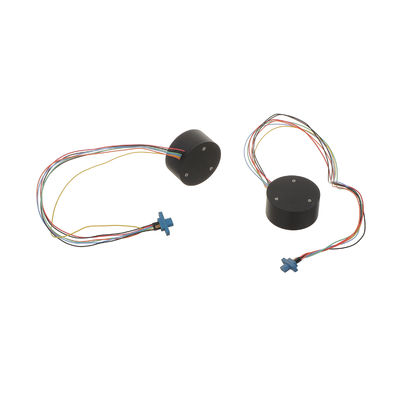

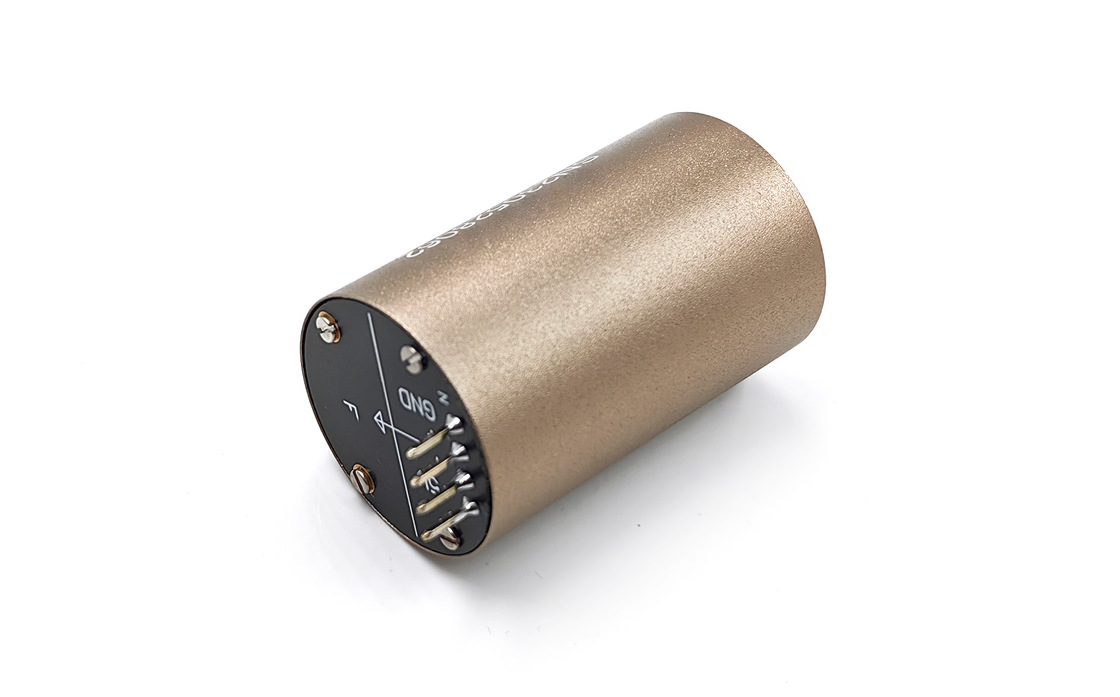

एकल अक्ष फाइबर ऑप्टिक जिरोस्कोप MFOG40 ± 300°/s रेंज

एकल अक्ष फाइबर ऑप्टिक जिरोस्कोप MFOG40 ± 300°/s रेंज

ब्रांड नाम: Firepower
मॉडल संख्या: Mfog-24
एमओक्यू: 1
कीमत: 1350$
भुगतान की शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: 500/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
श्रेणी:
± 300 डिग्री / एस
शून्य-पूर्वाग्रह स्थिरता ((10s, 1σ):
≤2 °/h
कोणीय यादृच्छिक वॉक:
≤0.04°/घंटा
3 डीबी बैंडविड्थ:
≥300Hz
शून्य-पूर्वाग्रह पुनरावृत्ति (1σ):
≤2 °/h
स्केल फैक्टर अस्वस्थता:
≤500ppm
आयाम:
φ40x20 मिमी
बिजली की खपत:
≤1.5w
पैकेजिंग विवरण:
स्पंज + कार्टन
आपूर्ति की क्षमता:
500/महीना
प्रमुखता देना:

एकल अक्ष फाइबर ऑप्टिक gyroscope

,

फाइबर ऑप्टिक जिरो 300°/सेकंड रेंज

,

MFOG40 फाइबर ऑप्टिक जिरोस्कोप

उत्पाद वर्णन
एकल अक्ष फाइबर ऑप्टिक जिरोस्कोप MFOG40 ± 300°/s रेंज

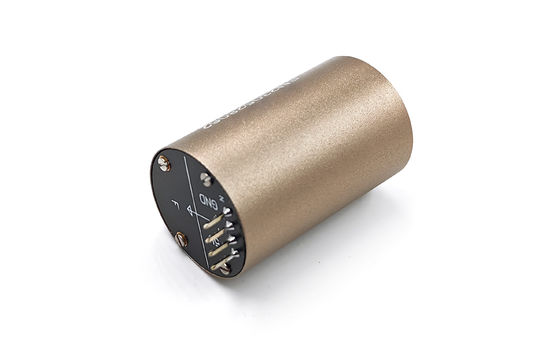

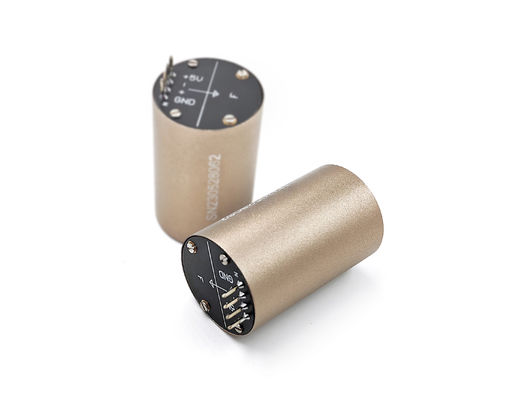

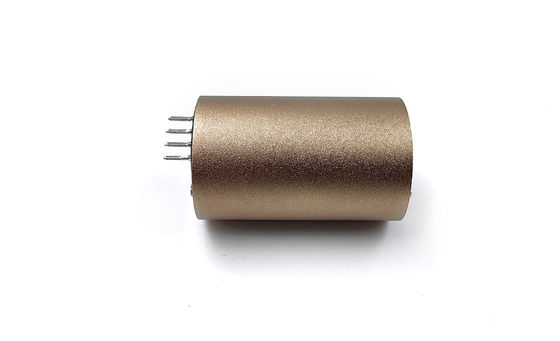

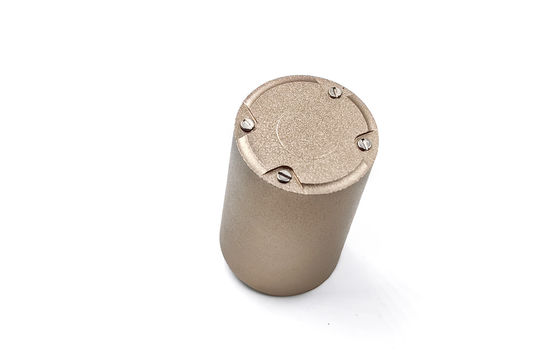

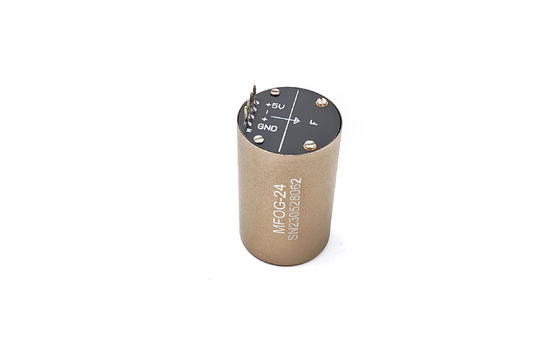

एमएफओजी-24 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप एक उन्नत कोण दर सेंसर है जो ऑप्टिकल, यांत्रिक और इलेक्ट्रॉनिक प्रौद्योगिकियों को सहजता से एकीकृत करता है।यह उच्च परिशुद्धता माप प्राप्त करने के लिए अत्याधुनिक माइक्रो-नैनो फाइबर उपकरणों का उपयोग करता है.
यह जिरोस्कोप विपरीत दिशाओं में फैलने वाली दो प्रकाश किरणों के बीच उत्पन्न चरण अंतर की निगरानी करके कोणीय वेग का पता लगाता है,परिष्कृत इलेक्ट्रॉनिक्स के माध्यम से इस जानकारी की प्रसंस्करण, और नियंत्रण या माप के प्रयोजनों के लिए सटीक प्रतिक्रिया प्रदान करता है।
उत्पाद की मुख्य विशेषताएं
  • कोई चलती या पहनने वाले भागों के बिना सरल संरचना
  • त्वरित प्रारंभ और कॉम्पैक्ट डिजाइन (φ40*20 मिमी)
  • बहुमुखी अनुप्रयोगों के लिए हल्के निर्माण
  • आसन नियंत्रण और वाहक माप प्रणाली के लिए आदर्श
तकनीकी घटक
  • ऑप्टिकल पथ संयोजन
  • पता लगाने और नियंत्रण संकेत सर्किट बोर्ड
  • फाइबर रिंग कंकाल और संरचनात्मक आवास
बिजली की आवश्यकताएँ
पैरामीटर विनिर्देश
वोल्टेज 4.85V~5.15V
रिपल 20mV
विद्युत धारा 0.2A

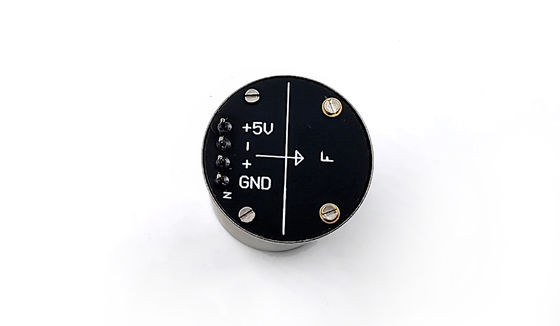

विद्युत इंटरफेस
नोड संख्या रंग परिभाषा
1 टेंडरिन RS422 R-
2 नीला RS422 आर+
3 हरी RS422 टी+
4 पीला RS422 टी-
5 काला जीएनडी
6 काला जीएनडी
7 लाल 5V
प्रदर्शन मापदंड
सीरियल नंबर परियोजना प्रदर्शन संकेतक
1 रेंज (°/s) ±300
2 स्केल फैक्टर 7mv/o/s
3 स्केल फैक्टर गैर-रैखिकता (पीपीएम) ≤ 1000
4 शून्य पूर्वाग्रह स्थिरता (10s, 1σ, °/h) ≤2
5 शून्य पूर्वाग्रह पुनरावृत्ति (1σ, °/h) ≤2
6 कोणीय यादृच्छिक चलना (°/h 1/2) ≤0.04
7 शून्य पूर्वाग्रह (°/s) ≤0.05
8 3dB बैंडविड्थ (हर्ट्ज) ≥ 450
9 विद्युत आपूर्ति (V) 5+015
10 बिजली की खपत (डब्ल्यू) ≤0.7
11 आयाम (मिमी) φ24X39
