| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | MFOG-40 |
| एमओक्यू: | 1 |
| कीमत: | 1350$ |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 500/महीना |

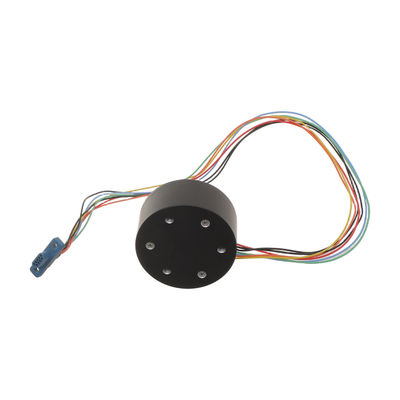

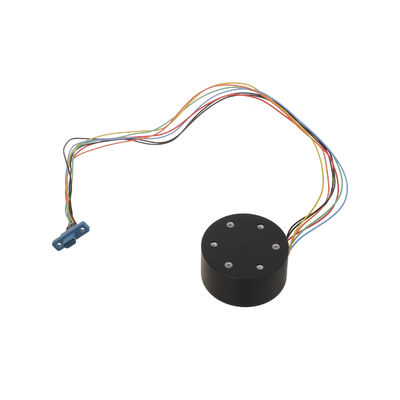

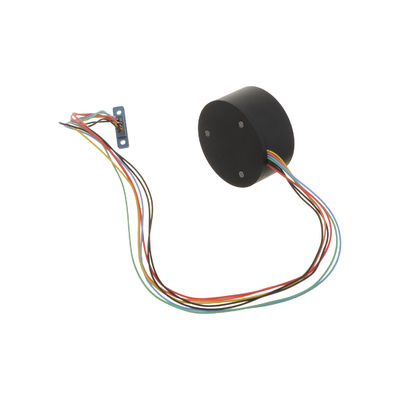

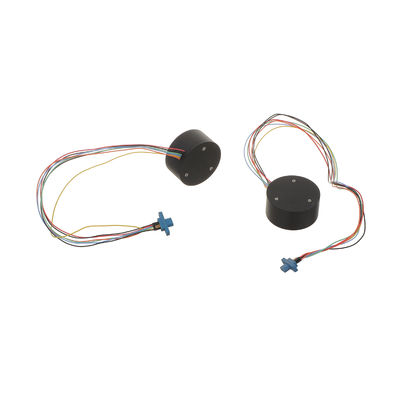

दएमएफओजी-40 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोपएक उन्नत कोण दर सेंसर है जो ऑप्टिकल, यांत्रिक और इलेक्ट्रॉनिक प्रौद्योगिकियों को एकीकृत करता है।सग्नाक प्रभाव, यह उच्च परिशुद्धता माप प्राप्त करने के लिए अत्याधुनिक माइक्रो-नैनो फाइबर उपकरणों का उपयोग करता है।जिरोस्कोप विपरीत दिशाओं में फैलती दो प्रकाश किरणों के बीच उत्पन्न चरण अंतर की निगरानी करके कोणीय वेग का पता लगाता है, परिष्कृत इलेक्ट्रॉनिक्स के माध्यम से इस जानकारी को संसाधित करता है, और नियंत्रण या माप उद्देश्यों के लिए सटीक प्रतिक्रिया प्रदान करता है।
सरलता और विश्वसनीयता के लिए डिज़ाइन किया गया, इस gyroscope में एक कॉम्पैक्ट और हल्के संरचना हैकोई चलती भाग नहींइसकी तेजी से स्टार्टअप क्षमता, इसके छोटे आकार और कम वजन के साथ संयुक्त इसे अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता हैरुख नियंत्रण, नेविगेशन और गति मापविभिन्न वाहक, हवाई, समुद्री और जमीनी प्लेटफार्मों सहित।
| पैरामीटर | विनिर्देश |
|---|---|
| रेंज (°/s) | ±300 |
| स्केल फैक्टर (LSB/°/s) | 3600 |
| स्केल फैक्टर गैर-रैखिकता (पीपीएम) | ≤ 500 |
| शून्य पूर्वाग्रह स्थिरता (10s, 1σ, °/H) | ≤0.5 |
| शून्य पूर्वाग्रह दोहराव (1σ, °/H) | ≤0.5 |
| कोणीय यादृच्छिक चलना (°/H1/2) | ≤0.02 |
| पूर्ण तापमान पर शून्य पक्षपात स्थिरता (°/H) | ≤1.5 |
| 3dB बैंडविड्थ (Hz) | ≥300 |
| विद्युत आपूर्ति (V) | 5±015 |
| बिजली की खपत (डब्ल्यू) | ≤1.5 |
बिजली की आवश्यकताएँ
उत्पाद के लिए बाहरी बिजली की आपूर्ति में दो सर्किट हैं और आवश्यकताएं तालिका 2 में दी गई हैं:
|
|
+5V |
|
वोल्टेज |
4.85V~5.15V |
|
रिपल |
20mV |
|
विद्युत धारा |
0.2A |
विद्युत इंटरफेस
एमएफओजी-40 माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोप के बाहर के लिए केबलों द्वारा विद्युत रूप से जुड़ा हुआ है।
|
नोड संख्या |
रंग |
परिभाषा |
|
1 |
टेंडरिन |
RS422 R- |
|
2 |
नीला |
RS422 आर+ |
|
3 |
हरी |
RS422 टी+ |
|
4 |
पीला |
RS422 टी- |
|
5 |
काला |
जीएनडी |
|
6 |
काला |
जीएनडी |
|
7 |
लाल |
5V |
