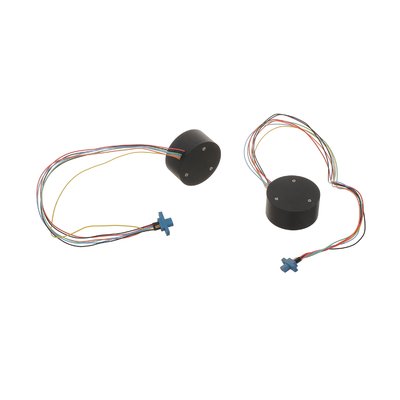

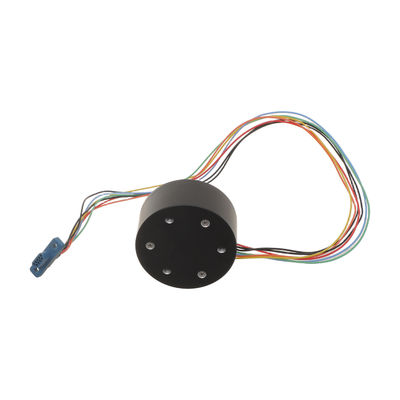

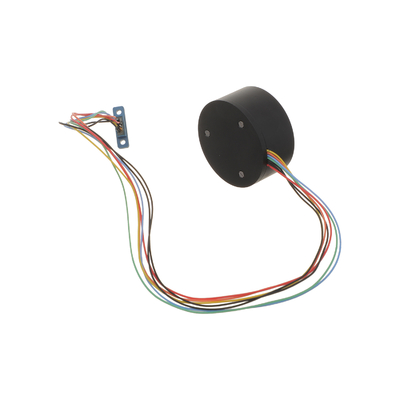

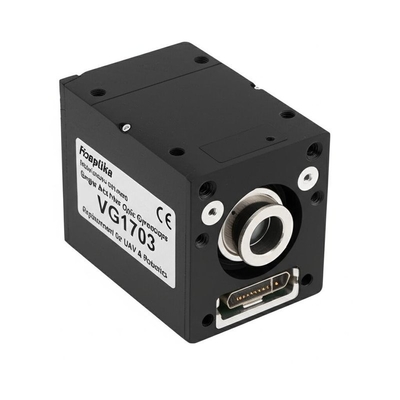

Fizoptika VG1703 फाइबर ऑप्टिक जायरोस्कोप ±300°/s 1°/h स्थिरता

Fizoptika VG1703 फाइबर ऑप्टिक जायरोस्कोप ±300°/s 1°/h स्थिरता

ब्रांड नाम: Firepower
मॉडल संख्या: एमएफओजी-1703
एमओक्यू: 1
कीमत: 1350$
भुगतान की शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: 500/महीना
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
श्रेणी:
±150°/एस
शून्य-पूर्वाग्रह स्थिरता ((10s, 1σ):
≤1 °/h
कोणीय यादृच्छिक वॉक:
≤0.02 °/h
3 डीबी बैंडविड्थ:
≥300Hz
शून्य-पूर्वाग्रह पुनरावृत्ति (1σ):
≤1 °/h
स्केल फैक्टर अस्वस्थता:
≤500ppm
आयाम:
φ40x20 मिमी
बिजली की खपत:
≤1.5w
पैकेजिंग विवरण:
स्पंज + कार्टन
आपूर्ति की क्षमता:
500/महीना
प्रमुखता देना:

एकल अक्ष फाइबर ऑप्टिक gyroscope

,

फिज़ोप्टिका VG1703 UAV जायरोस्कोप

,

रोबोटिक्स प्रतिस्थापन फाइबर ऑप्टिक गायरो

उत्पाद वर्णन
एकल अक्ष फाइबर ऑप्टिक जिरोस्कोप Fizoptika VG1703 यूएवी और रोबोटिक्स के लिए प्रतिस्थापन
उत्पाद का अवलोकन
एमएफओजी-1703माइक्रो-नैनो फाइबर ऑप्टिक जिरोस्कोपएक उन्नत कोण दर सेंसर है जो ऑप्टिकल, यांत्रिक और इलेक्ट्रॉनिक प्रौद्योगिकियों को एकीकृत करता है।सग्नाक प्रभाव, यह उच्च परिशुद्धता माप प्राप्त करने के लिए अत्याधुनिक माइक्रो-नैनो फाइबर उपकरणों का उपयोग करता है।जिरोस्कोप विपरीत दिशाओं में फैलने वाली दो प्रकाश किरणों के बीच उत्पन्न चरण अंतर की निगरानी करके कोणीय वेग का पता लगाता है, परिष्कृत इलेक्ट्रॉनिक्स के माध्यम से इस जानकारी को संसाधित करता है, और नियंत्रण या माप उद्देश्यों के लिए सटीक प्रतिक्रिया प्रदान करता है।
यह उत्पाद सरलता और विश्वसनीयता को ध्यान में रखते हुए बनाया गया है।कोई चलती भाग नहींइसकी तेजी से स्टार्टअप क्षमता, इसके छोटे आकार और कम वजन के साथ संयुक्त इसे अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता हैरवैया नियंत्रण, नेविगेशन और गति मापविभिन्न वाहक, हवाई, समुद्री और जमीनी प्लेटफार्मों सहित।
प्रमुख विशेषताएं
  • कोई चलती या पहनने वाले भागों के बिना सरल संरचना
  • त्वरित प्रारंभ और कॉम्पैक्ट डिजाइन (φ40*20 मिमी)
  • बहुमुखी अनुप्रयोगों के लिए हल्के निर्माण
  • आसन नियंत्रण और वाहक माप प्रणाली के लिए आदर्श
तकनीकी घटक
  • ऑप्टिकल पथ संयोजन
  • पता लगाने और नियंत्रण संकेत सर्किट बोर्ड
  • फाइबर रिंग कंकाल और संरचनात्मक आवास
प्रदर्शन मापदंड
पैरामीटर विनिर्देश
रेंज (°/s) ± 150
स्केल फैक्टर (LSB/°/s) 3600
स्केल फैक्टर गैर-रैखिकता (पीपीएम) ≤ 500
शून्य पूर्वाग्रह स्थिरता (10s, 1σ, °/H) ≤ 1
शून्य पूर्वाग्रह दोहराव (1σ, °/H) ≤ 1
कोणीय यादृच्छिक चलना (°/H1/2) ≤0.02
पूर्ण तापमान पर शून्य पक्षपात स्थिरता (°/H) ≤1.5
3dB बैंडविड्थ (Hz) ≥300
विद्युत आपूर्ति (V) 5±015
बिजली की खपत (डब्ल्यू) ≤1.5
उत्पाद आरेख

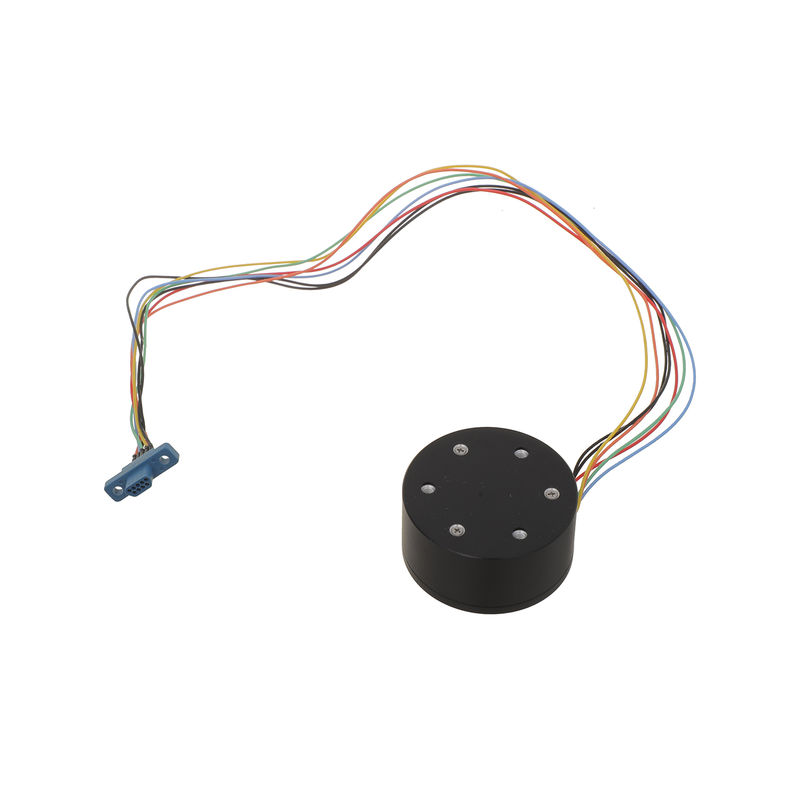

Fizoptika VG1703 फाइबर ऑप्टिक जायरोस्कोप ±300°/s 1°/h स्थिरता 0
Fizoptika VG1703 फाइबर ऑप्टिक जायरोस्कोप तकनीकी चित्र

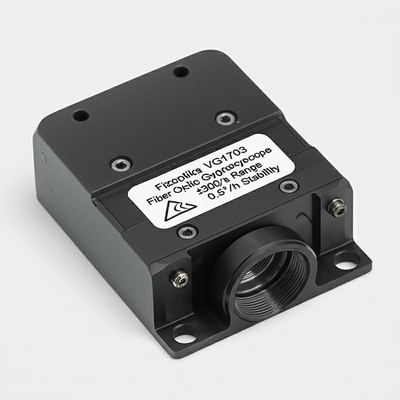

Fizoptika VG1703 फाइबर ऑप्टिक जायरोस्कोप ±300°/s 1°/h स्थिरता 1
Fizoptika VG1703 फाइबर ऑप्टिक गिरोस्कोप आयामी ड्राइंग
