| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | आईएमयू6 |
| एमओक्यू: | 1 |
| कीमत: | 2500$ |
| भुगतान की शर्तें: | L/C,D/P,T/T,वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | नमूने के लिए 1 सप्ताह |

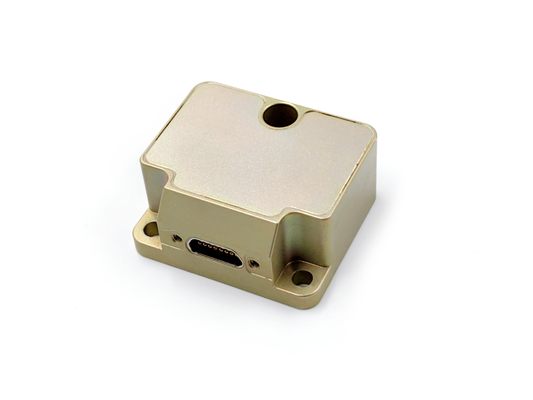

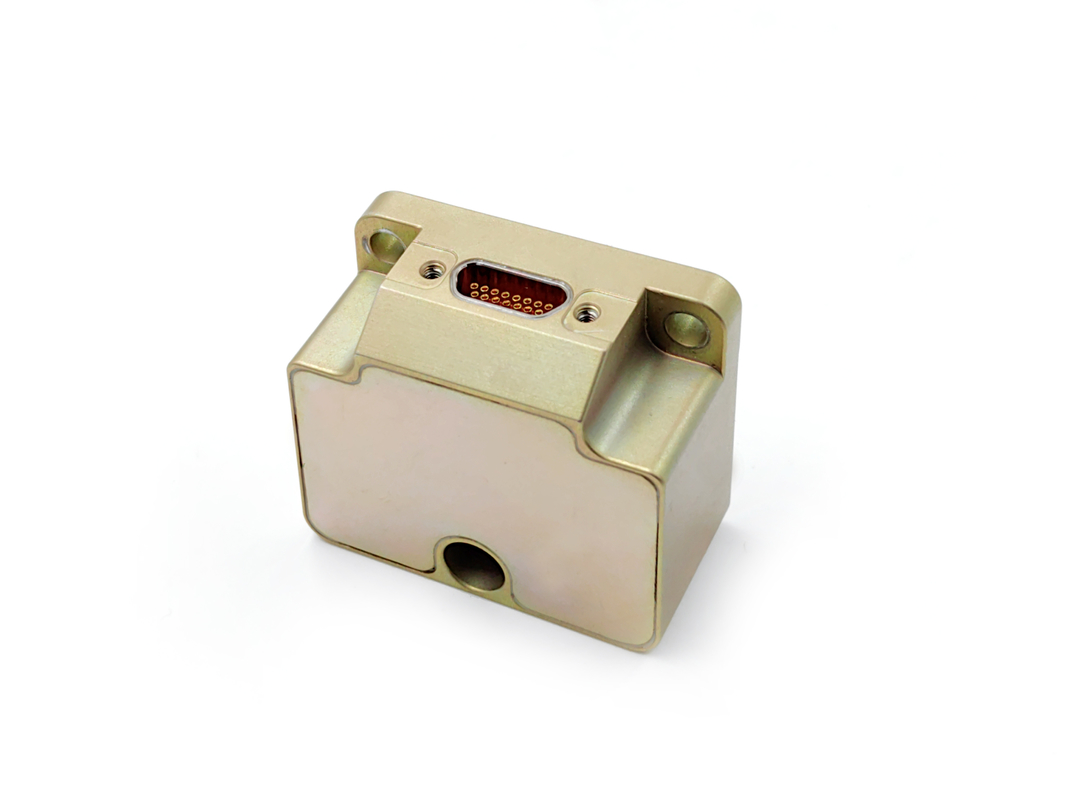

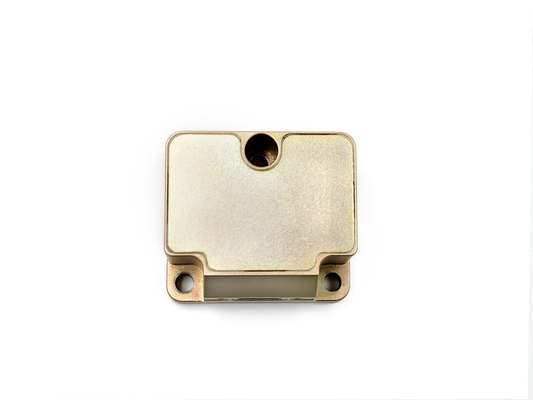

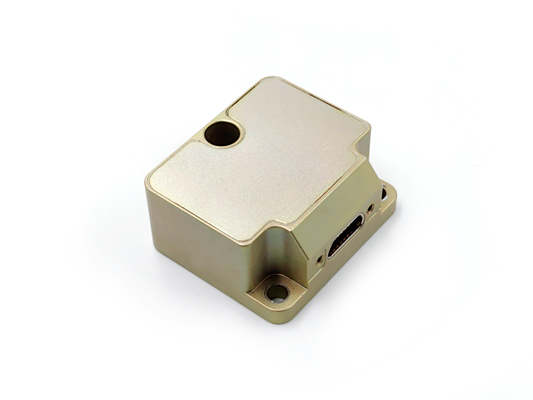

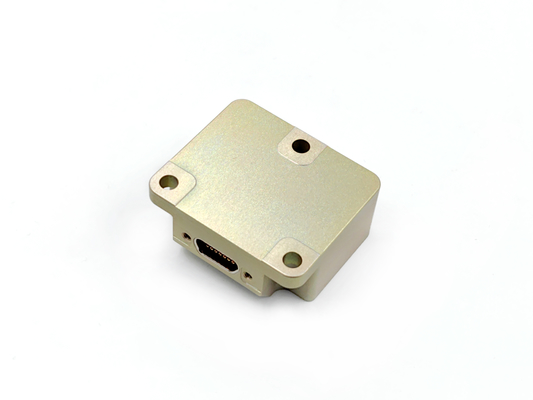

अंतर्निहित 3 अक्षीय त्वरकमीटर और जिरोस्कोप के साथ उच्च प्रदर्शन मेम्स इनेर्शियल माप इकाई
एमईएमएस जड़ता माप इकाई में तीन अक्षीय जिरोस्कोप, तीन अक्षीय त्वरण मीटर, तीन अक्षीय झुकाव कोण, तापमान सेंसर, सिग्नल प्रोसेसिंग बोर्ड,संरचना और आवश्यक सॉफ्टवेयर, और एक वाहक के तीन अक्ष कोण दर, तीन अक्ष त्वरण और तीन अक्ष झुकाव कोण को मापने के लिए प्रयोग किया जाता है, और आउटपुट theजिरो,त्वरणमापकऔर ढलान के आंकड़ेउत्रुटि मुआवजा (तापमान मुआवजा, स्थापना गलत संरेखण कोण मुआवजा सहित),गैर-रैखिक मुआवजा और इसी तरह के) एक सहमत संचार प्रोटोकॉल के अनुसार एक RS-422 सीरियल पोर्ट के माध्यम से.
जिरोस्कोप विनिर्देश
|
पैरामीटर |
इकाई |
आईएमयू6-1 |
आईएमयू6-1ए |
आईएमयू6-1बी |
आईएमयू6-1सी |
|
माप सीमा (अनुकूलित) |
°/s |
±400 |
±400 |
±400 |
±2000 |
|
रन-इन बायस स्थिरता ((@ एलन विचलन)
|
°/घंटा |
0.3 |
0.1 |
0. 05 |
1 |
|
पूर्वाग्रह स्थिरता @10s (10s चिकनी, 1σ, कमरे का तापमान) |
°/घंटा |
3 |
1 |
0.5 |
6 |
|
पूर्ण तापमान में पूर्वाग्रह स्थिरता |
°/घंटा |
10 |
3 |
2 |
18 |
|
कोणीय यादृच्छिक चलना |
°/√h |
0.15 |
0.1 |
0.02 |
0.3 |
|
पूर्वाग्रह दोहराव (1σ) |
1 |
0.5 |
0.3 |
2 |
|
|
पूर्वाग्रह त्वरण संवेदनशीलता |
°/घंटा/ग्राम |
1 |
1 |
1 |
2 |
|
स्केल फैक्टर गैर-रैखिकता ((1σ) |
पीपीएम |
150 |
150 |
150 |
300 |
|
स्केल फैक्टर दोहराव (1σ) |
पीपीएम |
20 |
20 |
20 |
100 |
|
गलत संरेखण |
° |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|
3 डीबी बैंडविड्थ |
हर्ज |
250 |
200 |
150 |
250 |
|
पैरामीटर |
इकाई |
IMU6-1y-1 |
आईएमयू6-1वाई-2 |
आईएमयू6-1वाई-3 |
IMU6-1y-4 |
|||
|
माप सीमा (अनुकूलित) |
घ |
±10 |
±30 |
±50 |
±80 |
|||
|
रन-इन बायस स्टेबिलिटी (एलन वेरिएंस @ 25 °C) |
मिग्रॅ |
0.02 |
0.05 |
0.1 |
0.2 |
|||
|
पूर्वाग्रह स्थिरता @10s |
मिग्रॅ |
0.05 |
0.2 |
0.5 |
1 |
|||
|
पूर्ण तापमान में पूर्वाग्रह स्थिरता |
मिग्रॅ |
1 |
3 |
5 |
15 |
|||
|
कोणीय यादृच्छिक चलना |
m/s/√h |
0.001 |
0.002 |
0.005 |
0.01 |
|||
|
बीias दोहराव ((1σ) |
मिग्रॅ |
0.1 |
0.5 |
1 |
2 |
|||
|
स्केल फैक्टर दोहराव (1σ) |
पीपीएम |
200 |
200 |
200 |
200 |
|||
|
स्केल फैक्टर गैर-रैखिकता ((1σ) |
पीपीएम |
50 |
100 |
200 |
300 |
|||
|
गलत संरेखण |
° |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
|||
|
3 डीबी बैंडविड्थ |
हर्ज |
100 |
100 |
100 |
100 |
|||
|
पैरामीटर |
इकाई |
IMU6-1y-x |
|
वोल्टेज |
वी |
5 |
|
बिजली की खपत |
W |
2 |
|
रिपल |
mV |
100 |
|
पैरामीटर |
इकाई |
IMU6-1y-x |
|
परिचालन तापमान |
°C |
-45~85 |
|
भंडारण तापमान |
°C |
-55~105 |
|
कंपन |
-- |
10~2000 हर्ट्ज,6.06g |
|
प्रभाव |
-- |
1000 ग्राम,0.1ms |
