| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | HG4930C |
| एमओक्यू: | 1 |
| कीमत: | 7000$ |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 500 / माह |
उत्पाद का वर्णन

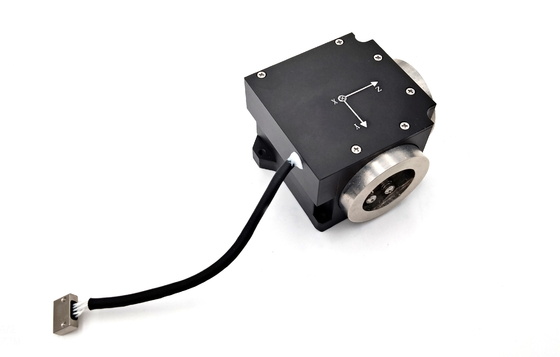

टीजी-40एमऑप्टिकल सग्नैक प्रभाव पर आधारित एक जड़ता कोण दर सेंसर है, जिसका उपयोग उत्पाद की संवेदनशील धुरी के साथ वाहक के कोण वेग को मापने के लिए किया जाता है।उत्पाद की कोणीय वेग सेंसर इकाई एक ऑप्टिकल फाइबर रिंग है, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, और इस बीच एक ऑप्टिकल पथ अंतर संकेत से परिवर्तित एक वोल्टेज संकेत बंद-लूप प्रतिक्रिया और नियंत्रण के अधीन है, ताकि संकेत के मॉड्यूलेशन और demodulation महसूस कर रहे हैं,और उच्च परिशुद्धता कोणीय वेग संकेत का पता लगाने का उद्देश्य प्राप्त किया जाता है।यह ऑप्टिकल कोणीय वेग सेंसर इकाई और सिग्नल डिटेक्शन इकाई से बना है, जो जिरो कोणीय वृद्धि जानकारी और आंतरिक तापमान जानकारी प्रदान करता है।मुख्य रूप से मध्यम और उच्च परिशुद्धता जड़ता नेविगेशन प्रणाली, पोजिशनिंग और अभिविन्यास प्रणाली, सर्वो स्थिरीकरण प्रणाली आदि जैसे अनुप्रयोगों के लिए उपयुक्त हैं।
तकनीकी मापदंड
|
सीरियल नंबर |
परीक्षण वस्तु |
इकाई |
तकनीकी आवश्यकताएं |
|
1 |
प्रारंभ करना- ऊपर समय |
s |
3 |
|
2 |
शून्य पूर्वाग्रह स्थिरता (10 सेकंड चिकनाई) |
(°) /घंटा |
≤0.3 |
|
3 |
शून्य पूर्वाग्रह दोहराव |
(°) /घंटा |
≤0.3 |
|
4 |
यादृच्छिक चलना गुणांक |
(o) /h1/2 |
≤0.01 |
|
5 |
स्केल फैक्टर गैर-रैखिकता |
पीपीएम |
≤50 |
|
6 |
स्केल फैक्टर दोहराव |
पीपीएम |
≤50 |
|
7 |
परिचालन तापमान |
°C |
-45~+70 |
|
8 |
भंडारण तापमान |
°C |
-55~+80 |
|
9 |
गतिशील सीमा |
(°) /s |
±500 |
|
10 |
आपूर्ति वोल्टेज |
वी |
+5V |
|
11 |
स्थिर स्थिति में बिजली की खपत (पूर्ण तापमान) |
W |
≤8 |
रूपरेखा
