तीन अक्ष एकीकृत फाइबर ऑप्टिक जिरो इनेर्शियल नेविगेशन सिस्टम सर्वो ट्रैकिंग के लिए जिरोस्कोप

ब्रांड नाम:	FIREPOWER
मॉडल संख्या:	3OG-40M
एमओक्यू:	1
कीमत:	बातचीत योग्य
भुगतान की शर्तें:	एल/सी, टी/टी
आपूर्ति करने की क्षमता:	500 / माह

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

माप सीमा:

±500/±800°/s

शून्य-पूर्वाग्रह स्थिरता:

≤0.3 डिग्री / घंटा

शून्य-पूर्वाग्रह दोहराव:

≤0.3 डिग्री / घंटा

स्केल फैक्टर नॉनलाइनरिटी:

≤50 पीपीएम

बैंडविड्थ:

≥200Hz

शून्य पूर्वाग्रह संवेदनशीलता:

≤0.07°/घंटा/जी.एस

पैकेजिंग विवरण:

स्पंज + बॉक्स

आपूर्ति की क्षमता:

500 / माह

प्रमुखता देना:

सर्वो ट्रैकिंग फाइबर ऑप्टिक जिरो

जड़ता नेविगेशन प्रणाली जिरोस्कोप

तीन अक्ष फाइबर ऑप्टिक जिरो

उत्पाद वर्णन

उत्पाद का वर्णन

3OG-40Mऑप्टिकल सग्नैक प्रभाव पर आधारित एक जड़ता कोण दर सेंसर है, जिसका उपयोग उत्पाद की संवेदनशील धुरी के साथ वाहक के कोण वेग को मापने के लिए किया जाता है।उत्पाद की कोणीय वेग सेंसर इकाई एक ऑप्टिकल फाइबर रिंग है, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, और इस बीच एक ऑप्टिकल पथ अंतर संकेत से परिवर्तित एक वोल्टेज संकेत बंद-लूप प्रतिक्रिया और नियंत्रण के अधीन है, ताकि संकेत के मॉड्यूलेशन और demodulation महसूस कर रहे हैं,और उच्च परिशुद्धता कोणीय वेग संकेत का पता लगाने का उद्देश्य प्राप्त किया जाता है

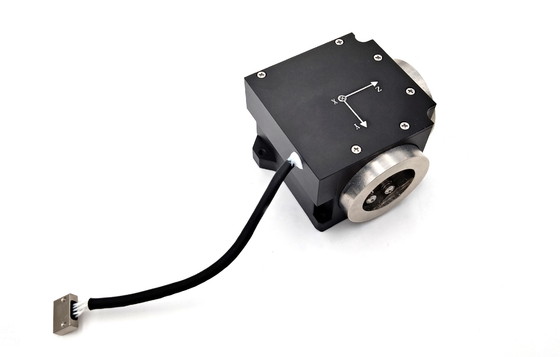

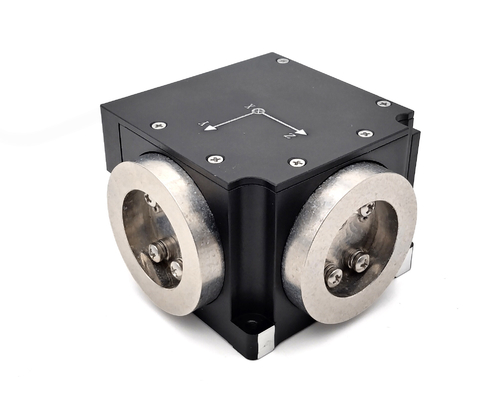

विवरण चित्र

तकनीकी पैरामीटर

सीरियल संख्या	परीक्षण वस्तु	इकाई	3OG-40	3OG-40M	3OG-56
1	कुल आयाम	मिमी	71.5×71.5×45
2	आरंभ समय	एस	3	3	3
3	शून्य स्थिति	(°) /घंटा	≤ 1	≤ 1	≤ 1
4	शून्य पूर्वाग्रह स्थिरता कमरे का तापमान (निरंतर तापमान)	(°) /घंटा	≤0.08 ((10s)	≤0.3 ((10s)	≤1 ((10s)
6	शून्य पूर्वाग्रह दोहराव	(°) /घंटा	≤0.08	≤0.3	≤ 1
7	शून्य पूर्वाग्रह संवेदनशीलता	(°) /घंटे/जी	≤0.05	≤0.07	≤0.1
8	यादृच्छिक चलना गुणांक	() /h1/2	≤0.01	≤0.01	≤0.05
9	स्केल फैक्टर नॉनलाइनर	पीपीएम	≤20	≤50	≤100
10	पैमाना कारक असममित	पीपीएम	≤10	≤30	≤50
11	स्केल फैक्टर दोहराव	पीपीएम	≤20	≤50	≤100
12	सीमा	(°) /घंटा	≤0.05	≤0.05	≤0.08
13	संकल्प	(°) /घंटा	≤0.05	≤0.05	≤0.05
14	बैंडविड्थ	हर्ज	≥200	≥200	≥200
15	परिचालन तापमान	°C	-४५+७०	-४५+७०	-४५+७०
16	भंडारण तापमान	°C	-५५+८०	-५५+८०	-५५+८०
17	गतिशील सीमा	(°) /s	±500/±800	±500/±800	±500/±1000
18	आपूर्ति वोल्टेज	वी	+5	+5	+5
19	स्थिर स्थिति में शक्ति उपभोग	W	≤4	≤4	≤4
20	पूर्ण तापमान स्थिर राज्य बिजली की खपत	W	≤8	≤8	≤8
21	त्वरित प्रारंभ करें वर्तमान	ए	<2	<2	<2
