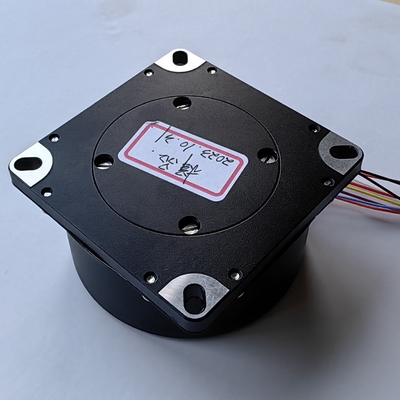

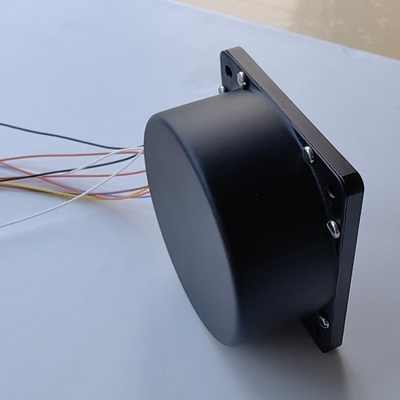

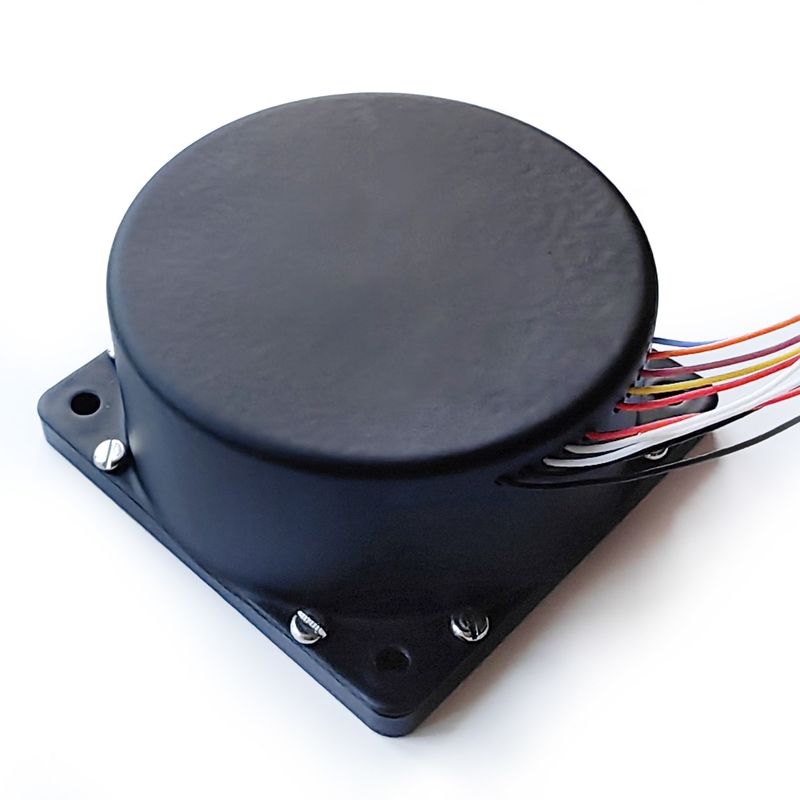

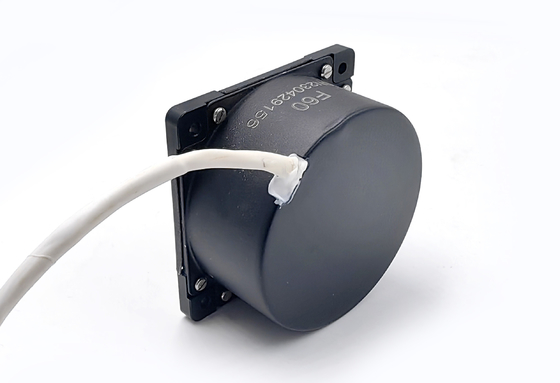

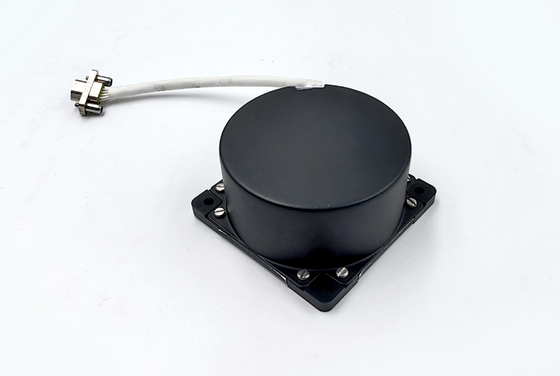

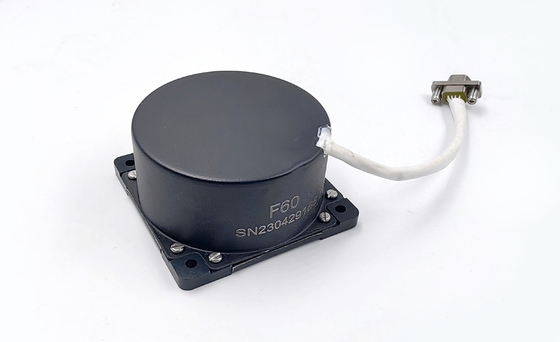

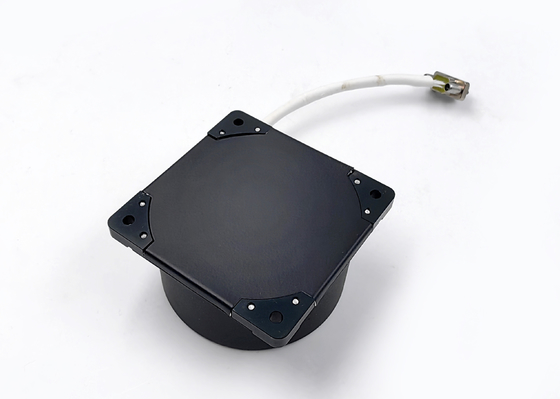

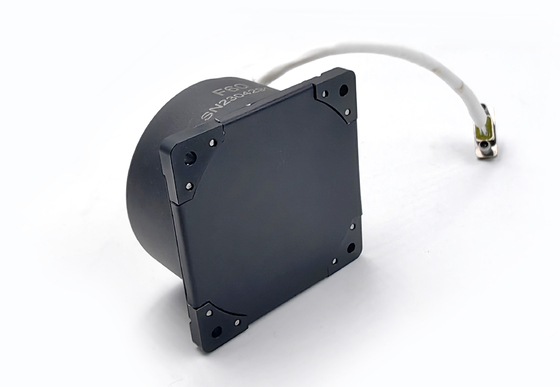

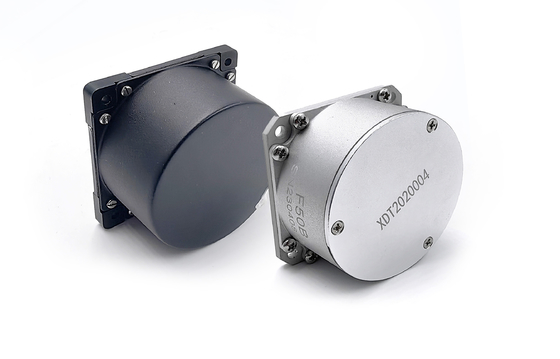

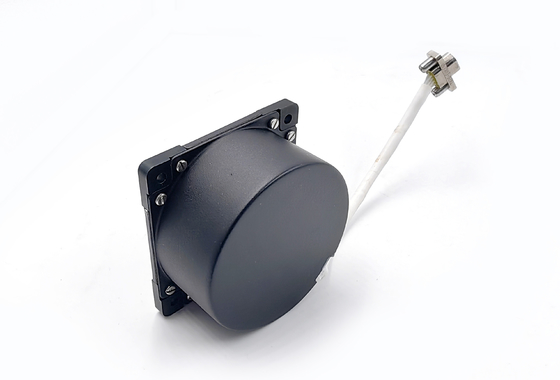

डिजिटल क्लोज-लूप मोड फाइबर ऑप्टिक जायरोस्कोप कम शून्य पूर्वाग्रह संतुलन

डिजिटल क्लोज-लूप मोड फाइबर ऑप्टिक जायरोस्कोप कम शून्य पूर्वाग्रह संतुलन

ब्रांड नाम: Firepower
मॉडल संख्या: F70A
एमओक्यू: 1 पीसी
कीमत: US$3,150.00~3,250.00
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: प्रति माह 500 पीसी
विस्तृत जानकारी
उत्पत्ति के प्लेस:
शेन्ज़ेन, चीन
प्रमाणन:
CE
माप सीमा:
±400~±800°/सेकेंड
शून्य पूर्वाग्रह स्थिरता:
≤0.05°/घंटा, 10 सेकंड
शून्य पूर्वाग्रह पुनरावर्तनीयता:
≤0.05°/घंटा
रैंडम वॉक गुणांक:
≤0.005°/√घंटा
स्केल फैक्टर नॉनलाइनरिटी:
≤50 पीपीएम
स्केल फैक्टर दोहराव योग्यता:
≤50 पीपीएम
स्केल फैक्टर असममिति:
≤50 पीपीएम
समय शुरू:
≤1s
बैंडविड्थ:
500 हर्ट्ज
विद्युत आपूर्ति:
±5±0.15V
शक्ति:
≤6W
परिचालन तापमान:
-40~+70°c
भंडारण तापमान:
-55~+85°C
कंपन:
20~2000 हर्ट्ज, 0.06g2/Hz
प्रभाव:
30 ग्राम, 11 मि.ग्रा
बॉड दर:
921600 (अनुकूलन योग्य) बीपीएस
आउटपुट मोड:
रुपये-422
कनेक्टर:
J30J-15TJL/(अनुकूलन योग्य)
कुल आयाम:
70 मिमी*70 मिमी*30 मिमी
स्थापना:
62 मिमी*62 मिमी
पैकेजिंग विवरण:
स्पंज और बॉक्स
आपूर्ति की क्षमता:
प्रति माह 500 पीसी
प्रमुखता देना:

कम शून्य पूर्वाग्रह फाइबर ऑप्टिक जिरोस्कोप

,

क्लोज-लूप फाइबर ऑप्टिक जायरोस्कोप

,

क्लोज-लूप फाइबर ऑप्टिक जिरो

उत्पाद वर्णन

बुनियादी जानकारी।

मॉडल नं.
F70
शाफ्ट मात्राओं का माप
एकल
सटीकता का स्तर
0०.०५ डिग्री/घंटा
आईपी रेटिंग
IP67
प्रमाणन
सीई
अनुकूलित
अनुकूलित
माप सीमा
800°/S
पूर्वाग्रह स्थिरता
0०.०५ डिग्री/घंटा
यादृच्छिक चलना गुणांक
00.005 डिग्री/घंटा
विद्युत आपूर्ति
5V
बाउड दर
115200~921600 हर्ट्ज
परिवहन पैकेज
स्पंज और बॉक्स
विनिर्देश
70 मिमी × 70 मिमी × 32 मिमी
एचएस कोड
9031809090
उत्पादन क्षमता
500/माह

उत्पाद का वर्णन

उच्च बैंडविड्थ फाइबर ऑप्टिक उच्च सटीकता gyroscope कम सक्रियण समय

फाइबर ऑप्टिक जिरोस्कोप एक प्रकार का फाइबर सेंसर है जो कोण दर के प्रति संवेदनशील है। इसका मूल कार्य सिद्धांत सग्नाक प्रभाव का उपयोग करना है: एक अंगूठी हस्तक्षेपमीटर में,प्रकाश स्रोत द्वारा उत्सर्जित प्रकाश तरंग बीम स्प्लिटर द्वारा दो में विभाजित है, और प्रकाश के दो बीम क्रमशः आगे और पीछे की दिशाओं के साथ हो जाएगा. विपरीत दिशा में स्थानांतरित करें और बीम स्प्लिटर पर लौटें

उत्पाद संरचना और विशेषताएं
जिरोस्कोप संरचना एक विशिष्ट ऑप्टिकल फाइबर रिंग संरचना डिजाइन योजना को अपनाता है, और लघुकरण एकीकृत डिजाइन से, संरचनात्मक स्थिरता (आघात और कंपन के प्रतिरोध),प्रतिध्वनि, संरचनात्मक समरूपता, स्थापना की आसानी और थर्मल डिजाइन (तापमान विशेषताएं) और अन्य पहलुओं पर विचार किया गया और जिरो की मौजूदा संरचना को अनुकूलित और डिजाइन किया गया।

मुख्य जिरो पैरामीटर
गैर-रैखिकता पैमाने कारकः ≤50ppm (1σ)
स्केल फैक्टर असममितः ≤50ppm (1σ)
स्केल फैक्टर दोहरावः ≤50ppm (1σ)
गतिशील सीमाः±300°/s
शून्य पूर्वाग्रह स्थिरताः ≤0.05°/h (1σ)
शून्य पूर्वाग्रह पुनरावृत्तिः ≤0.05°/h (1σ)
यादृच्छिक चलना गुणांकः ≤0.005°/√h
बैंडविड्थः ≥200 हर्ट्ज
वजनः ≤ 250 ग्राम

इंटरफेस

नोड संख्या

परिभाषा

टिप्पणी

1

+5V

+5V पावर इनपुट

2

+5V

+5V पावर इनपुट

3

-5V

-5V पावर इनपुट

4

-5V

-5V पावर इनपुट

5

±5VGND

पावर ग्राउंड (नोटः जिरो शेल से जुड़ा नहीं होना चाहिए)

6

±5VGND

पावर ग्राउंड (नोटः जिरो शेल से जुड़ा नहीं होना चाहिए)

7

टी+

जिरो आउटपुट संकेत+

18

टी-

जिरो आउटपुट सिग्नल-

शेष

अक्षम करें
