| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | F50B |
| एमओक्यू: | 1 पीसी |
| कीमत: | US$2,800.00~3,000.00 |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 100 पीसी |
1.1उत्पाद समीक्षा
यह उत्पाद ऑप्टिकल सग्नैक प्रभाव पर आधारित एक जड़ता कोण दर सेंसर है, जिसका उपयोग उत्पाद की संवेदनशील धुरी के साथ वाहक की कोण दर को मापने के लिए किया जाता है।उत्पाद की कोणीय दर सेंसर इकाई एक ऑप्टिकल फाइबर अंगूठी है, एक डिजिटल क्लोज्ड-लूप डिटेक्शन सर्किट को बाहरी भौतिक कोणीय दर के कारण होने वाली घड़ी की दिशा में और घड़ी के विपरीत प्रकाश प्रसार के ऑप्टिकल पथ अंतर को निकालने के लिए अपनाया जाता है,जो ऑप्टिकल फाइबर रिंग द्वारा महसूस किया जाता है, और इस बीच एक ऑप्टिकल पथ अंतर संकेत से परिवर्तित एक वोल्टेज संकेत बंद-लूप प्रतिक्रिया और नियंत्रण के अधीन है, ताकि संकेत के मॉड्यूलेशन और demodulation महसूस कर रहे हैं,और कोणीय दर संकेत का पता लगाने का उद्देश्य प्राप्त किया जाता है।
1.2 कार्य
यह उत्पाद एक ऑप्टिकल कोणीय वेग सेंसर इकाई और एक सिग्नल डिटेक्शन इकाई से बना है, जो एकल-अक्ष कोणीय वृद्धि जानकारी और आंतरिक तापमान जानकारी प्रदान करता है।
1.3 आवेदन
उत्पाद मुख्य रूप से मध्यम परिशुद्धता वाले जड़ता नेविगेशन सिस्टम, पोजिशनिंग और ओरिएंटेशन सिस्टम और सर्वो स्टेबिलाइजेशन सिस्टम जैसे अनुप्रयोगों के लिए उपयुक्त हैं।
उत्पाद मुख्य रूप से निम्नलिखित घटकों से बना है:
(क) ऑप्टिकल पथ के घटक;
b) पता लगाने और नियंत्रण संकेत सर्किट बोर्ड;
(ग) ऑप्टिकल फाइबर रिंग कंकाल, खोल और अन्य संरचनात्मक भाग;
1.3आकार
कुल आयाम (मिमी): 50 ± 0.1 × 50 ± 0.1 × 36 ± 0.1 (एल × डब्ल्यू × एच);

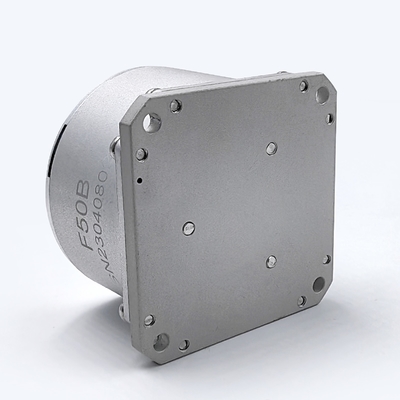

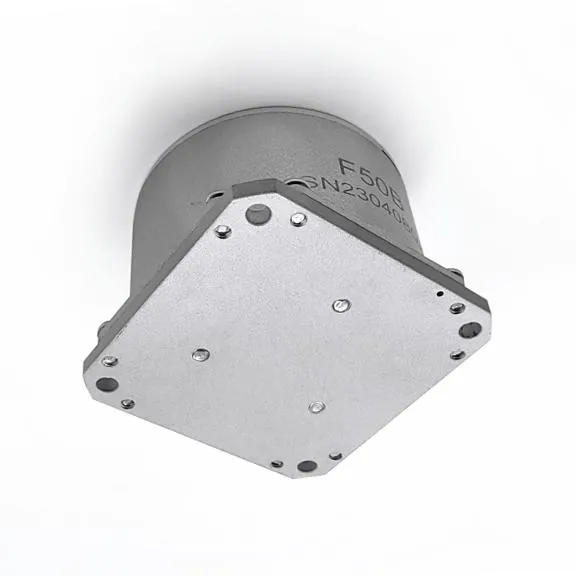

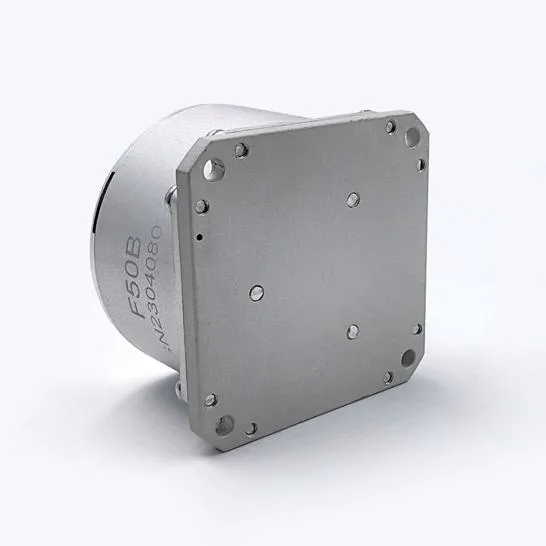

स्थापना आयाम (मिमी):41 X 41, 4 M3 शिकंजा
आकार
विद्युत इंटरफेस
| पिन संख्या | परिभाषा | समझाइए |
| 1,9 | टी+ | सीरियल पोर्ट आउटपुट RS422 + |
| 2,10 | टी- | सीरियल पोर्ट आउटपुट RS422- |
| 4,5 | +5VA | एनालॉग आपूर्ति + 5V |
| 6,7 | एजीएनडी | एनालॉग पावर ग्राउंड |
| 8,15 | -5VA | एनालॉग पावर सप्लाई -5V |
| 12,13 | वीसी | डिजिटल आपूर्ति + 5/+ 3.3V |
| 11,14 | जीएनडी | डिजिटल पावर ग्राउंड |
