| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | F70G |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 200/माह |
झटका प्रतिरोध फाइबर जिरो ट्रांसड्यूसर कम पूर्वाग्रह कोहरे उच्च स्थिरता ऑप्टिकल जिरो
प्रदर्शन विशेषताएं:
| नहीं. | पैरामीटर | F70G | इकाई | टिप्पणियाँ | |||||
| 1 | अधिकतम कोणीय दर | ±800 | °/s | ||||||
| 2 | स्केल फैक्टर |
45000 × (1±5%) |
SP/°/s | ||||||
| 3 | कमरे के तापमान में स्केल फैक्टर गैर-रैखिकता | ≤50 | पीपीएम | @25°C | |||||
| 4 | कमरे के तापमान में स्केल फैक्टर दोहराव | ≤50 | पीपीएम | @25°C | |||||
| 5 |
पूर्ण तापमान में स्केल फैक्टर दोहराव
|
≤100 | पीपीएम | -40°C~+70°C | |||||
| 6 | कमरे के तापमान में पूर्वाग्रह स्थिरता | ≤0.1 | 10s ((1σ,°/h) | @25°C | |||||
| 7 | कमरे के तापमान में पूर्वाग्रह दोहराव | ≤0.1 | (1σ,°/h) | पूर्वाग्रह | |||||
| 8 | टूल तापमान में पूर्वाग्रह दोहराव | ≤0.2 | (1σ,°/h) | -40°C~+70°C | |||||
| 9 | सक्रियण समय | 0 | मिन | ||||||
| 10 | यादृच्छिक पैदल | 0.005 | o/√h | ||||||
| 11 |
कंपन के दौरान/कंपन से पहले पूर्वाग्रह मूल्य/ कंपन के बाद |
≤0.3 | °/घंटा | ||||||
| 12 | वाइरस मूल्य कंपन से पहले/बाद में) | ≤0.3 | °/घंटा | ||||||
| 13 | चुंबकीय संवेदनशीलता | ≤0.2 | °/घंटा/जी | वैकल्पिक | |||||
| 14 | वैक्यूम परिवर्तन के दौरान पूर्वाग्रह स्थिरता | ≤0.3 | °/घंटा | 0~0.085~0Mpa@2min | |||||
| 15 | कंपन |
20 हर्ट्ज ₹2000 हर्ट्ज
|
हर्ट्ज/10 मिनट | ||||||
| एक्स | Y | Z | |||||||
| 16 | प्रभाव | 15g ((3 गुना) | आधा साइनस तरंग/11 एमएस | ||||||
| ±X | ±Y | ±Z | |||||||
विवरण:

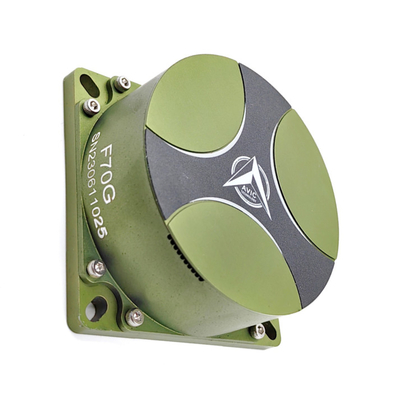

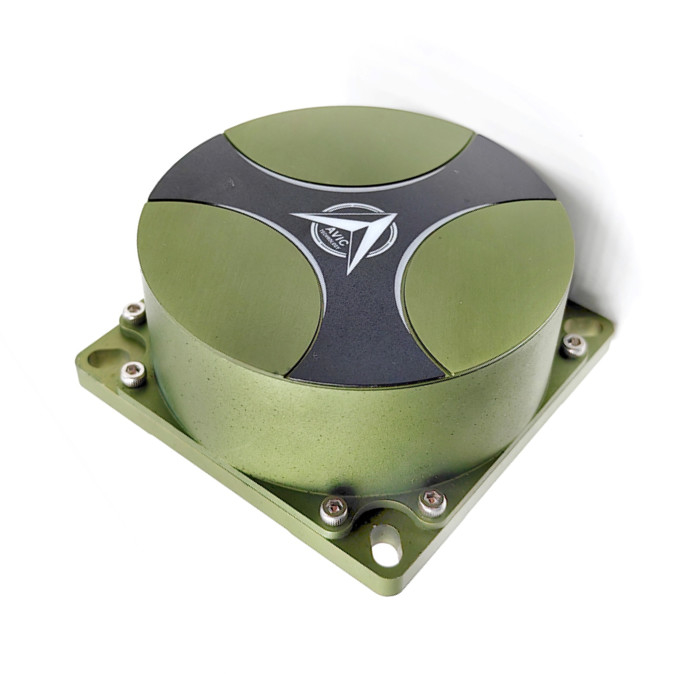

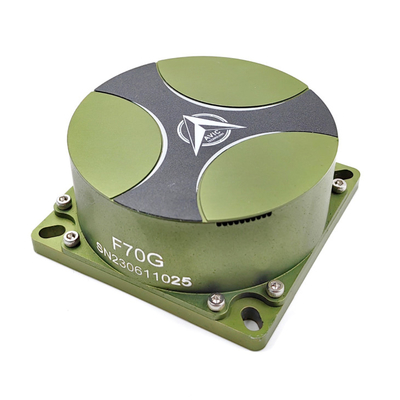

F70G इंटरफेरोमेट्रिक डिजिटल क्लोज-लूप एकल-अक्ष फाइबर ऑप्टिक जिरो है। यह पारंपरिक यांत्रिक जिरो के लिए एकदम सही प्रतिस्थापन है, जिसमें उच्च बैंडविड्थ, कम सक्रियण समय,झटका प्रतिरोध, कंपन प्रतिरोध और किफायती लागत।
F70G FOG एम्बेडेड डिजिटल सिग्नल प्रोसेसर को अपनाता है। एकीकृत अनुकूली फ़िल्टर पूर्वाग्रह स्थिरता और कोण यादृच्छिक चलने को 50% -70% तक कम करता है,प्रौद्योगिकी जो न केवल तापमान के प्रभाव को कम करती है बल्कि पूर्वाग्रह स्थिरता में भी काफी सुधार करती है, कोण यादृच्छिक चलना, पैमाने कारक रैखिकता और मजबूती। असाधारण पूर्वाग्रह स्थिरता, कोण यादृच्छिक चलना और सदमे के प्रतिरोध इसे विभिन्न सैन्य और औद्योगिक अनुप्रयोगों के लिए आदर्श बनाते हैं।
F70G एक कोणीय गति सेंसर है जो प्रकाश, तंत्र और विद्युत शक्ति के साथ एकीकृत है। यह Sagnac प्रभाव और क्लोज लूप नियंत्रण परीक्षण तकनीक पर आधारित है। यह परीक्षण करता है,दो अपसाइट ट्रांसमिशन लाइट द्वारा उत्पादित चरण अंतर द्वारा प्रक्रियाओं और प्रतिक्रिया, पूरे क्लोज लूप प्रक्रिया को साकार करते हैं।
वस्तु मुख्य रूप से ऑप्टिकल पथ इकाइयों, सर्किट इकाइयों और संरचनात्मक इकाई से बनी है। इसकी संरचना सरल है, कोई चलती भाग नहीं है, कोई पहनने वाले भाग नहीं हैं, तेजी से शुरू होता है,इलेक्ट्रोमैकेनिकल जिरो की तुलना में छोटा वॉल्यूम और हल्काइसका व्यापक रूप से मिसाइल मार्गदर्शन और नियंत्रण, टैंक और लड़ाकू वाहनों की स्थिति और लक्ष्यीकरण प्रणाली, जहाज की फोटोइलेक्ट्रिक ट्रैकिंग प्रणाली में उपयोग किया जा सकता है।
विशेषताएं:
● पूर्ण फाइबर डिजाइन - लंबे जीवनकाल, छोटे पैकेज आकार, उच्च स्थिरता और हस्तक्षेप के प्रति अधिक प्रतिरोध।
● एकीकृत फाइबर ध्रुवीकरण - न्यूनतम सम्मिलन हानि और उच्च विलुप्त अनुपात, तापमान और यांत्रिक झटके के साथ-साथ तीव्र कंपन के लिए अधिक प्रतिरोध प्रदान करता है।
● विश्वसनीय कॉम्पैक्ट पैकेज - सभी प्रकार के वातावरणों के लिए परिचालन रूप से मजबूत, नागरिक और सैन्य दोनों क्षेत्रों में व्यापक अनुप्रयोगों के लिए आदर्श।
● QuichLaunch तकनीक - बाहरी कैलिब्रेशन की आवश्यकता के बिना न्यूनतम सक्रियण समय।
● इष्टतम तरंग दैर्ध्य - एक ही संरचना, आकार और लागत के साथ 50% तक संवेदनशीलता में सुधार करता है।
● शोर पृथक्करण और संपीड़न - कोण यादृच्छिक चलने को काफी कम करता है।
● सेल्फट्रैक तकनीक -जाइरो डायनामिक रेंज में सुधार
आवेदनः
●यूएवी/एयूवी/हेलीकॉप्टर
●तकनीकी परमाणु हथियार
●एरोनॉटिक्स और एस्ट्रोनॉटिक्स
● एकीकृत नेविगेशन प्रणाली
●इनेर्शियल प्लेटफार्म स्थिरता
● वाहन नेविगेशन
विद्युत आपूर्ति
| विद्युत आपूर्ति | +5V | -5V |
| वोल्टेज का उतार-चढ़ाव | 4.75V~5.25V | -4.75V~-5.25V |
| नामित रिपल वोल्टेज | 20mV | 20mV |
| बिजली की खपत | 1.5A | 0.6A |
आयाम:
जीरो के परिवहन और भंडारण के लिए आवश्यकताएं
परिवहन सूचना
a) पैकिंग बॉक्स में दी गई दिशा के अनुसार उत्पाद को रखें;
(ख) जब तापमान सीमा -40°C+70°C हो, तो इसे सड़क, रेल, वायु और जल परिवहन द्वारा ले जाने की अनुमति है;
(ग) यह सुनिश्चित करें कि पैकिंग बॉक्स शिपमेंट के दौरान बिना हिलते हुए वाहक से बंधा हो।
भंडारण सूचना
a) पैकिंग बॉक्स में रखे गए उत्पादों को मानक वायुमंडलीय दबाव के तहत वातानुकूलित गोदाम में संग्रहीत किया जाना चाहिए,पर्यावरण तापमान 15°C-35°C है;
b) उत्पाद की भंडारण अवधि 15 वर्ष है।
पैकिंग और निरीक्षण
पैकिंग का निरीक्षण
(क) पैकिंग बॉक्स की उपस्थिति को टक्कर और अन्य भौतिक क्षति के लिए जांचें;
b) उत्पाद को बाहर निकालने के समय स्थैतिक विद्युत संरक्षण किया जाना चाहिए।
प्रसव दस्तावेजों का निरीक्षण
(क) उत्पाद योग्यता प्रमाण पत्र;
b) F70G बंद लूप फाइबर ऑप्टिक जिरोस्कोप की स्वीकृति रिपोर्ट;
c) F70G बंद-लूप फाइबर ऑप्टिक जिरोस्कोप के लिए रखरखाव निर्देश ((1pcs प्रति बैच)
