| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | F50A |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 200/माह |

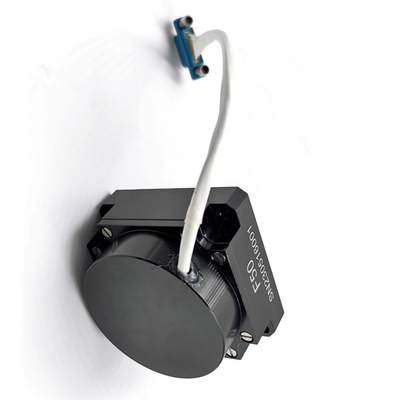

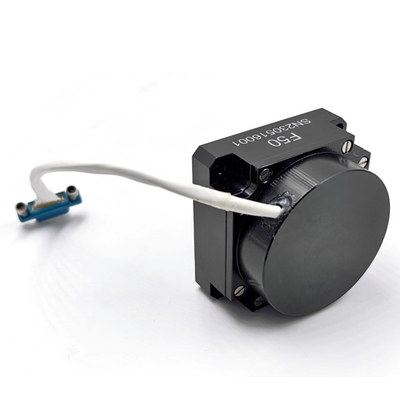

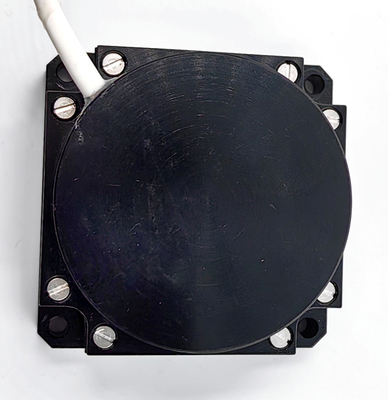

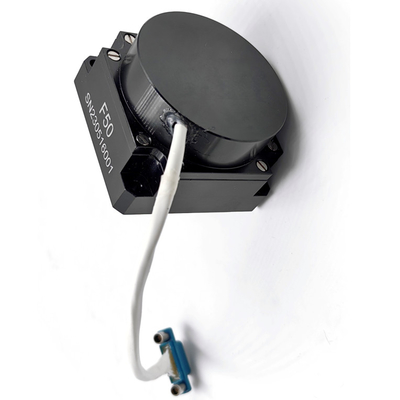

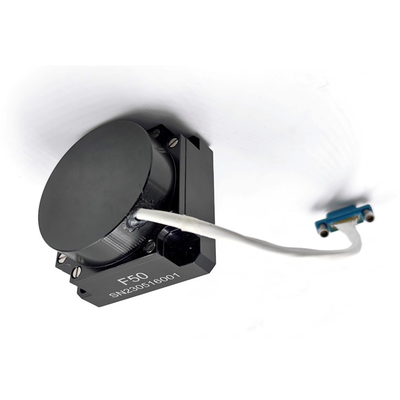

500 डिग्री/एस रेंज जिरो सेंसर एक अक्ष जिरो दर सेंसर कम लागत छोटे आकार के एफओजी
परिचय
यह उत्पाद ऑप्टिकल सग्नैक प्रभाव पर आधारित एक जड़ता कोण दर सेंसर है, जिसका उपयोग उत्पाद की संवेदनशील धुरी के साथ वाहक की कोण दर को मापने के लिए किया जाता है।उत्पाद की कोणीय दर सेंसर इकाई एक ऑप्टिकल फाइबर अंगूठी है, एक डिजिटल क्लोज्ड-लूप डिटेक्शन सर्किट को बाहरी भौतिक कोणीय दर के कारण होने वाली घड़ी की दिशा में और घड़ी के विपरीत प्रकाश प्रसार के ऑप्टिकल पथ अंतर को निकालने के लिए अपनाया जाता है,जो ऑप्टिकल फाइबर रिंग द्वारा महसूस किया जाता है, और इस बीच एक ऑप्टिकल पथ अंतर संकेत से परिवर्तित एक वोल्टेज संकेत बंद-लूप प्रतिक्रिया और नियंत्रण के अधीन है, ताकि संकेत के मॉड्यूलेशन और demodulation महसूस कर रहे हैं,और कोणीय दर संकेत का पता लगाने का उद्देश्य प्राप्त किया जाता है।
यह उत्पाद एक ऑप्टिकल कोणीय वेग सेंसर इकाई और एक सिग्नल डिटेक्शन इकाई से बना है, जो एकल-अक्ष कोणीय वृद्धि जानकारी और आंतरिक तापमान जानकारी प्रदान करता है।
उत्पाद मुख्य रूप से मध्यम परिशुद्धता वाले जड़ता नेविगेशन सिस्टम, पोजिशनिंग और ओरिएंटेशन सिस्टम और सर्वो स्थिरीकरण सिस्टम जैसे अनुप्रयोगों के लिए उपयुक्त हैं।
मुख्य मापदंड
| सीरियल नंबर | परीक्षण वस्तु | इकाई | तकनीकी आवश्यकताएं |
| 1 | कुल आयाम | मिमी | 50×50×32 |
| 2 | आरंभ समय | 5 | 5s |
| 3 |
शून्य पूर्वाग्रह स्थिरता (10 सेकंड चिकनी) |
(°) /घंटा | ≤0.1 |
| 4 | शून्य पूर्वाग्रह दोहराव | (°) /घंटा | ≤0.1 |
| 5 | यादृच्छिक चलना गुणांक | (o) /h1/2 | ≤0.01 |
| 6 | स्केल फैक्टर नॉनलाइनर | पीपीएम | ≤50 |
| 7 | स्केल फैक्टर दोहराव | पीपीएम | ≤50 |
| 8 | परिचालन तापमान | °C | -40~+70 |
| 9 | भंडारण तापमान | °C | -50~+70 |
| 10 | गतिशील सीमा | (°) /s | ±500 |
| 11 | आपूर्ति वोल्टेज | वी | +5V |
| 12 | स्थिर स्थिति में बिजली की खपत (पूर्ण तापमान) | W | <4 |
| 13 | बैंडविड्थ | हर्ज | ≥200 |
विद्युत आपूर्ति
| सीरियल नंबर | नाम | अनुरोध |
| 1 | बिजली आपूर्ति की सटीकता | ± 5% |
| 2 | पावर रिपल (वीपीपी) | 20mV |
| 3 | आपूर्ति करंट | >1.5A |
उत्पाद के मुख्य घटक इस प्रकार हैंः
कुल आयाम (मिमी): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (एल × डब्ल्यू × एच);
स्थापना आयाम (मिमी): 43 ± 0.1 × 43 ± 0.1 (एल × डब्ल्यू), Φ3.2 मिमी × 4, जैसाकि चित्र में दिखाया गया है।
सावधानी
संबंधित नोट्स इस प्रकार हैं:
