| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 30 ग्राम |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 50/माह |
त्रिअक्षीय कोहरा: शून्य पूर्वाग्रह स्थिरता ≤0.01°/घंटा;जड़त्वीय नेविगेशन के लिए माप सीमा ±300º/s
प्रदर्शन गुण
| क्रमिक संख्या | परीक्षण आइटम | इकाई | तकनीकी आवश्यकताएं |
| 1 | माप सीमा | º/एस | ±300 |
| 2 |
कमरे के तापमान पर शून्य पूर्वाग्रह स्थिरता (100s स्मूथिंग, 1σ) |
º/घंटा | ≤0.01 |
| 3 | शून्य-पूर्वाग्रह पुनरावृत्ति | º/घंटा | ≤0.01 |
| 4 | यादृच्छिक चलने का गुणांक | º/h1/2 | ≤0.001 |
| 5 | स्केल फैक्टर दोहराव योग्यता | पीपीएम | ≤100 |
| 6 | परिचालन तापमान | ℃ | -40~+60 |
| 7 | भंडारण तापमान | ℃ | -50~+70 |
| 8 | वोल्टेज आपूर्ति | वी | +5V |
| 9 | बैंडविड्थ | हर्ट्ज | >200 |
| 10 | स्थिर-अवस्था बिजली की खपत | डब्ल्यू | ≤7 |
| 11 | समय शुरू | मिन | 1 |
| 12 | स्टार्टअप तात्कालिक बिजली की खपत | डब्ल्यू |
≤ 10 (बिजली चालू होने के बाद 3 सेकंड के भीतर)
|
उत्पाद + 5V DC बिजली आपूर्ति द्वारा संचालित है और इसे नकारात्मक बिजली आपूर्ति की आवश्यकता नहीं है।इसकी बिजली आपूर्ति आवश्यकताएँ इस प्रकार हैं: तालिका में दिखाया गया है:
| क्रमिक संख्या | नाम | अनुरोध |
| 1 | बिजली आपूर्ति सटीकता | ±5% |
| 2 | पावर रिपल (वीपीपी) | 20mV |
| 3 | बिजली आपूर्ति करें | >2ए |
यह उत्पाद ऑप्टिकल सैग्नैक प्रभाव पर आधारित एक जड़त्वीय कोणीय दर सेंसर है, जिसका उपयोग उत्पाद के संवेदनशील अक्ष के साथ वाहक की कोणीय दर को मापने के लिए किया जाता है।उत्पाद की एक कोणीय दर संवेदन इकाई एक ऑप्टिकल फाइबर रिंग है, एक डिजिटल बंद लूप डिटेक्शन सर्किट को बाहरी भौतिक कोणीय दर के कारण दक्षिणावर्त और वामावर्त प्रसार प्रकाश के ऑप्टिकल पथ अंतर को निकालने के लिए अपनाया जाता है और ऑप्टिकल फाइबर रिंग द्वारा महसूस किया जाता है, और इस बीच , एक ऑप्टिकल पथ अंतर सिग्नल से परिवर्तित वोल्टेज सिग्नल को बंद लूप फीडबैक और नियंत्रण के अधीन किया जाता है, ताकि सिग्नल के मॉड्यूलेशन और डिमोड्यूलेशन का एहसास हो सके, और उच्च-परिशुद्धता कोणीय दर सिग्नल का पता लगाने का उद्देश्य प्राप्त हो सके।

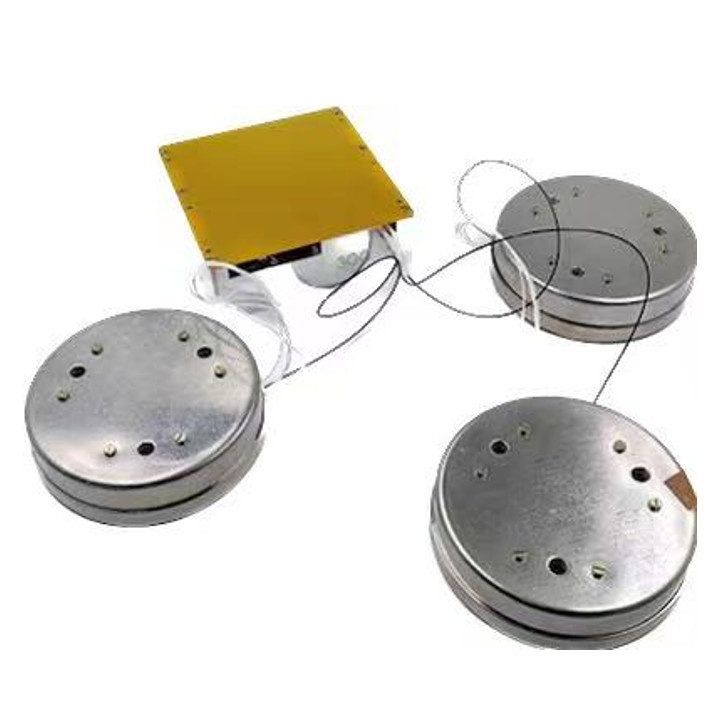

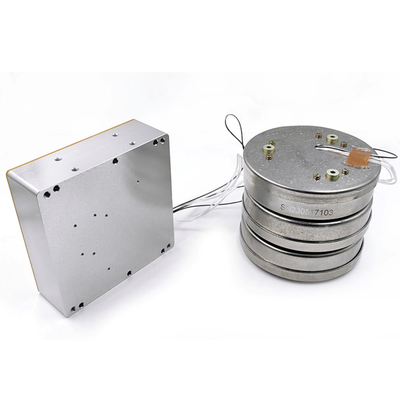

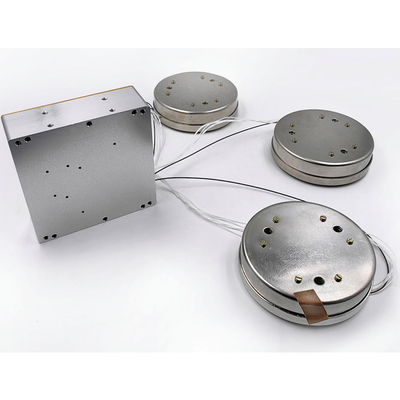

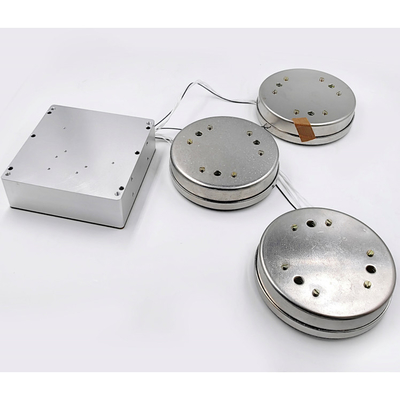

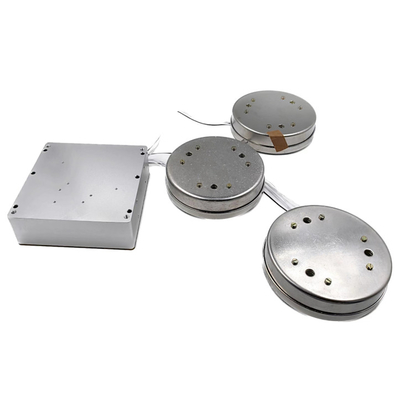

इस उत्पाद में एक ऑप्टिकल कोणीय वेग संवेदन इकाई और एक सिग्नल डिटेक्शन इकाई शामिल है, और यह तीन-अक्ष कोणीय वृद्धि और आंतरिक तापमान की जानकारी प्रदान करता है।
उत्पाद मुख्य रूप से उच्च परिशुद्धता जड़त्वीय नेविगेशन सिस्टम, पोजिशनिंग और ओरिएंटेशन सिस्टम और अन्य अनुप्रयोगों के लिए उपयुक्त हैं।
DIMENSIONS
सर्किट बॉक्स का समग्र आयाम (मिमी): (96 ± 0.1) × (96 ± 0.1) × (32.9 ± 0.1) (एल × डब्ल्यू × एच);
ऑप्टिकल फाइबर सेंसिंग यूनिट का आयाम (मिमी): Ф92 × 27;
सर्किट बॉक्स का स्थापना आयाम (मिमी): (88 ± 0.1) × (84 ± 0.1) (एल × डब्ल्यू), Φ4 मिमी × 4;
ऑप्टिकल फाइबर सेंसिंग यूनिट की स्थापना आयाम:
जैसे चित्र.2 सेंसिंग यूनिट की स्थापना का योजनाबद्ध आरेख जैसा दिखाया गया है।
