| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | सीएमआर 2300 |
| एमओक्यू: | 1 |
| कीमत: | 1300~1500 |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 1000 प्रति माह |

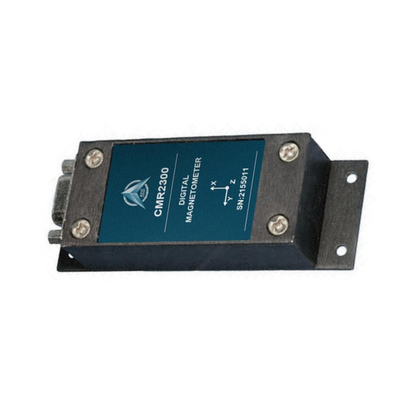

ट्रू नॉर्थ याव एंगल सेंसर रिप्लेस HMR2300 कम कीमत याव एंगल फाइंडर की उच्च उत्पादन क्षमता
▶ मुख्य विशेषता
• ±1 गॉस से अधिक उच्च सटीकता, <0.5% फुल स्केल
• ±2 गॉस की रेंज, <70 µगाउस रिज़ॉल्यूशन
• तीन अक्ष (X, Y, Z) डिजिटल आउटपुट
• 10 से 154 नमूने प्रति सेकंड, चयन योग्य
• RS-232 या RS-485 सीरियल डेटा इंटरफेस
• पीसीबी या एल्यूमीनियम बाड़े विकल्प
• 6-15 वोल्ट डीसी अनियमित बिजली आपूर्ति इंटरफेस
विनिर्देश
| विशेषताएँ | शर्तें | न्यूनतम | प्रकार | अधिकतम | इकाइयाँ |
| बिजली की आपूर्ति | |||||
| आपूर्ति वोल्टेज | पिन 9 पिन 5 (ग्राउंड) को संदर्भित करता है | 6.5 | 15 | वोल्ट | |
| आपूर्ति धारा | Vsupply = 15V. S/R= चालू के साथ | 27 | 35 | mA | |
| तापमान | |||||
| परिचालन | परिवेश | -40 | +85 | ℃ | |
| भंडारण | परिवेश, निष्पक्ष | -55 | 125 | ℃ | |
| चुंबकीय क्षेत्र | |||||
| रेंज | पूर्ण पैमाने (FS), कुल क्षेत्र लागू | -2 | +2 | गॉस | |
| संकल्प | आउटपुट बदलने के लिए लागू क्षेत्र | 67 | माइक्रो-गॉस | ||
| सटीकता | सभी त्रुटियों का RSS@+25℃ ±1 गॉस ±2 गॉस |
0.01 1 |
0.52 2 |
%FS %FS |
|
| रैखिकता त्रुटि | सर्वश्रेष्ठ फिट सीधी रेखा@+25℃ ±1 गॉस ±2 गॉस |
0.1 1 |
0.5 2 |
%FS %FS |
|
| हिस्टैरिसीस त्रुटि | ±2गॉस@+25°℃ पर 3 स्वीप | 0.01 | 0.02 | %FS | |
| दोहराव त्रुटि | +2गॉस@+25°C पर 3 स्वीप | 0.05 | 0.10 | %FS | |
| लाभ त्रुटि | शून्य रीडिंग के लिए लागू क्षेत्र | 0.05 | 0.10 | %FS | |
| ऑफसेट त्रुटि | शून्य रीडिंग के लिए लागू क्षेत्र | 0.01 | 0.03 | %FS | |
| तापमान प्रभाव |
लाभ का गुणांक | -600 ±114 |
ppm/"C | ||
| बिजली आपूर्ति प्रभाव | +6 से +15V से 1 गॉस लागू क्षेत्र के साथ | 150 | ppm/V | ||
| यांत्रिक | |||||
| वज़न | केवल पीसीबी पीसीबी और गैर-फ़्लैंग्ड बाड़ा पीसीबी और फ़्लैंग्ड बाड़ा |
28 94 98 |
ग्राम | ||
| कंपन | परिचालन 2 घंटे के लिए 5 से 10 हर्ट्ज 30 मिनट के लिए 10 हर्ट्ज से 2kHz |
10 2.0 |
|
||
