एकीकृत नौवहन प्रणाली के लिए MEMS जड़त्वीय मापन इकाई

ब्रांड नाम:	Firepower
मॉडल संख्या:	एम6-80
एमओक्यू:	1
कीमत:	930 USD
भुगतान की शर्तें:	टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति करने की क्षमता:	100/महीना

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

CE ROHS

जाइरो मापने की सीमा:

±600°/सेकेंड

जाइरो इन-रन बायस अस्थिरता:

2°/घंटा

जाइरो कोणीय यादृच्छिक चलना:

0.15°/√घंटा

एक्सेलेरोमीटर मापने की सीमा:

±16 ग्राम

परिचालन तापमान:

-40~+105℃

ऑपरेटिंग वोल्टेज:

2.5V ~ 5.5V

पैकेजिंग विवरण:

स्पंज + गत्ते का डिब्बा

आपूर्ति की क्षमता:

100/महीना

प्रमुखता देना:

इमू जड़त्वीय मार्गदर्शन प्रणाली

इन्स जड़त्वीय मार्गदर्शन प्रणाली

जीपीएस के साथ जड़त्वीय नेविगेशन प्रणाली

उत्पाद वर्णन

उत्पाद विवरण

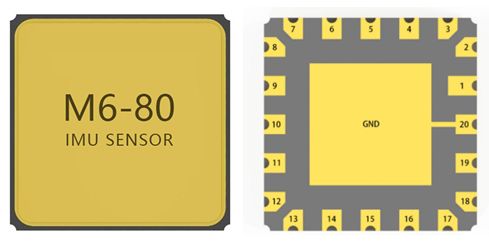

M6-80 ऑटोमोटिव 6-अक्ष मोशन-ट्रैकिंग MEMS डिवाइस

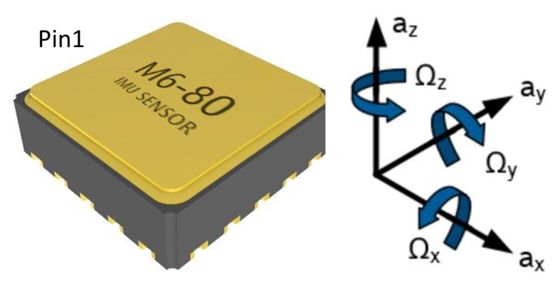

M6-80 एक स्मार्ट इनर्शियल मेजरमेंट यूनिट (IMU) है जिसमें एक त्रि-अक्षीय एक्सेलेरोमीटर, एक त्रि-अक्षीय जाइरोस्कोप और एक मिश्रित सिग्नल ASIC शामिल है जो विन्यास योग्य बैंड दर के साथ लचीले Safe-SPI या UART इंटरफेस के माध्यम से कोणीय दर और त्वरण आउटपुट प्रदान करता है।

मुख्य विशेषताएं

• त्रिअक्षीय, डिजिटल जाइरोस्कोप, विन्यास योग्य गतिशील रेंज ±300°/s, ±600°/s या ±2000°/s
2°/hr इन-रन पूर्वाग्रह अस्थिरता
0.15°/√hr कोणीय यादृच्छिक विचलन (TBD
• त्रिअक्षीय, डिजिटल एक्सेलेरोमीटर, विन्यास योग्य गतिशील रेंज ±6g, ±16g या ±35g (TBD)
• पूर्ण ऑपरेटिंग पर फ़ैक्टरी-कैलिब्रेटेड संवेदनशीलता, पूर्वाग्रह और अक्षीय संरेखणतापमान सीमा
• Safe-SPI &UART संगत डिजिटल इंटरफ़ेस
• ऑन-चिप तापमान सेंसर
• निर्मित परिष्कृत स्व-निदान तंत्र

तकनीकी विशिष्टता

पैरामीटर	परीक्षण स्थिति	न्यूनतम	प्रकार	अधिकतम	इकाई
रेंज	डिफ़ॉल्ट	-	±300	-	°/s
	विन्यास योग्य	-	±600	-	°/s
	विन्यास योग्य	-	±2000	-	°/s
संकल्प	±300°/s रेंज	-	0.012	-	°/s
	±600°/s रेंज	-	0.024	-	°/s
	±2000°/s रेंज	-	0.083	-	°/s
संवेदनशीलता	±300°/s रेंज	-	83	-	LSB/°/s
	±600°/s रेंज	-	42	-	LSB/°/s
	±2000°/s रेंज	-	12	-	LSB/°/s
ओवरलोड रेंज	±300°/s रेंज	2000	-	-	°/s
ओवरलोड रेंज तक पहुंचने के बाद अधिकतम रिकवरी समय	-	-	-	10	एमएस
प्रारंभिक ऑफसेट	प्रारंभिक ऑफसेट (@25℃)	0.15	-	0.15	°/s
ऑफसेट बहाव गति	0.5 K/min के ग्रेडिएंट पर	-0.1	-	0.1	°/s/min
	5 K/min के ग्रेडिएंट पर	-0.3	-	0.3	°/s/min
	चालू होने के बाद पहले 3 मिनट के भीतर	-0.1	-	0.1	°/s/min
संवेदनशीलता त्रुटि	±300°/s, -40℃~105℃	-0.15	-	0.15	%
शोर (आरएमएस)	15Hz फ़िल्टर	-	0.013	0.04	°/s
	60Hz फ़िल्टर	-	0.026	0.08	°/s
	100Hz फ़िल्टर	-	0.034	0.1	°/s
	300Hz फ़िल्टर	-	0.06	0.18	°/s
क्रॉस-अक्ष संवेदनशीलता	अक्ष से अक्ष (-40°C, 25°C, 105℃)	-	-	0.13	%
जी-संवेदनशीलता	स्थैतिक ±1g	-0.04	-	0.04	°/s/g
बीआई@±300°/s	एलन विचलन (@25°C)	-	2	-	°/h
एआरडब्ल्यू@±300°/s	एलन विचलन (@25°C)	-	0.15	-	°/√h
हिस्टैरिसीस	-40°C~105℃	-0.08	-	0.08	°/s
-3 डीबी बैंडविड्थ	15Hz फ़िल्टर	-	15	-	Hz
	60Hz फ़िल्टर	-	60	-	Hz
	100Hz फ़िल्टर	-	100	-	Hz
	300Hz फ़िल्टर	-	300	-	Hz
लो पास फ़िल्टर ऑर्डर	कम से कम	3	-	-
एलपीएफ विलंब	15Hz फ़िल्टर	-	-	34	एमएस
	60Hz फ़िल्टर	-	-	12	एमएस
	100Hz फ़िल्टर	-	-	6	एमएस
	300Hz फ़िल्टर	-	-	1	एमएस

कंपनी प्रोफाइल

शेन्ज़ेन फायरपावर कंट्रोल टेक्नोलॉजी कं, लिमिटेड, की स्थापना 2013 में हुई थी और यह शेन्ज़ेन में पंजीकृत है। कंपनी कंपन त्वरण सेंसर, MEMS जाइरो, IMU, INS, कोण परीक्षण उपकरण और अन्य उत्पादों के अनुसंधान और विकास और उत्पादन के लिए समर्पित एक उच्च तकनीक उद्यम है। कंपनी ने विभिन्न स्थानों जैसे कि शीआन, शेन्ज़ेन और झूहाई में कई स्वचालित उत्पादन लाइनों में निवेश किया है और उनका निर्माण किया है। ये उत्पादन लाइनें MEMS जाइरो, MEMS इनर्शियल नेविगेशन सिस्टम, कंपन त्वरण सेंसर, संचार उत्पादों और कोण परीक्षण उपकरणों के निर्माण को कवर करती हैं।

एक स्वतंत्र नवाचार-उन्मुख उच्च तकनीक उद्यम के रूप में, फायरपावर के पास इनर्शियल नेविगेशन और संचार उत्पादों के लिए चीन की अग्रणी उत्पादन स्थितियाँ हैं। कंपनी हमेशा वैज्ञानिक अनुसंधान और तकनीकी नवाचार के साथ-साथ आत्मनिर्भरता और नियंत्रण को प्राथमिकता देती है। यह स्वतंत्र बौद्धिक संपदा अधिकारों के साथ स्वायत्त नेविगेशन उत्पादों की एक श्रृंखला विकसित करने के लिए प्रतिबद्ध है, जो नागरिक वाहनों और जहाजों के स्वायत्त नेविगेशन धारणा क्षेत्रों में व्यापक रूप से लागू होते हैं। अपनी स्व-विकसित सरणी एल्गोरिदम को मुख्य तकनीक के रूप में उपयोग करते हुए, कंपनी ने इनर्शियल नेविगेशन उत्पादों की एक श्रृंखला विकसित की है जो उपयोगकर्ताओं के वाहकों को वर्तमान स्थिति, त्रि-आयामी रवैया और गति जैसी प्रमुख जानकारी प्रदान कर सकती है, जिससे सटीक स्वायत्त नेविगेशन नियंत्रण प्राप्त होता है।
