| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 3ST-310 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | 1000/माह |

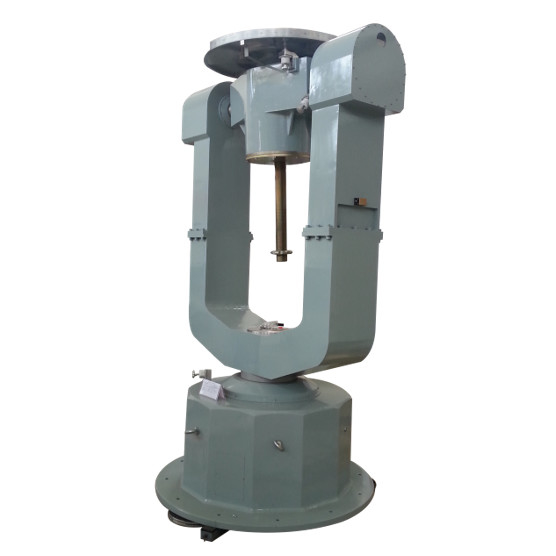

त्रिअक्षीय टर्नटेबल 360 डिग्री निरंतर मुक्त रोटेशन गति सिम्युलेटर तीन अक्ष स्थिति सिम्युलेटर
1 प्रस्तावना
XXX की जरूरतों के अनुसार, स्थिति, गति और सिमुलेशन के कार्यों के साथ तीन-अक्ष टर्नटेबल खरीदना आवश्यक है।
2 मुख्य तकनीकी सूचकांक
2.1 भार भार: 30 किलो
2.2 लोड आकार: व्यास 500 मिमी × 500 मिमी;
2.3 यांत्रिक तालिका संरचना: UUT
2.4 तीन-अक्ष चौराहा: 0.25 मिमी त्रिज्या गेंद के भीतर (मशीनिंग गारंटी)
2.5 झुकाव रोटेशन सटीकता: रोलिंग ± 5
पिच ± 5
असर ± 5
2.6 तीन अक्षों की लंबवतता: रोल अक्ष और पिच अक्ष ± 5
2.7 तीन-अक्ष कोणीय स्थिति की स्थिति निर्धारण सटीकता: ± 6
2.8 तीन-अक्ष कोणीय स्थिति माप का संकल्प: 0.36
2.9 तीन-अक्ष रोटेशन रेंज: तीन-अक्ष निरंतर
2.10 कोणीय दर सीमा: रोल ± 0.001 °/s ~ 400 °/s
पिच ± 0.001 °/s ~ 400 °/s
अज़ीमुथ ± 0.001 °/s-200 °/s
2.11 कोणीय दर सटीकता: 5 × 10-5(360 ° औसत)
5 × 10-4(10 ° औसत)
5 × 10-3(1 डिग्री औसत)
2.12 कोणीय दर स्थिरता: 5 × 10-5(360 ° औसत)
5 × 10-4(10 ° औसत)
5 × 10-3(1 डिग्री औसत)
2.13 अधिकतम कोणीय त्वरण: 200 °/s . रोल करें2
पिच 200 °/s2
असर 100 °/s2
2.15 सिमुलेशन इंटरफ़ेस
डिजिटल सिमुलेशन फ़ंक्शन के साथ, संचार इंटरफ़ेस RS-232, बॉड दर निर्धारित की जाएगी।
2.16 कंडक्टिव स्लिप रिंग (टीबीडी)
लूप एक सामान्य लूप है, जिसमें:
पावर रिंग: 28 वी, 10 ए;
स्लिप रिंग संपर्क प्रतिरोध: 0.005Ω (स्थिर), 0.01Ω (गतिशील)।
2.17 विद्युत आपूर्ति
ए) तीन चरण चार तार, 380V ± 10%, 50 हर्ट्ज ± 3%
बी) एकल चरण, 220V ± 10%, 50HZ ± 3%
2.18 काम करने की स्थिति
ए) ऑपरेटिंग तापमान: 20 ± 10 ℃;
बी) सापेक्षिक आर्द्रता: 50% (30 ℃);
सी) ग्राउंड वायर का ग्राउंडिंग प्रतिरोध 2Ω से कम है;
डी) भूकंपीय अलगाव नींव के साथ;
ई) आसपास कोई मजबूत विद्युत चुम्बकीय हस्तक्षेप नहीं है।
