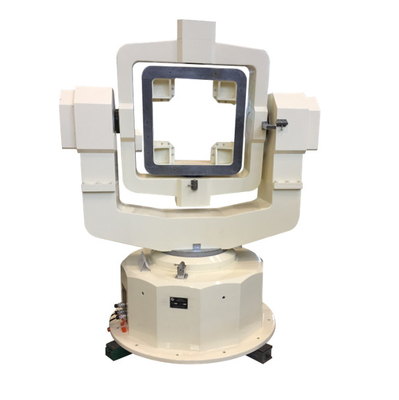

यूओओ टाइप त्रिअक्षीय टर्नटेबल तीन दिशाओं के लिए कोणीय दर

तीन अक्षीय गति स्थिति टर्नटेबल, 3 अक्षीय गति सिम्युलेटर UOO प्रकार

I. अवलोकन

तीन-अक्ष वाले टर्नटेबल का उपयोग मुख्य रूप से मापी गई वस्तु के परीक्षण को प्राप्त करने के लिए कोणीय स्थिति, कोणीय दर और कोणीय त्वरण और अन्य गति प्रोत्साहन के तीन दिशाओं के लिए किया जाता है।

II. मुख्य तकनीकी आवश्यकताएं

1प्रदर्शन आवश्यकताएं

1. भार भारः 10 किलोग्राम से कम नहीं;
2. लोड माउंटिंग सतहः φ320mm, सुपर हार्ड एल्यूमीनियम मिश्र धातु;

2. सटीकता सूचकांक

1. माउंटिंग सतह की समतलताः 0.02 मिमी;
2. तीन अक्षों की औसत धुरी घूर्णन ऊर्ध्वाधरता: ± 20 ′′;
3. रोल अक्षः निरंतर अनंत घूर्णन;
4. अज़ीमुथ धुरीः निरंतर अनंत घूर्णन;
5. पिच अक्षः निरंतर अनंत घूर्णन;
6. तीन-अक्ष झुकाव की घूर्णन त्रुटिः ≤ ± 10 ′′;
7. तीन-अक्ष स्थिति सटीकताः ± 10 ′′;
8. त्रिअक्षीय स्थिति दोहरावः ± 5 ′′;
9. गति सीमाः ± 0.001 °/S ~ ± 500 °/S;

±0.001°/S ~ ±400°/S;

±0.001°/S ~ ±300°/S;

10. अधिकतम कोणीय त्वरणः 400 °/S²;

300 °/S²;

200 °/S²;

11. दर सटीकता और स्थिरताः ω < 1 °/s 5 × 10^-3(1% औसत);

1 °/s ≤ ω < 10 °/s 5 × 10^-4(10 ° औसत);

10 °/s ≤ ω5 × 10^-5(360 डिग्री औसत);

2.3 स्लिप रिंग (वैकल्पिक): 30 रिंग, 2A की नामित धारा;

स्थिर संपर्क प्रतिरोधः 10mΩ से अधिक नहीं;

गतिशील संपर्क प्रतिरोधः 15 mΩ से अधिक नहीं;

2.4 विश्वसनीयता की आवश्यकताएं

विफलता के बीच औसत समय (एमटीबीएफ): 2000 घंटे

निरंतर कार्य समय: 8 घंटे

आयाम चित्रण

कार्य वातावरण

(1) शक्तिः 220V ± 10% 50Hz 2KW;

(2) परिवेश का तापमान: सामान्य प्रयोगशाला वातावरण की आवश्यकताएं;

(3) परिवेश आर्द्रताः ≤ 80RH;
