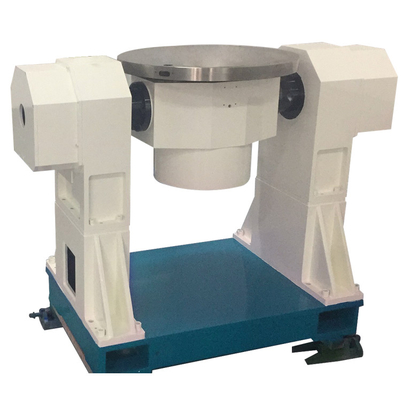

टेबल टाइप 2 एक्सिस टर्नटेबल जड़त्वीय डिवाइस और सेंसर के लिए

दो अक्षीय टर्नटेबल परीक्षण और इनेर्शियल डिवाइस और सेंसर के लिए कैलिब्रेट

I. मुख्य उपयोग और कार्य

टर्नटेबल हमारी कंपनी द्वारा उत्पादित एक टेबल प्रकार संरचना परीक्षण उपकरण है, जिसका उपयोग जड़ता माप इकाई के पता लगाने और परीक्षण के लिए किया जा सकता है,और अन्य उपकरणों के दो आयामी घूर्णन कोण के कैलिब्रेशन और माप के लिए भी इस्तेमाल किया जा सकता है.

इसके मुख्य कार्य हैंः

1. आंतरिक अंगूठी और बाहरी अंगूठी और प्रदर्शन कोण का सटीक घूर्णन कोण;

2क्षैतिज समायोजन का कार्य;

3. संरेखित करें और स्थापना की स्थिति पर लक्ष्य;

4. यांत्रिक मेज शरीर पर पैमाने की अंगूठी प्रारंभिक कोण संकेत का एहसास;

5. मैकेनिकल टेबल बॉडी मैन्युअल इंडेक्सिंग को महसूस करने के लिए ऑपरेटिंग हैंड व्हील और हैंडल का उपयोग करती है;

6. आंतरिक रिंग शाफ्ट और बाहरी रिंग शाफ्ट में यांत्रिक तालाबंदी का कार्य होता है;

7डिजिटल डिस्प्ले इलेक्ट्रिक बॉक्स में RS232 इंटरफ़ेस है।

II. मुख्य तकनीकी संकेतक

1कुल आयामः टेबल बॉडी 900 मिमी (750 मिमी (900 मिमी)

कुल वजनः लगभग 650 किलोग्राम।

3मैकेनिकल टेबल बॉडी का टेबल टॉप

(1) टेबल टॉप सामग्रीः HT250

(2) टेबल का आकार (अनुकूलित): (450mm/ (320mm.

(3) टेबल की समतलता: 0.02 मिमी।

(4) मेज के सामने का प्रवाहः 0.03 मिमी।

(5) टेबल लोड इंस्टॉलेशन फॉर्मः समान रूप से "एम" के आकार के टी-आकार के रिवल्स वितरित करें।

(6) असर क्षमताः भार भार 50 किलोग्राम से कम नहीं होना चाहिए; भार ऊंचाई 200 मिमी से अधिक नहीं होनी चाहिए।

4. आंतरिक अंगूठी शाफ्ट

(1) कोण सीमाः निरंतर और अनंत

(2) झुकाव रोटेशन त्रुटिः ± 1.5 (

(3) कोणीय स्थिति माप की सटीकताः ± 3 (

(4) डिस्प्ले रिज़ॉल्यूशनः 0.36 (

(5) कोणीय स्थिति माप की दोहरावशीलताः 2 (

(6) डिस्प्लेः 0 ~ 359.9999 °

5. बाहरी अंगूठी शाफ्ट

(1) कोण सीमा; (90(

(2) झुकाव रोटेशन त्रुटिः ± 2 (

(3) कोणीय स्थिति माप की सटीकताः ± 5 (

(4) डिस्प्ले रिज़ॉल्यूशनः 0.36 (

(5) कोणीय स्थिति माप की दोहरावशीलताः 2 (

(6) डिस्प्ले मोडः 0-359.9999 डिग्री;

6दो अक्षों की लंबवतता त्रुटिः ± 5 (

7क्षैतिज समायोजन सीमाः (2

8क्षैतिज समायोजन सटीकताः 3

उपयोग की शर्तें

परिवेश का तापमानः 20 °C (5 °C)

2सापेक्ष आर्द्रता 80% आरएच।

3. टर्नटेबल को कंपन पृथक आधार पर रखा जाता है।

4. प्लेन टेबल प्रयोगशाला में वायु प्रवाह स्थिर है, विद्युत चुम्बकीय हस्तक्षेप के बिना, और कोई हिंसक कंपन और आसपास के प्रभाव नहीं है.

5- पृथक्करण प्रतिरोध: पृथक्कृत बिंदुओं के बीच और पृथक्कृत बिंदुओं और खोल के बीच पृथक्करण प्रतिरोध 20 एम से कम नहीं होना चाहिए।
