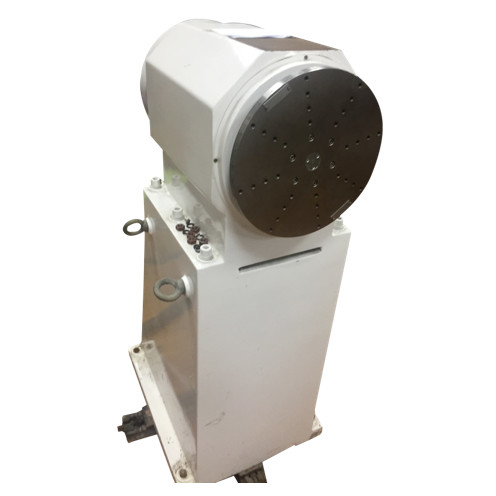

थर्मल चैंबर के साथ जड़त्वीय नेविगेशन टेस्ट सिंगल एक्सिस टर्नटेबल 10 किग्रा

स्वचालित आईएनएस अनुकरण और परीक्षण टर्नटेबल, थर्मल चैम्बर के साथ जड़त्वीय नेविगेशन परीक्षण बेंच

मुख्य तकनीकी संकेतक

1. मैकेनिकल टेबल बॉडी का टेबल टॉप

टेबल टॉप सामग्री: स्टेनलेस स्टील

टेबल टॉप का अधिकतम भार भार: 30 किग्रा

③ टेबल का आकार: 320mm

④ टेबल की समतलता: 0.02 मिमी

टेबल एंड फेस का रनआउट: 0.05 मिमी

⑥ मेज पर बढ़ते पेंच छेद: 25 मिमी (रेडियल आकार, 5 छेद × 8 लाइनें समान रूप से वितरित)

चुंबकीय प्रवाह रिसाव: 1mT से कम

2. शाफ्टिंग की रोटेशन सटीकता: ± 3

3. कोणीय स्थिति सीमा: 0.0000 ° ~ ± 359.999 °

4. कोणीय स्थिति सटीकता: ± 3

5. कोणीय संकल्प 0.0001 °

6. कोणीय दर सीमा 0.001 °/s ~ 1000 °/s

7. कोणीय दर सटीकता और दर स्थिरता

<1 °/s 5 × 10^-3(1 डिग्री औसत)

② 1 °/s < < 10 °/s 5 × 10^-4(10 ° औसत)

10 °/s < 5 × 10^-5(360 ° औसत)

8. कोणीय त्वरण रेंज: 1 °/s²~ 100 °/s²(प्रारंभिक डिफ़ॉल्ट: 10 °/s)

9. अधिकतम कोणीय त्वरण 300 °/s²

10. स्विंग रेंज: 0 डिग्री ~ ± 45 डिग्री

11. स्विंग चक्र: 2S ~ 20s

12. नियंत्रण प्रणाली की बैंडविड्थ: 10 हर्ट्ज (-3 डीबी)

13. विश्वसनीयता

① लगातार काम करने का समय: 48 घंटे

विफलताओं के बीच का औसत समय 2000h

14. स्लिप रिंग 30 लूप को गोद लेती है, जिसमें 2A/20 लूप (ट्विस्टेड पेयर शील्डेड वायर) और 3A/10 लूप (बिना शील्ड वाले वायर) शामिल हैं।

15. तापमान नियंत्रण बॉक्स सिस्टम (वैकल्पिक)

वर्किंग कैविटी का आकार W500mm × H500mm × D500mm . से कम नहीं होना चाहिए

② तापमान नियंत्रण सीमा: -45 ℃ ~ 85 ℃

तापमान नियंत्रण सटीकता: ± 1 ℃

④ ताप और शीतलन दर: ± 2 ℃ / मिनट (पूरी प्रक्रिया में औसत)

16. टर्नटेबल कंप्यूटर में टर्नटेबल के संचालन से संबंधित डेटा को स्टोर करने की क्षमता होती है, जैसे समय, टर्नटेबल स्थिति और कोणीय दर, और सीरियल पोर्ट के माध्यम से वास्तविक समय में डेटा आउटपुट करने की क्षमता होती है।आउटपुट आवृत्ति ≥ 5 हर्ट्ज है।बाहरी कंप्यूटर (सीरियल पोर्ट के माध्यम से) के माध्यम से टर्नटेबल और तापमान के संचालन को नियंत्रित करने में सक्षम।संचार प्रोटोकॉल: RS232 9.6Kbs।इलेक्ट्रिक कंट्रोल बॉक्स का रियर पैनल एक मानक RS232 सीरियल इंटरफ़ेस के साथ प्रदान किया गया है।
