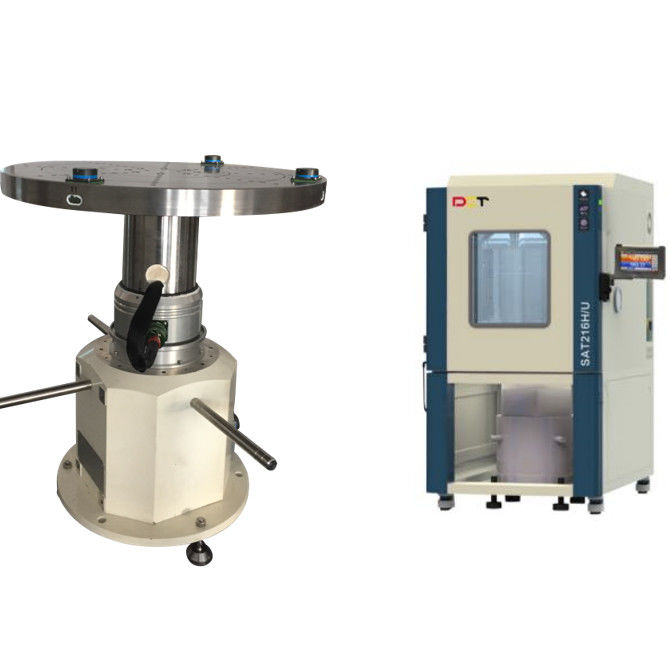

3 '' रोटेशन सटीकता 1 एक्सिस टर्नटेबल तापमान कक्ष के साथ

तापमान कक्ष के साथ 3'' घूर्णन सटीकता के साथ 1 अक्ष के घूर्णन तख्ती

मुख्य तकनीकी संकेत

1मैकेनिकल टेबल बॉडी का टेबल टॉप

1 टेबल टॉप सामग्रीः स्टेनलेस स्टील

2 टेबल टॉप का अधिकतम भार भारः 30 किलो

3 टेबल का आकार: Φ 320 मिमी

4 मेज की सपाटताः 0.02 मिमी

5 तालिका के अंत के चेहरे का प्रवाहः 0.05 मिमी

6 टेबल पर घुड़सवार पेंच छेदः 25 मिमी (रेडियल आकार, 5 छेद × 8 समान रूप से वितरित लाइनें)

7चुंबकीय प्रवाह रिसावः 1mT से कम

2. शाफ्टिंग की घूर्णन सटीकताः ± 3 ′′

3कोण स्थिति सीमाः 0.0000 ° ~ ± 359.9999 °

4कोणीय स्थिति सटीकताः ± 3 ′′

5. कोणीय संकल्प 0.0001 °

6. कोणीय दर सीमा 0.001 °/s ~ 1000 °/s

7. कोणीय दर सटीकता और दर स्थिरता

1 ω < 1 °/s 5 × 10^-3(1% औसत)

2 1 °/s < ω < 10 °/s 5 × 10^-4(10 ° औसत)

3 10 °/s < ω 5 × 10^-5(360 ° औसत)

8कोणीय त्वरण सीमाः 1 °/सेकंड²~ 100 °/s²(प्रारंभिक डिफ़ॉल्टः 10 °/s)

9अधिकतम कोणीय त्वरण 300 °/सेकंड²

10स्विंग रेंजः 0 ° ~ ± 45 °

11. स्विंग चक्रः 2S ~ 20s

12नियंत्रण प्रणाली का बैंडविड्थः 10 हर्ट्ज (-3 डीबी)

13विश्वसनीयता

1 निरंतर कार्य समय: 48 घंटे

2 विफलताओं के बीच का औसत समय 2000 h

14स्लिप रिंग में 30 लूप्स हैं, जिनमें 2A/20 लूप्स (ट्वॉइस्ड जोड़ी शील्ड वायर) और 3A/10 लूप्स (अनशील्ड वायर) शामिल हैं।

15. तापमान नियंत्रण बॉक्स प्रणाली (वैकल्पिक)

1 काम करने वाली गुहा का आकार W500mm × H500mm × D500mm से कम नहीं होना चाहिए

2 तापमान नियंत्रण सीमाः -45 °C ~ 85 °C

3 तापमान नियंत्रण सटीकताः ± 1 °C

4 हीटिंग और कूलिंग दरः ± 2 °C/मिनट (पूरी प्रक्रिया में औसत)

16. टर्नटेबल कंप्यूटर में टर्नटेबल के संचालन से संबंधित डेटा, जैसे समय, टर्नटेबल की स्थिति और कोणीय दर को संग्रहीत करने की क्षमता है,और सीरियल पोर्ट के माध्यम से वास्तविक समय में डेटा आउटपुट करने की क्षमता है. आउटपुट आवृत्ति ≥ 5 हर्ट्ज है. एक बाहरी कंप्यूटर (एक सीरियल पोर्ट के माध्यम से) के माध्यम से टर्नटेबल के संचालन और तापमान को नियंत्रित करने में सक्षम है. संचार प्रोटोकॉलः RS232 9.6Kbs.विद्युत नियंत्रण बॉक्स के पीछे पैनल एक मानक RS232 सीरियल इंटरफ़ेस के साथ प्रदान की जाती है.

एकल-अक्ष बहु-कार्यात्मक टर्नटेबल का उपयोग विभिन्न स्थिति, दर और स्विंग परीक्षणों और दर जिरोस्कोप और इसकी जड़ता माप इकाई के पता लगाने के लिए किया जाता है।टर्नटेबल भी तापमान नियंत्रण बॉक्स के बाद उच्च और निम्न तापमान की स्थिति में जड़ता नेविगेशन उपकरणों और जड़ता नेविगेशन प्रणालियों के प्रदर्शन परीक्षण के लिए इस्तेमाल किया जा सकता है, तापमान नियंत्रण प्रणाली और सहायक शाफ्ट खरीदे जाते हैं।

इसके मुख्य कार्य इस प्रकार हैं:

1. स्थिति नियंत्रण, गति नियंत्रण और स्विंग नियंत्रण कार्य;
2. इसमें कंप्यूटर स्वचालित राज्य नियंत्रण, डेटा अधिग्रहण, प्रसंस्करण और प्रदर्शन के कार्य हैं।

3, गति सीमा सेटिंग और अति गति सुरक्षा कार्यों के साथ;

4पूर्ण तापमान परीक्षण तापमान नियंत्रण बॉक्स, तापमान नियंत्रण प्रणाली और सहायक शाफ्ट से लैस होने के बाद किया जा सकता है।
