| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | ST600 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी, एल/सी |
| आपूर्ति करने की क्षमता: | 10/3 महीने |
जड़त्वीय नेविगेशन प्लेटफॉर्म संयोजन का एकल अक्ष स्थिति टर्नटेबल परीक्षण प्रयोग

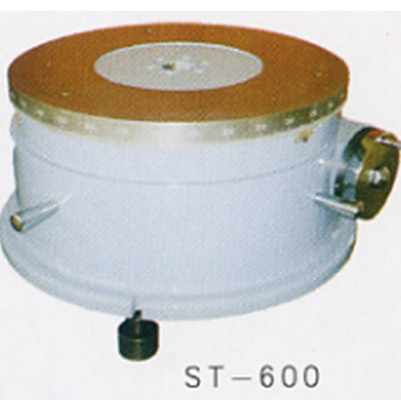

ST-160, ST-380, ST-600 एकल अक्ष यांत्रिक संरचना को अपनाते हैं।ST-160, ST-600 ओआरएम और वर्मव्हील मैनुअल ड्राइव को अपनाते हैं।यह मुख्य रूप से जड़त्वीय नेविगेशन प्लेटफॉर्म संयोजन के प्रयोग का परीक्षण करने के लिए उपयोग किया जाता है।
मुख्य तकनीकी पैरामीटर
| वस्तु | एसटी-160 | एसटी-380 | एसटी-600 |
| भर क्षमता | 10 किग्रा | 30 किलो | 200 किलो |
| परीक्षण वस्तु अधिकतम आकार | 150x200 मिमी | 380x500 मिमी | 580x755 मिमी |
| टेबल पहलू आकार | Ø160 मिमी | 380mm | 600mm |
| टेबल पहलू समतलता | 0.01 एम एम | 0.01 ~ 0.05 मिमी | 0.05 मिमी |
| टेबल पहलू झटका मूल्य | 0.01 एम एम | 0.01 ~ 0.05 मिमी | 0.05 मिमी |
| टेबल के पहलू और जमीन के बीच की दूरी | 250 मिमी | 120 मिमी | 250 मिमी |
| कोणीय स्थिति प्रदर्शन मोड | डिजिटल डिस्प्ले मीटर | स्केल लाइन मान इंगित करती है | टेबल पहलू के चारों ओर स्केल लाइन, प्रत्येक लाइन के लिए 0.5', स्केल डिवीजन सटीकता 10'' |
| रोटरी कोण रेंज | 360° | 4x90° चार-स्टेशन | 360° |
| काम प्रणाली | स्थान | स्थान | स्थान |
| मशीन शरीर का वजन | अप्रैल 30 किग्रा | अप्रैल 40 किग्रा | अप्रैल 100 किग्रा |
| मशीन बॉडी आउटलाइन साइज | अप्रैल 350x350x250mm | अप्रैल 420x400x120mm | अप्रैल 600x250mm |
कार्य सूचकांक
| वस्तु | एसटी-160 | एसटी-380 |
| कोणीय स्थिति माप सटीकता | ±3″ | ±5″ |
| कोणीय स्थिति माप संकल्प | ±0.36″ | |
| कोणीय स्थिति माप दोहराव | ±2″ | ±3″ |
