| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 3केटीडी-311 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | 10/6 महीने |

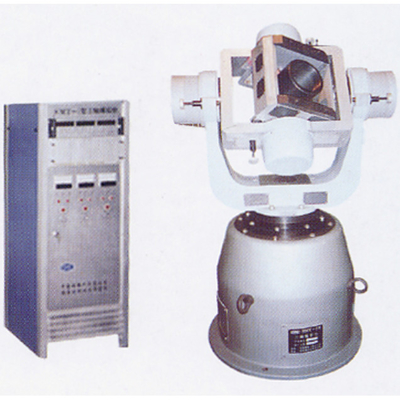

मल्टी-फ़ंक्शन मोशन सिम्युलेटर 3 अक्ष, तीन अक्ष टर्नटेबल अनुकरण स्थिति, दर, कोणीय गति
3KTD-311 तीन अक्ष स्वचालित फ्रेम-प्रकार, बहु-कार्य, यांत्रिक शाफ्टिंग गतिशील सिमुलेशन परीक्षण उपकरण है।यह मुख्य रूप से जड़त्वीय नेविगेशन प्रणाली की स्थिति, दर और बोलबाला परीक्षण के लिए उपयोग किया जाता है।यह कंप्यूटर द्वारा नियंत्रित और संसाधित किया जाता है, उच्च परिशुद्धता, विस्तृत गतिशील रेंज और इसी तरह की सुविधाओं का मालिक है।
सामान्य सुविधाएँ
| भर क्षमता | 20 किलो |
| अधिकतम मापा वस्तु आकार | 220मिमी x 220मिमी x 280मिमी |
| डगमगाने की त्रुटि |
आंतरिक / बाहरी फ्रेम: ± 4 '' मध्य फ्रेम: ±6'' |
| रोटरी कोण रेंज | तीन अक्ष सतत अनंत |
| अक्ष लंबवतता |
मध्य-आंतरिक फ्रेम ±5'' मध्य-बाहरी रिंग ±5'' |
| काम प्रणाली | स्थिति, दर, स्विंग |
| टेबल बॉडी वेट | लगभग 800 किग्रा |
| टेबल बॉडी आउटलाइन | लगभग 800 मिमी x 700 मिमी x 1300 मिमी |
| विद्युत नियंत्रण कैबिनेट | 19 ''मानक कैबिनेट, ऊंचाई: 1600mm |
| प्रवाहकीय पर्ची के छल्ले |
उपयोगकर्ता के छल्ले: 70 रिंग्स x 3एआर |
कार्य सूचकांक
| कोणीय स्थिति माप सटीकता | ±3'' |
| कोणीय स्थिति माप संकल्प | 0.36'' |
| कोणीय स्थिति माप दोहराव | ±2'' |
| कोणीय स्थिति नियंत्रण सटीकता | ±5'' |
| दर सीमा |
आंतरिक फ्रेम: 0.001 डिग्री / एस ~ 400 डिग्री / एस मध्य फ्रेम: 0.001°/s~200°/s |
| दर सटीकता और स्थिरता | 5x10-5(360° औसत) |
| अधिकतम कोण त्वरण |
आंतरिक फ्रेम 220 डिग्री / एस2, मध्य-फ्रेम 130°/s2, बाहरी फ्रेम 50°/s2, |
| बोलबाला आयाम |
आंतरिक फ्रेम: ± 45 डिग्री मध्य-फ्रेम: ± 30 डिग्री बाहरी फ्रेम: ± 10 डिग्री |
| बोलबाला अवधि | 5सेकंड~12सेकंड |
| नियंत्रण प्रणाली बैंडविड्थ |
आंतरिक फ्रेम: 10 हर्ट्ज मध्य फ्रेम: 10 हर्ट्ज बाहरी फ्रेम: 5 हर्ट्ज |
