| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | F70-1 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 200/माह |
F70 कम पूर्वाग्रह फाइबर gyro कम शोर ऑप्टिक gyro.pdf
नेविगेशन Gyro कम लागत जड़त्वीय Gyro सेंसर एविएशन Gyro सेंसर

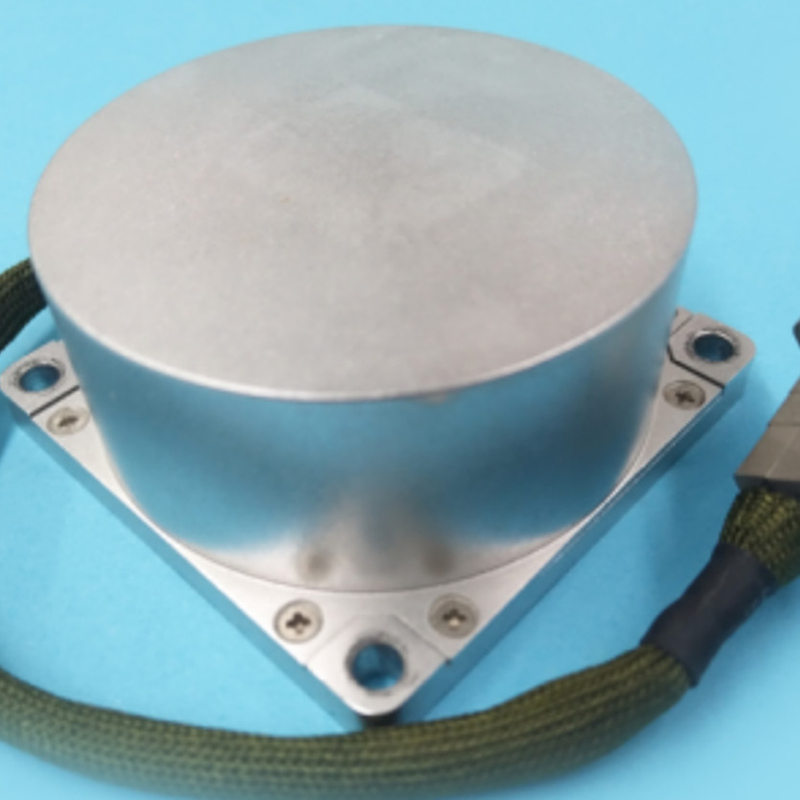

F70 इंटरफेरोमेट्रिक डिजिटल क्लोज-लूप सिंगल-एक्सिस फाइबर ऑप्टिक जाइरो है।यह उच्च बैंडविड्थ, कम सक्रियण समय, सदमे प्रतिरोध, कंपन प्रतिरोध और सस्ती लागत की विशेषता वाले पारंपरिक यांत्रिक जाइरो के लिए एकदम सही प्रतिस्थापन है।F70 FOG एम्बेडेड डिजिटल सिग्नल प्रोसेसर को अपनाता है।एकीकृत अनुकूली फ़िल्टर पूर्वाग्रह स्थिरता और कोण यादृच्छिक चलने को 50% -70% तक कम कर देता है, तकनीक जो न केवल तापमान के प्रभाव को कम करती है बल्कि पूर्वाग्रह स्थिरता, कोण यादृच्छिक चलने, स्केल कारक रैखिकता और मजबूती में भी काफी सुधार करती है।असाधारण पूर्वाग्रह स्थिरता, कोण यादृच्छिक चलना और सदमे के प्रतिरोध इसे विभिन्न सैन्य और औद्योगिक अनुप्रयोगों के लिए आदर्श बनाते हैं।F70एक कोणीय गति संवेदक है जो प्रकाश, तंत्र और इलेट्रिकिटी के साथ एकीकृत है।यह Sagnac ef fect और क्लोज लूप कंट्रोल टेस्ट टेक्नोलॉजी पर आधारित है।यह पूरे क्लोज लूप प्रक्रिया को साकार करते हुए, दो ऑप्ससाइट ट्रांसमिशन लाइट द्वारा उत्पन्न चरण अंतर पी द्वारा परीक्षण, प्रक्रियाओं और प्रतिक्रियाओं का परीक्षण करता है।आइटम मुख्य रूप से ऑप्टिकल पथ इकाइयों, सर्किट इकाइयों और संरचनात्मक इकाई द्वारा रचित है।इसमें सरल संरचना ई है, कोई हिलता हुआ भाग नहीं है, कोई पहने हुए हिस्से नहीं हैं, तेज शुरुआत, छोटी मात्रा और इलेक्ट्रोम इकैनिकल जाइरो की तुलना में हल्का है।यह मिसाइल मार्गदर्शन और नियंत्रण, टैंक और लड़ाकू वाहन की स्थिति और लक्ष्य प्रणाली, जहाज के फोटोइलेक्ट्रिकल ट्रैकिंग सिस्टम में व्यापक रूप से इस्तेमाल किया जा सकता है।
अनुप्रयोग क्षेत्र: मध्यम और उच्च परिशुद्धता जड़त्वीय नेविगेशन सिस्टम, पोजिशनिंग और ओरिएंटेशन सिस्टम, रवैया माप प्रणाली, सर्वो स्थिरीकरण प्रणाली इत्यादि में अनुप्रयोग।
| परियोजना | इकाई | F70-98 |
| माप सीमा | /s | -400~+400 |
| कमरे के तापमान में पूर्वाग्रह स्थिरता (º/h,100s,1σ) | /घंटा | 0.012 |
| निश्चित तापमान में पूर्वाग्रह दोहराव (º / h, 100s, 1σ) | /घंटा | 0.012 |
| पूर्ण तापमान में पूर्वाग्रह दोहराव (º / h, 100s, 1σ) |
/घंटा
|
0.03
|
| रैंडम वॉक गुणांक | /√h | 0.0025 |
| स्केल फैक्टर नॉनलाइनियर | पीपीएम | 10 |
| स्केल फैक्टर रिपीटेबिलिटी | पीपीएम | 10 |
| स्केल फैक्टरअसममिति | पीपीएम | 10 |
| समय शुरू | मिनट | 5 |
| बैंडविड्थ | हर्ट्ज | 200 |
| बिजली की आपूर्ति | वी | -5,+5 |
| शक्ति | वू | 6 |
| परिचालन तापमान | ℃ | -40~+65 |
| भंडारण तापमान | ℃ | -45~+85 |
| कंपन | हर्ट्ज, जी 2 / हर्ट्ज | 20～2000,0.06 |
| झटका | जी, एमएस | 30,11 |
| डेटा ताज़ा दर | हर्ट्ज | 200~2000 |
| बॉड दर | बीपी | 115200~921600 |
| उत्पादन विधि | / | प्रसारण (डिफ़ॉल्ट) / ट्रिगर (कस्टम) |
| इंटरफ़ेस स्तर | / | रुपये-422 |
| योजक | / | J30J-15TJL |
| आकार आकार | मिमी | 70×32 |
