| ब्रांड नाम: | AVIC |
| मॉडल संख्या: | F98 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 50/माह |

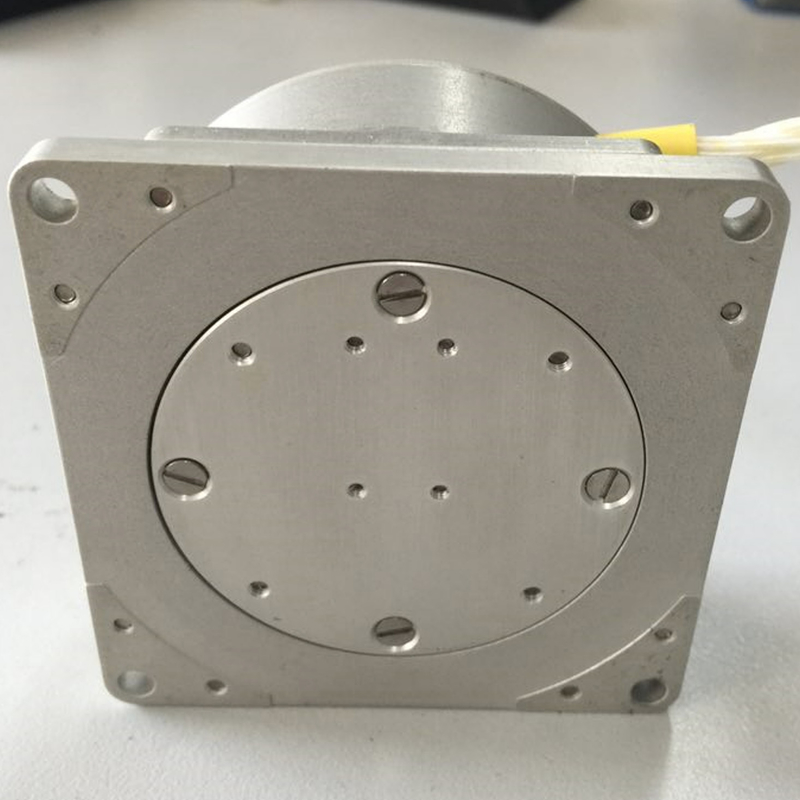

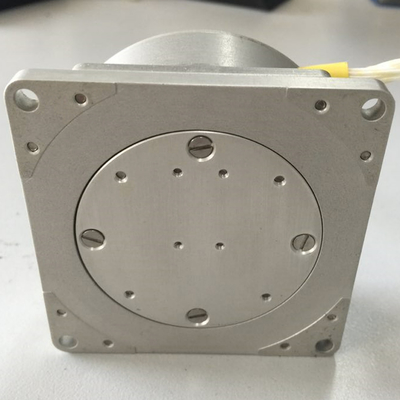

F98 1 अक्ष FOG एकल अक्ष फाइबर जिरो सेंसर कम b...
0.03°/घंटा पूर्वाग्रह जिरो इनेर्शियल जिरो कोणीय दर सेंसर
विवरण
F98 एकल-अक्ष फाइबर ऑप्टिक जिरोस्कोप प्रकाश, मशीन और बिजली को एकीकृत करने वाला एक पूर्ण-ठोस-राज्य उच्च-सटीक कोणीय दर जड़ता सेंसर डिवाइस है।उत्पाद में उच्च परिशुद्धता और उच्च विश्वसनीयता की विशेषताएं हैं.
उत्पाद में शून्य पूर्वाग्रह स्थिरता 0.03°/h (10s smooth) से कम या उसके बराबर है, प्रतिक्रिया आवृत्ति बैंडविड्थ, ±5V DC बिजली की आपूर्ति, 5W से कम शक्ति और RS422 डिजिटल संचार मोड को अपनाता है,जो उपयोगकर्ताओं के लिए उपयोग करने के लिए सुविधाजनक है, और पारंपरिक यांत्रिक जिरोस्कोपों को बदलने के लिए एक आदर्श जड़ता उपकरण है।
अनुप्रयोग क्षेत्र: उच्च परिशुद्धता वाले जड़ता नेविगेशन प्रणालियों, पोजिशनिंग और अभिविन्यास प्रणालियों, रुख माप प्रणाली, सर्वो स्थिरीकरण प्रणालियों आदि में अनुप्रयोग।
आवेदन
●यूएवी/एयूवी/हेलीकॉप्टर ●तकनीकी परमाणु हथियार ●एयरनॉटिक्स और एस्ट्रोनॉटिक्स
●इंटीग्रेटेड नेविगेशन सिस्टम ●इनेरशियल प्लेटफॉर्म स्टेबलाइजिंग ●वाहन नेविगेशन
प्रदर्शन विशेषताएं
| नहीं. | पैरामीटर | F98-400 | इकाई | टिप्पणियाँ | ||||||
| 1 | अधिकतम कोणीय दर | ±400 | °/s | |||||||
| 2 | स्केल फैक्टर |
1650000 × (1±10%) |
SP/°/s | |||||||
| 3 | कमरे के तापमान में स्केल फैक्टर गैर-रैखिकता | ≤20 | पीपीएम | @25°C |
||||||
| 4 | कमरे के तापमान में स्केल फैक्टर दोहराव | ≤20 | पीपीएम | @25°C | ||||||
| 5 |
पूर्ण पैमाने कारक पुनरावृत्ति तापक्रम
|
≤50 | पीपीएम | -40°C~+70°C | ||||||
| 6 | कमरे के तापमान में पूर्वाग्रह स्थिरता | ≤0.02 |
दसियाँ 1σ,°/h |
@25°C | ||||||
| 7 | कमरे के तापमान में पूर्वाग्रह दोहराव | ≤0.01 | 1σ,°/h | पूर्वाग्रह | ||||||
| 8 | टूल तापमान में पूर्वाग्रह दोहराव | ≤0.03 | 1σ,°/h | -40°C~+70°C | ||||||
| 9 | तापमान परिवर्तन में पक्षपात स्थिरता | ≤0.015 |
सौ 1σ,°/h |
0.3°C/मिनट,-40°C~+70°C | ||||||
| 10 | यादृच्छिक चलना | ≤0.003 | °/ | |||||||
| 11 | सक्रियण समय | 0 | मिन | |||||||
| 12 | कंपन के दौरान/कंपन से पहले/कंपन के बाद पूर्वाग्रह मूल्य | ≤0.05 | °/घंटा | |||||||
| 13 | वाइरस मूल्य कंपन से पहले/बाद में) | ≤0.05 | °/घंटा | |||||||
| 14 | चुंबकीय संवेदनशीलता | ≤0.01 | °/घंटा/जी | |||||||
| 15 | सीमा मान | ≤0.02 | °/घंटा | |||||||
| 16 | कंपन |
20 हर्ट्ज ₹2000 हर्ट्ज
|
हर्ट्ज/10 मिनट | |||||||
| एक्स | Y | Z | ||||||||
|
कंपन स्पेक्ट्रम |
||||||||||
| 17 | प्रभाव | 15g ((3 गुना) | आधा साइनस तरंग/11 एमएस | |||||||
| ±X | ±Y | ±Z | ||||||||
आयाम
