| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | MFOG-103 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 50/माह |

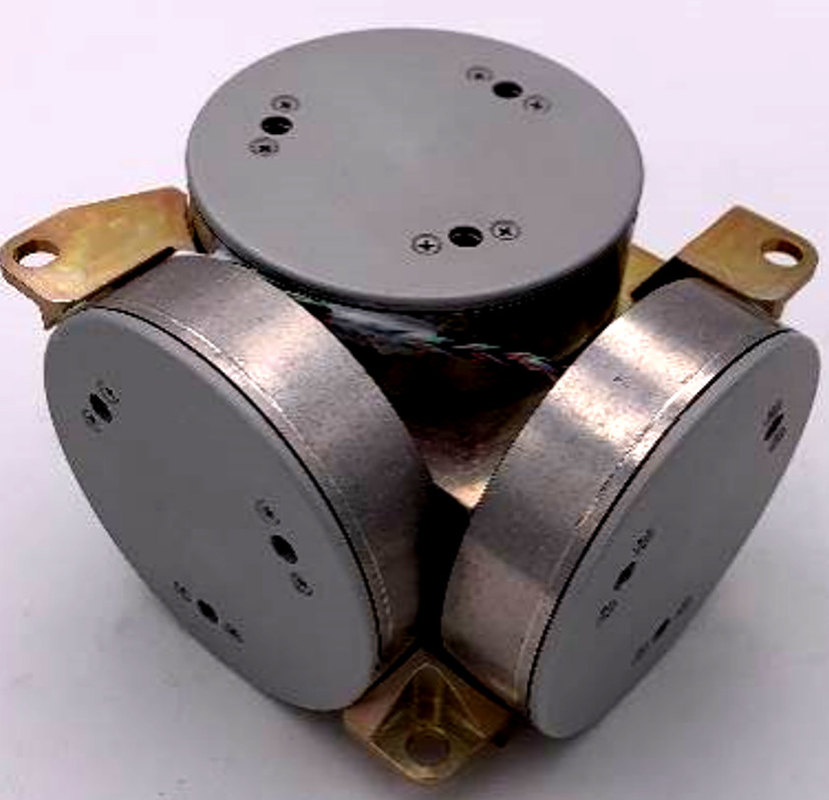

ऑप्टिकल Sagnac प्रभाव 3 अक्ष FOG फाइबर ऑप्टिक जाइरो सेंसर पर आधारित जड़त्वीय कोणीय दर सेंसर
यह उत्पाद ऑप्टिकल Sagnac प्रभाव पर आधारित एक जड़त्वीय कोणीय दर सेंसर है, जिसका उपयोग उत्पाद के संवेदनशील अक्ष के साथ वाहक के कोणीय वेग को मापने के लिए किया जाता है।उत्पाद की कोणीय वेग संवेदन इकाई एक ऑप्टिकल फाइबर रिंग है, और बाहरी भौतिक कोणीय वेग के कारण दक्षिणावर्त और वामावर्त प्रसार प्रकाश के ऑप्टिकल पथ अंतर को निकालने के लिए एक डिजिटल क्लोज-लूप डिटेक्शन सर्किट को अपनाया जाता है, जिसे ऑप्टिकल द्वारा महसूस किया जाता है फाइबर रिंग, उसी समय, ऑप्टिकल पथ अंतर सिग्नल से परिवर्तित वोल्टेज सिग्नल का उपयोग सिग्नल के मॉड्यूलेशन और डिमोड्यूलेशन को महसूस करने और उच्च-सटीक कोणीय वेग सिग्नल डिटेक्शन के उद्देश्य को प्राप्त करने के लिए बंद-लूप फीडबैक और नियंत्रण के लिए किया जाता है।
प्रदर्शन गुण
| नहीं। | प्रयोग हेतु वस्तू | इकाई | तकनीकी आवश्यकताएं |
| 1 | समय शुरू | मिनट | पावर-ऑन पूर्वाग्रह स्थिरता सूचकांक |
| 2 | शून्य पूर्वाग्रह स्थिरता | (डिग्री)/घंटा | 0.05 (10s चौरसाई)≤ 0.015 (100s चौरसाई) |
| 3 | पूर्ण तापमान पर शून्य पूर्वाग्रह स्थिरता (1 ℃/मिनट चर तापमान, 100 s औसत) | (डिग्री)/घंटा | 0.08 |
| 4 | शून्य-पूर्वाग्रह दोहराव | (डिग्री)/घंटा | 0.015 |
| 5 | रैंडम वॉक गुणांक | (º)/एच1/2 | 0.003 |
| 6 | स्केल फैक्टर नॉनलाइनरिटी | पीपीएम | 20 |
| 7 | स्केल कारक विषमता | पीपीएम | 5 |
| 8 | स्केल फैक्टर रिपीटेबिलिटी | पीपीएम | 10 |
| 9 | स्केल फैक्टर रिपीटेबिलिटी (पूर्ण तापमान) | पीपीएम | 50 |
| 10 | परिचालन तापमान | ℃ | -40~+60 |
| 1 1 | भंडारण तापमान | ℃ | -50~+70 |
| 12 | गतिशील सीमा | (डिग्री)/एस | ±500 |
| 13 | वोल्टेज आपूर्ति | वी | +5वी |
| 14 | स्थिर राज्य बिजली की खपत (पूर्ण तापमान) | वू | 4 |
