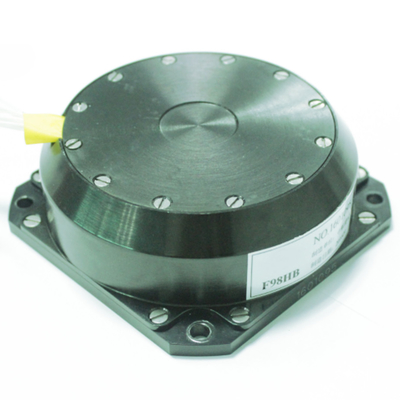

1 अक्ष जिरो ऑप्टिकल फाइबर जिरो सेंसर Sagnac के सिद्धांत के आधार पर जड़ता कोण दर सेंसर

1 अक्ष जिरो ऑप्टिकल फाइबर जिरो सेंसर Sagnac के सिद्धांत के आधार पर जड़ता कोण दर सेंसर

विवरण

यह उत्पाद सग्नक के सिद्धांत पर आधारित एक जड़ता कोण दर सेंसर है, जिसका उपयोग उत्पाद की संवेदनशील धुरी के चारों ओर वाहक की कोण दर गति को मापने के लिए किया जाता है।कोणीय दर सेंसर इकाई के लिए फाइबर अंगूठी के साथ इस उत्पाद, बंद-लूप पता लगाने सर्किट के आधार पर, ऑप्टिकल फाइबर रिंग के संवेदनशील कोणीय दर के कारण चरण अंतर, हस्तक्षेप द्वारा संकेत की तीव्रता में परिवर्तन,पता लगाने के सर्किट वोल्टेज संकेत में तीव्रता संकेत बदल, और सिग्नल मॉड्यूलेशन और डिमॉड्यूलेशन के माध्यम से पता लगाया जाता है, फिर बंद-लूप नियंत्रण को महसूस करने के लिए ऑप्टिकल पथ पर वापस प्रतिक्रिया संकेत।

यह उत्पाद एक ऑप्टिकल प्रणाली और संबंधित बिजली आपूर्ति और डेटा प्रोसेसिंग सर्किट से बना एक जड़ता सेंसर है, जो एकल अक्ष कोण की वृद्धिशील जानकारी प्रदान कर सकता है।

यह उत्पाद मुख्य रूप से उच्च परिशुद्धता इनेर्शियल नेविगेशन प्रणाली और पोजिशनिंग और अभिविन्यास प्रणाली के जड़ता माप प्रणाली में उपयोग किया जाता है।

विशेषताएं

● पूर्ण फाइबर डिजाइन - लंबे जीवनकाल, छोटे पैकेज आकार, उच्च स्थिरता और हस्तक्षेप के प्रति अधिक प्रतिरोध।

● एकीकृत फाइबर ध्रुवीकरण - न्यूनतम सम्मिलन हानि और उच्च विलुप्त अनुपात, तापमान और यांत्रिक झटके के साथ-साथ तीव्र कंपन के लिए अधिक प्रतिरोध प्रदान करता है।

● विश्वसनीय कॉम्पैक्ट पैकेज - सभी प्रकार के वातावरणों के लिए परिचालन रूप से मजबूत, नागरिक और सैन्य दोनों क्षेत्रों में व्यापक अनुप्रयोगों के लिए आदर्श।

● QuichLaunch तकनीक - बाहरी कैलिब्रेशन की आवश्यकता के बिना न्यूनतम सक्रियण समय।

● इष्टतम तरंग दैर्ध्य - एक ही संरचना, आकार और लागत के साथ 50% तक संवेदनशीलता में सुधार करता है।

● शोर पृथक्करण और संपीड़न - कोण यादृच्छिक चलने को काफी कम करता है।

● सेल्फट्रैक तकनीक -जाइरो डायनामिक रेंज में सुधार

आवेदन

●यूएवी/एयूवी/हेलीकॉप्टर ●तकनीकी परमाणु हथियार ●एयरनॉटिक्स और एस्ट्रोनॉटिक्स

●इंटीग्रेटेड नेविगेशन सिस्टम ●इनेरशियल प्लेटफॉर्म स्टेबलाइजिंग ●वाहन नेविगेशन

प्रदर्शन विशेषताएं

आयाम
