| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 3ए50 |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल/सी, टी/टी |
3-अक्ष वाले टर्नटेबल की कीमत तीन-अक्ष वाले गति परीक्षण टेबल की स्थिति टर्नटेबल स्विंग दर टेबल की कीमत

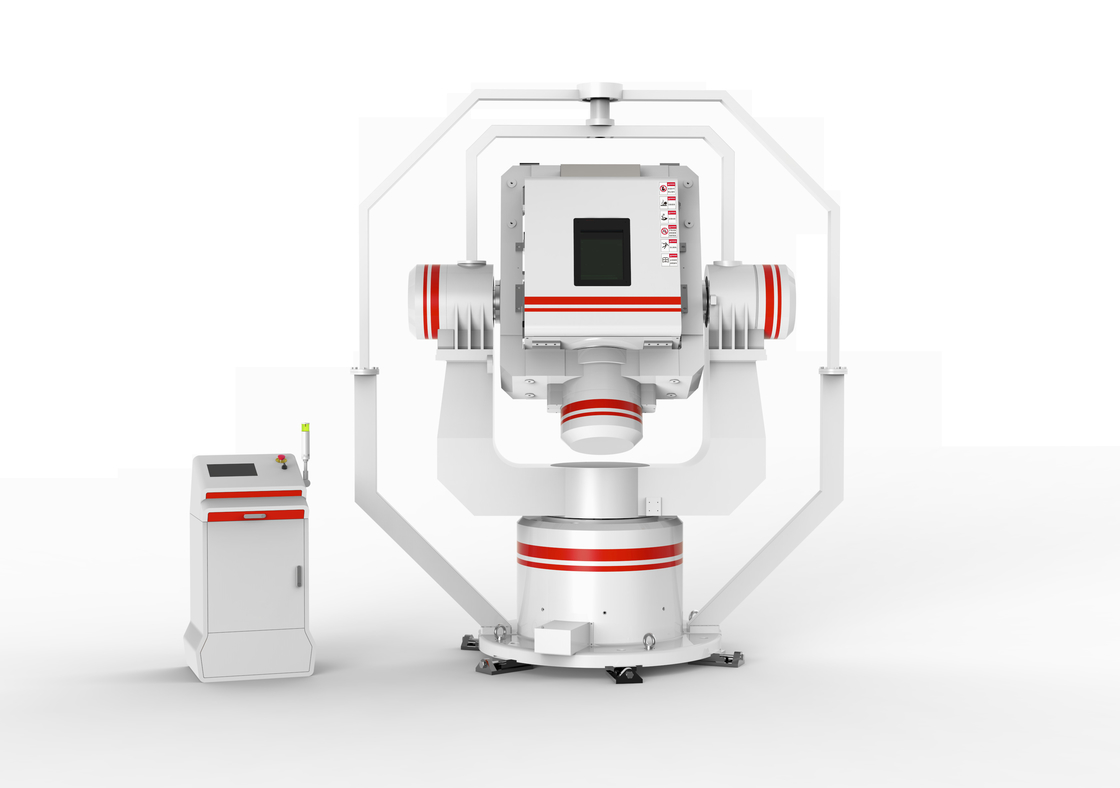

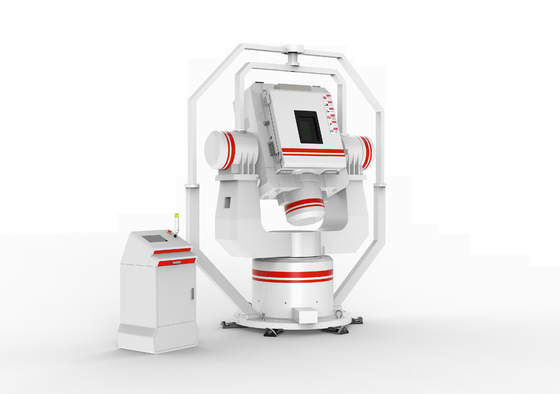

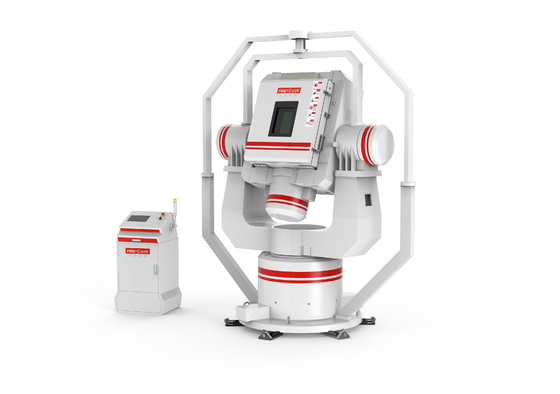

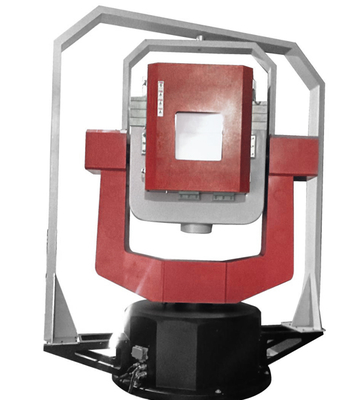

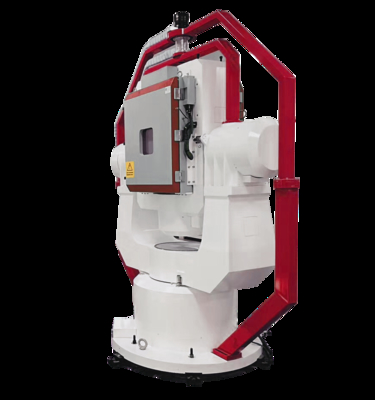

वर्गीकरण के उद्देश्य के अनुसार तीन-अक्षीय स्पिनटेबल में पारंपरिक तीन-अक्षीय स्पिनटेबल और तापमान बॉक्स के साथ तीन-अक्षीय स्पिनटेबल शामिल हैं।पारंपरिक तीन अक्षीय धुरी तालिका मुख्य रूप से दो अक्षीय निर्माण है, UUT और UOO, स्थिति, गति और स्विंग कार्यों के साथ। तापमान बॉक्स के साथ तीन अक्षीय टर्नटेबल की मुख्य संरचना UUT प्रकार से संबंधित है, जो स्थिति का एहसास कर सकता है,एक निश्चित तापमान सीमा में गति और स्विंग फ़ंक्शन.
जड़ता नेविगेशन परीक्षण टर्नटेबल मुख्य रूप से यांत्रिक शरीर, नियंत्रण प्रणाली, पावर ड्राइव प्रणाली आदि से बना है। कार्य स्थिति में स्थिति, दर, स्विंग, कंपन, ट्रैकिंग सर्वो आदि शामिल हैं।विभिन्न परीक्षण आवश्यकताओं के अनुसार, एक अक्ष, दो अक्ष, तीन अक्ष और यहां तक कि कई अक्ष हैं; नियंत्रण के तरीके स्वचालित, मैनुअल और सिमुलेशन आदि हो सकते हैं।सुरक्षा कार्यों में अति-दर सुरक्षा शामिल है, ओवर करंट प्रोटेक्शन, ओवर वोल्टेज प्रोटेक्शन, ओवर हीट प्रोटेक्शन, ओवर लिमिट मोशन आपातकालीन पावर ऑफ प्रोटेक्शन आदि।विभिन्न वातावरण की स्थितियों में परीक्षण अतिरिक्त तापमान कक्ष और वैक्यूम बॉक्स के साथ किया जा सकता है.
| मुख्य तकनीकी मापदंड | अधिकतम भार अधिकतम भारः50 किलोग्राम | |
| अधिकतम भार अधिकतम आकार:450×400×350 मिमी | ||
| यांत्रिक संरचनाःUUT | ||
| मेज के शीर्ष का व्यास:550 मिमी | ||
| तीन अक्षों का चौराहा:0गेंद के त्रिज्या में.25 मिमी ((प्रक्रिया आश्वासन) | ||
| झुकाव रोटेशन की सटीकता | पिच ±3′′; रोल ±3′′; रुट ±3′′ | |
| तीन अक्ष ऊर्ध्वाधरताः पिच और रोल अक्ष ±3′′ | ||
| तीन अक्ष कोणीय स्थिति की सटीकताः±3′′ | ||
| तीन अक्ष कोणीय स्थिति की दोहरावशीलताः 2′′ | ||
| तीन अक्ष घूर्णन सीमाःनिरंतर | ||
| कोणीय दर सीमा | रोल ± 0.001o/s ₹500o/s | |
| पिच ±0.001 o/s ₹400 o/s | ||
| पाना ±0.01 o/s 400 o/s | ||
| अधिकतम कोणीय त्वरण (भार के साथ) | रोल 1000°/s2 | |
| पिच 600°/s2 | ||
| रजिस्ट्रेशन 400°/s2 | ||
| गति सुचारूता | 360° से अधिक, पूर्ण गति 0,001°/s | |
| गति सटीकता | (360° औसत) ±5×10-5 (50PPM) ((10° औसत) ±1×10-4 ((100PPM) ((1° औसत) ±1×10-3 ((1000PPM) | |
| गति संकल्प | 0.0001 o/s | |
| सिस्टम बैंडविड्थः (-3dB) | रोल 15 हर्ट्ज | |
| 10 हर्ट्ज | ||
| 8 हर्ट्ज | ||
| अंक अनुकरण कार्य के साथ, संचार इंटरफ़ेस RS232, जीपीएस | ||
| विद्युत संवाहक स्लिप लूप (उपयोगकर्ता 90 लूप) | ||
| तापमान कक्ष | यांत्रिक शीतलन | |
| सीमा Min= - 65,Max= + 90,Avg= 25 °C | ||
| सकारात्मक ढाल 1,0°С/मिनट;नकारात्मक ढाल 1,0 °С/मिनट | ||
| सटीकता ± 1 °C;स्थिरता ± 0,1 °C | ||
| शक्ति | a) तीन चरण चार तार,380V±10%,50Hz ± 3% | |
| b) एकल चरण, 220V±10%, 50HZ±3% | ||
| कार्य की स्थिति | a) कार्य तापमान:20±10oC; | |
| b) सापेक्ष आर्द्रता: ≤ 50% ((30oC); | ||
| c) ग्राउंडिंग वायर ग्राउंडिंग प्रतिरोध <2Ω; | ||
| घ) कंपन-अछूता तहखाने के साथ; | ||
