| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | 2T320 |
| एमओक्यू: | 1 |
| भुगतान की शर्तें: | एल/सी, टी/टी |

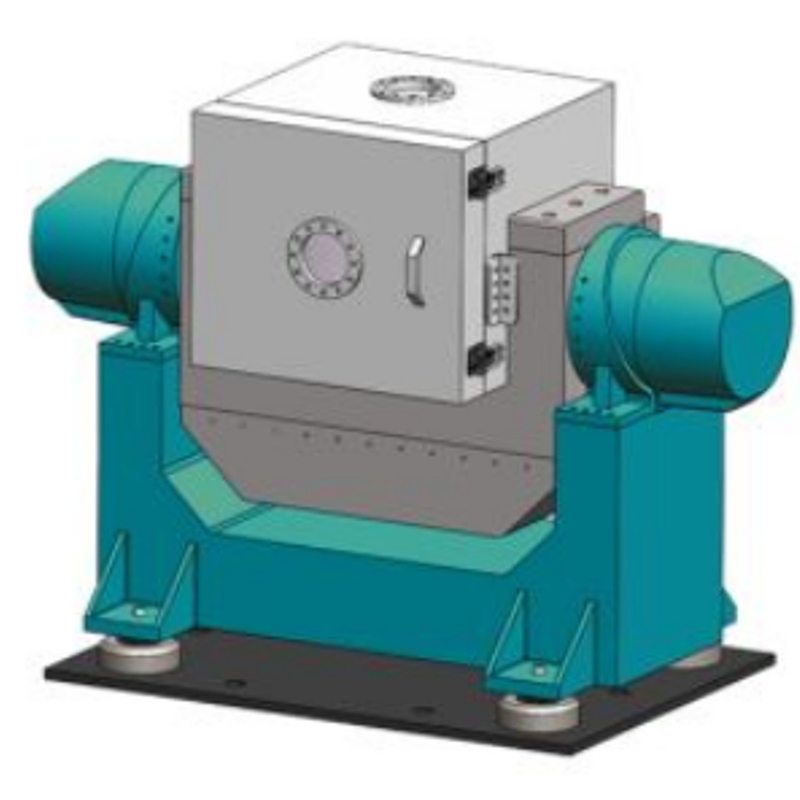

तापमान कक्ष के साथ 2-अक्ष गति परीक्षण बेंच 2 अक्ष दर टर्नटेबल उच्च सटीकता स्थिति टर्नटेबल
तापमान कक्ष के साथ TWO-AXIS टर्नटेबल प्रकाशिकी और इलेक्ट्रिक्स को एकीकृत करने वाला एक जटिल आधुनिक उपकरण है।यह विमानन और एयरोस्पेस के क्षेत्र में अर्ध-भौतिक अनुकरण और परीक्षण के लिए विमान के विकास में महत्वपूर्ण भूमिका निभाता है।यह पूर्ण तापमान में विमान के विभिन्न रुख कोणों की गति का अनुकरण कर सकता है और इसकी गति की विभिन्न गतिशील विशेषताओं को पुन: उत्पन्न कर सकता है।संरचना वर्गीकरण के अनुसार टेबल प्रकार (यूटी) और फ्रेम प्रकार (यूओ) दो प्रकार के होते हैं, उपयोग के वर्गीकरण के अनुसार, तापमान कक्ष के साथ दो-एक्सिस टर्नटेबल को पारंपरिक इलेक्ट्रिक दो-एक्सिस टर्नटेबल, मैनुअल टू-एक्सिस टर्नटेबल में विभाजित किया जा सकता है। , तापमान नियंत्रित इलेक्ट्रिक टर्नटेबल, आदि। फ़्रेम प्रकार TWO-AXIS टर्नटेबल को पारंपरिक इलेक्ट्रिक TWO-AXIS टर्नटेबल, TWO-AXIS कंपन टर्नटेबल और इतने पर विभाजित किया जा सकता है।सामान्यतया, मेसा प्रकार TWO-AXIS टर्नटेबल की परीक्षण वस्तु जड़त्वीय उपकरण जैसे जाइरो, जड़त्वीय इकाई और एक्सेलेरोमीटर है।तालिका प्रकार TWO-AXIS टर्नटेबल परीक्षण वस्तु के लिए उच्च-सटीक कोणीय स्थिति, कोणीय दर और कोणीय कंपन डेटा प्रदान करता है, और जड़त्वीय उपकरणों का पता लगाने और अंशांकन करता है।फ्रेम प्रकार TWO-AXIS टर्नटेबल की परीक्षण वस्तु जड़त्वीय समूह है, जिसे कोण के संयोजन और टर्नटेबल की स्थिति को नियंत्रित करके परीक्षण या कैलिब्रेट किया जा सकता है।इसके अलावा, कुछ फ्रेम प्रकार TWO-AXIS टर्नटेबल का उपयोग कंपन तालिका के रूप में भी किया जा सकता है ताकि जड़त्वीय समूह, साधक, पॉड आदि के लिए गतिशील डेटाम प्रदान किया जा सके।
| संरचनात्मक | लंबवत प्रकारUT | क्षैतिज प्रकार-यूटी | लंबवत प्रकारUT | ||||||
| कार्यों | स्थिति दर स्विंग | स्थिति दर स्विंग | स्थिति दर | ||||||
| टेबल का आकार | 320mm/φ450mm/φ500mm (अनुकूलन) | 320mm/φ450mm/φ500mm (अनुकूलन) | |||||||
| टेबल सामग्री | स्टेनलेस स्टील/एल्यूमीनियम मिश्र धातु | ||||||||
| भार क्षमता | 10 ~ 40 किग्रा (अनुकूलन योग्य) | ||||||||
| समतलता | 0.01 मिमी ~ 0.05 मिमी | 0.01 मिमी ~ 0.05 मिमी | 0.01 मिमी ~ 0.05 मिमी | ||||||
| झटका मूल्य | 0.02 मिमी ~ 0.08 मिमी | 0.02 मिमी ~ 0.08 मिमी | 0.02 मिमी ~ 0.08 मिमी | ||||||
| रोटेशन सटीकता | बाहरी फ्रेम | ±3″ | बाहरी फ्रेम | ±3″ | बाहरी फ्रेम | ±3″ | |||
| भीतरी फ्रेम | ±2″ | भीतरी फ्रेम | ±2″ | भीतरी फ्रेम | ±2″ | ||||
| दर संकल्प | 0.001°/से | 0.001°/से | 0.001°/से | ||||||
| दर सीमा | 0.001°/s~400°/s | 0.001°/s~400°/s | 0.001°/s~400°/s | ||||||
| कोणीय दर सटीकता और चिकनाई | 1×10-5(360°औसत)1×10-4(10°औसत)1×10-3(1°औसत) | 1×10-5(360°औसत)1×10-4(10°औसत)1×10-3(1°औसत) | |||||||
| स्थिति सटीकता | ± 2″ ~ ± 30″ | ±3″~±30″ | ± 2″ ~ ± 30″ | ||||||
| स्थिति दोहराने योग्यता | ± 1″~±15″ | ± 1″~±15″ | ± 1″~±15″ | ||||||
| स्थिति संकल्प | 0.36″ | 0.36″ | 0.36″ | ||||||
| कोणीय स्थिति सीमा | आंतरिक फ्रेमसतत और बाहरी फ्रेमनिरंतर | ||||||||
| अनुकूलन | |||||||||
| कोणीय त्वरण | 300°/से | अनुकूलन | 300°/से | अनुकूलन | 300°/से | अनुकूलन | |||
| स्विंग रेंज | 0°-±45° | 0°-±45° | ------ | ||||||
| घुमाओ चक्र | 2s-20s | 2s-20s | ------ | ||||||
| उपयोगकर्ता पर्ची की अंगूठी | 60 रिंग्स | अनुकूलन | 60 रिंग्स | अनुकूलन | 60 रिंग्स | अनुकूलन | |||
| इंटरफेस | RS232/RS422/ईथरनेट | RS232/RS422/ईथरनेट | RS232/RS422/ईथरनेट | ||||||
| तापमान चमेर के साथ | हां | हां | हां | ||||||
| तापमान नियंत्रण की शुद्धता | ------ | ------ | अनुकूलन | ||||||
| परीक्षण लक्ष्य | Gyro, Accelerometer,Magnetic sensor,IMU | Gyro, Accelerometer,Magnetic sensor,IMU | जाइरो, मैग्नेटिक सेंसर, आईएमयू | ||||||
