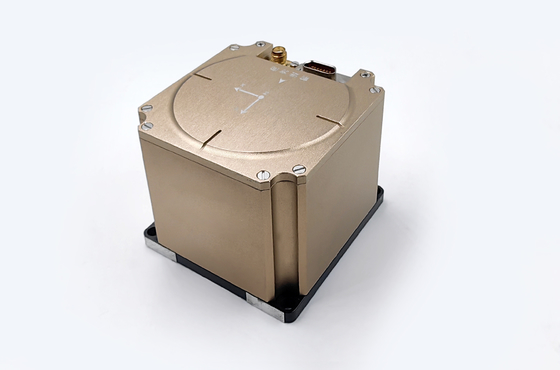

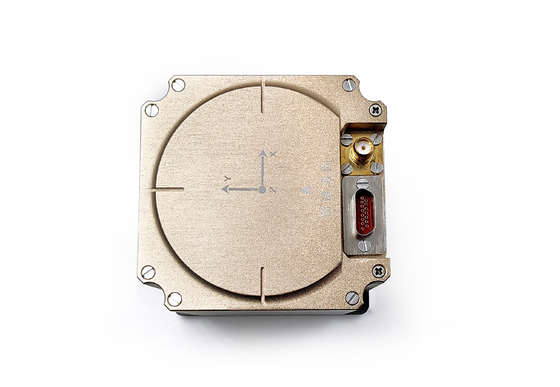

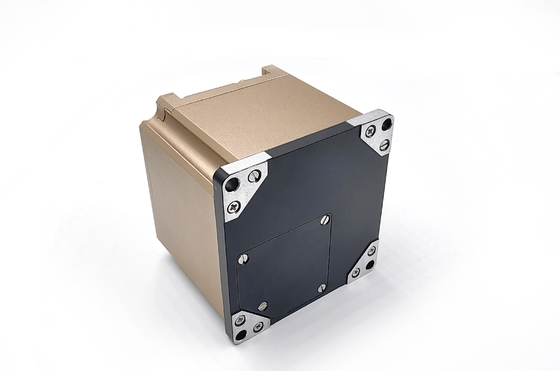

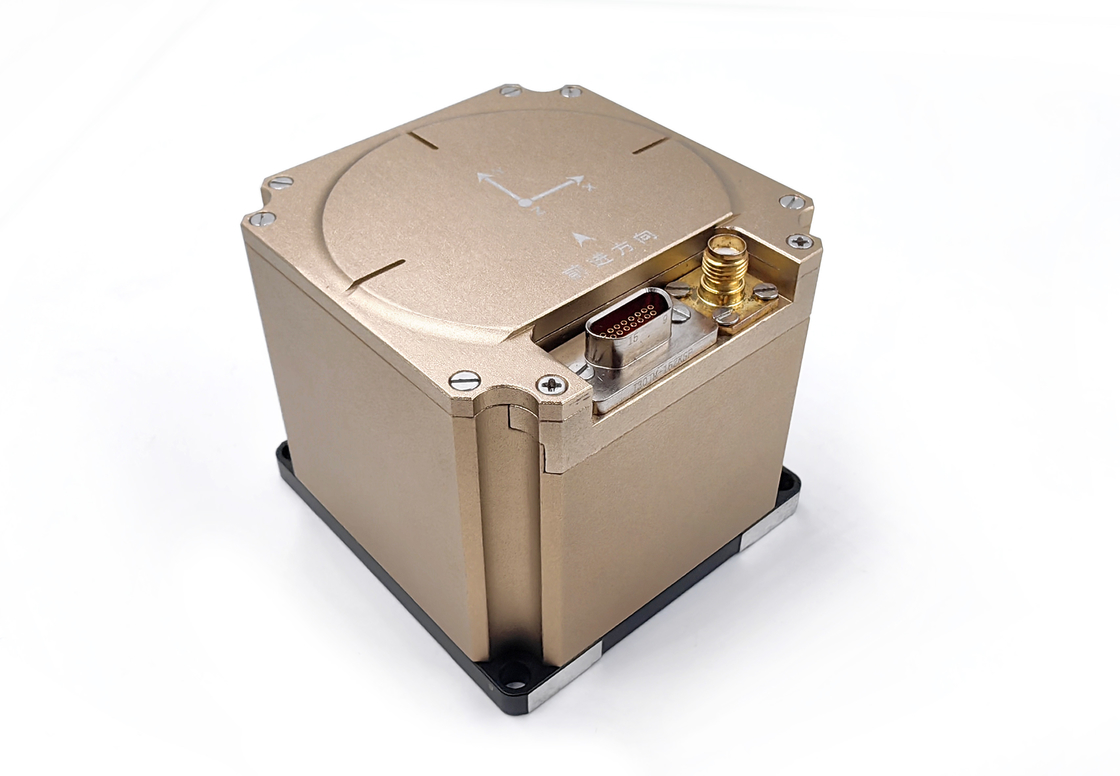

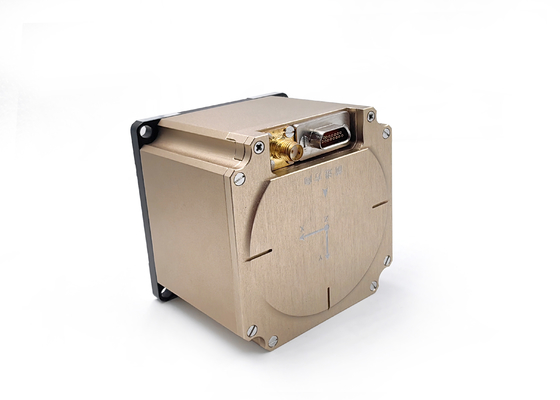

समुद्री नेविगेशन के लिए जीएनएसएस फाइबर ऑप्टिक जायरोस्कोप, जड़ता नेविगेशन प्रणाली आरटीके

समुद्री नेविगेशन के लिए जीएनएसएस फाइबर ऑप्टिक जायरोस्कोप, जड़ता नेविगेशन प्रणाली आरटीके

ब्रांड नाम: FIREPOWER
मॉडल संख्या: INS150A
एमओक्यू: 1
कीमत: 5000$
भुगतान की शर्तें: L/C,D/P,T/T,वेस्टर्न यूनियन
आपूर्ति करने की क्षमता: नमूने के लिए 1 सप्ताह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
बिल्कुल सही जा रहे:
0.25 °
जाइरो रेंज:
± 500 डिग्री / एस
कमरे के तापमान पर शून्य पूर्वाग्रह स्थिरता (1 सिग्मा 10s चिकनी):
≤0.11 °/घंटा
कमरे के तापमान पर शून्य-पक्षपातीता दोहराव (1 सिग्मा):
≤ 0.05 °/घंटा
Acc रेंज:
± 20g
कमरे के तापमान पर एसीसी शून्य पूर्वाग्रह स्थिरता (1 सिग्मा 10 एस चौरसाई):
0.02 मिलीग्राम
पूर्वाग्रह स्थिरता @10s:
≤ 200ug
वज़न:
≤ 800 ग्राम
पैकेजिंग विवरण:
स्पंज + कार्टन
आपूर्ति की क्षमता:
नमूने के लिए 1 सप्ताह
प्रमुखता देना:

समुद्री नेविगेशन इनेर्शियल नेविगेशन सिस्टम

,

आरटीके इरेशियल नेविगेशन सिस्टम

,

जीएनएसएस फाइबर ऑप्टिक जायरोस्कोप

उत्पाद वर्णन
GNSS फाइबर ऑप्टिक गायरोस्कोप इनर्टियल नेविगेशन सिस्टम आरटीके मरीन नेविगेशन के लिए
प्रमुख विनिर्देश
गुण कीमत
बिल्कुल सही जा रहे 0.25 °
गायरो रेंज ± 500 °/s
कमरे के तापमान पर शून्य पूर्वाग्रह स्थिरता (1 सिग्मा 10 एस चिकनी) ≤0.11 °/h
कमरे-तापमान पर शून्य-पूर्वाग्रह पुनरावृत्ति (1 सिग्मा) ≤0.05 °/h
एसीसी सीमा ± 20g
कमरे के तापमान पर एसीसी शून्य पूर्वाग्रह स्थिरता (1 सिग्मा 10 एस चौरसाई) 0.02mg
पूर्वाग्रह स्थिरता @10s ≤200UG
वज़न ≤800g
उच्च प्रदर्शन मेम्स जड़त्वीय माप इकाई

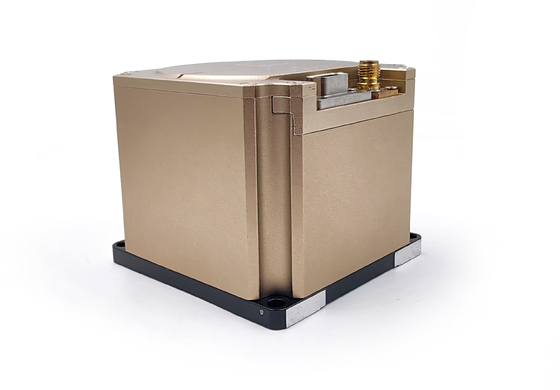

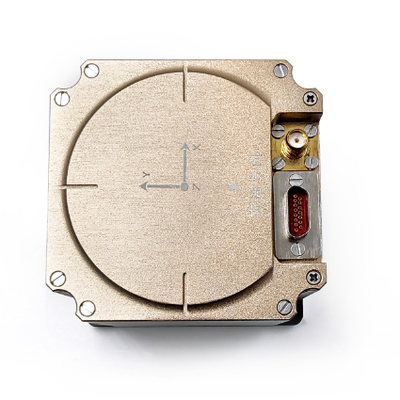

समुद्री नेविगेशन के लिए जीएनएसएस फाइबर ऑप्टिक जायरोस्कोप, जड़ता नेविगेशन प्रणाली आरटीके 0
जड़त्वीय नेविगेशन प्रणाली को कोण, गति और स्थिति सहित व्यापक नेविगेशन डेटा के साथ -साथ सटीक कोणीय दर और रैखिक दर की जानकारी प्रदान करने के लिए विभिन्न वाहकों पर स्थापना के लिए डिज़ाइन किया गया है।
प्रणाली की सुविधाएँ
  • आउटपुट हाई-स्पीड वाहक गति कोणीय वेग और रैखिक वेग डेटा
  • प्रारंभिक संरेखण कॉन्फ़िगरेशन का समर्थन करता है
  • जड़त्वीय नेविगेशन और एकीकृत नेविगेशन के लिए सक्षम
  • फॉल्ट मॉड्यूल पहचान के साथ व्यापक आत्म-परीक्षण और डिबगिंग फ़ंक्शन
  • सॉफ्टवेयर अपग्रेड और पैरामीटर आउटपुट के लिए परीक्षण/रखरखाव इंटरफेस सुविधाएँ
  • ऑनलाइन सीरियल पोर्ट अपग्रेड का समर्थन करता है
तकनीकी निर्देश
कोणीय दर माप सटीकता
  • मापन सीमा: ° 500 °/s
  • शून्य पूर्वाग्रह स्थिरता: ≤0.11 °/h कमरे के तापमान पर
  • शून्य पूर्वाग्रह स्थिरता: उच्च/निम्न तापमान पर ≤0.13 °/घंटा
  • शून्य-पूर्वाग्रह पुनरावृत्ति: .0.05 °/h
  • स्केल फैक्टर गैर-रैखिकता: ≤20ppm
  • स्केल फैक्टर रिपीटिबिलिटी: ≤20ppm
  • Gyro Bandwidth: 200Hz
  • स्टार्टअप समय: 10s
रैखिक वेग माप सटीकता
  • मापन सीमा: ± 20g (वैकल्पिक 50g संस्करण उपलब्ध)
  • शून्य पूर्वाग्रह स्थिरता: ≤200UG
  • शून्य-पूर्वाग्रह पुनरावृत्ति: ≤200UG
  • स्टार्टअप समय: 10s
प्रारंभिक संरेखण सटीकता
  • कई संरेखण मोड का समर्थन करता है: रॉकिंग बेस, मूरिंग सिस्टम, सैटेलाइट-असिस्टेड, ओडोमीटर/डीवीएल-असिस्टेड
  • हेडिंग सटीकता: 0.25 °*सेक्ल (l = स्थानीय अक्षांश)
  • पिच सटीकता: 0.02 °
  • रोल सटीकता: 0.02 °
  • संरेखण समय: 5min (10min मूरिंग सिस्टम के लिए अनुशंसित)
शुद्ध जड़त्वीय नेविगेशन प्रदर्शन
  • शीर्षक बहाव सटीकता: 0.12 °/h
  • पिच बहाव सटीकता: 0.1 °/h
  • रोल बहाव सटीकता: 0.1 °/h
  • हेडिंग माप रेंज: 0 ° -360 °
  • पिच माप रेंज: -90 ° से +90 °
  • रोल माप रेंज: -180 ° से +180 °
  • एकीकृत नेविगेशन स्थिति सटीकता: 0.6%डी (डी = ड्राइविंग दूरी)
उपग्रह एकीकृत नेविगेशन
  • हेडिंग सटीकता: 0.08 ° (1)
  • पिच सटीकता: 0.05 ° (1σ)
  • रोल सटीकता: 0.05 ° (1σ)
  • क्षैतिज स्थिति सटीकता: 1.5 मीटर (1))
  • ऊंचाई की स्थिति सटीकता: 2.0 मीटर (1)
  • RTK ऑपरेशन के लिए RTCM3.X डेटा का समर्थन करता है
  • दोहरे-एंटेना दिशात्मक प्रणालियों के साथ संगत
  • डीवीएल और ओडोमीटर एकीकरण का समर्थन करता है
बिजली की आवश्यकताएं
बाहरी डीसी बिजली की आपूर्ति: 9V-36V (28V अनुशंसित), स्थिर राज्य बिजली की खपत ≤9W।
पर्यावरण संबंधी विनिर्देश
  • ऑपरेटिंग तापमान: -40 ℃ से +60 ℃
  • भंडारण तापमान: -45 ℃ से +65 ℃
उत्पाद आरेख

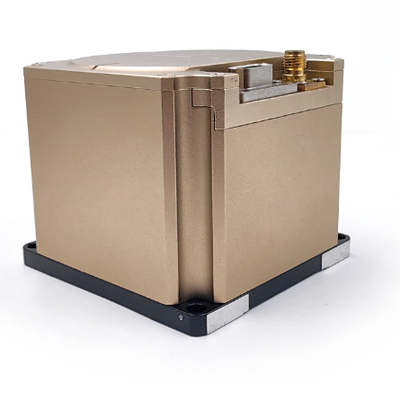

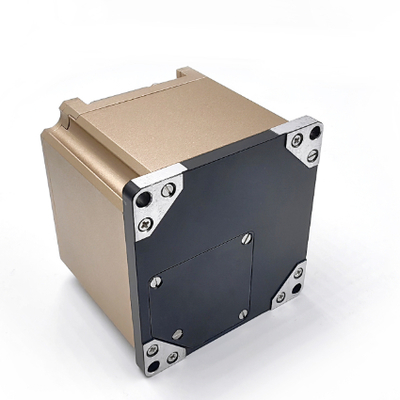

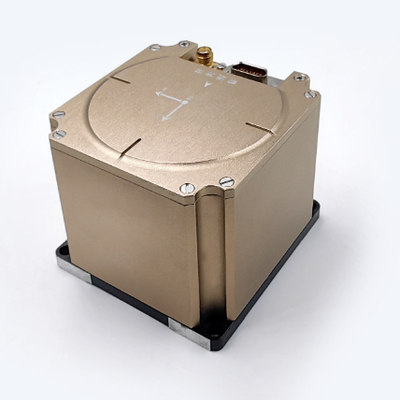

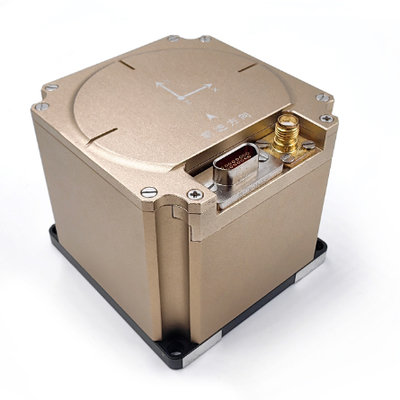

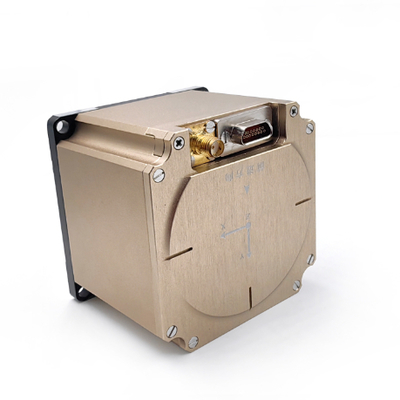

समुद्री नेविगेशन के लिए जीएनएसएस फाइबर ऑप्टिक जायरोस्कोप, जड़ता नेविगेशन प्रणाली आरटीके 1
