| ब्रांड नाम: | FIREPOWER |
| मॉडल संख्या: | INS500 |
| एमओक्यू: | 1 |
| कीमत: | 7000$ |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 500 / माह |
उत्पाद का वर्णन

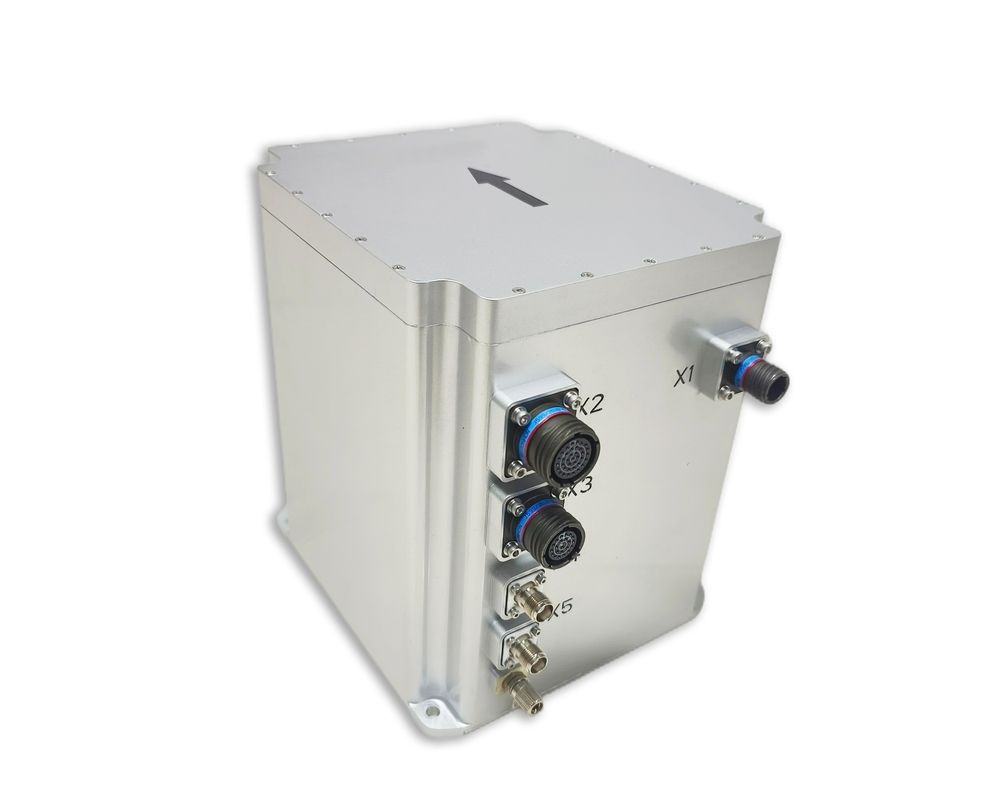

INS500फाइबर ऑप्टिक एकीकृत नेविगेशन प्रणाली (इसके बाद 'इनेर्शियल नेविगेशन' कहा जाएगा) उच्च-सटीक बंद-लूप फाइबर ऑप्टिक जिरोस्कोप पर आधारित है,त्वरणमापक और उच्च अंत जीएनएसएस रिसीवर बोर्ड, और मल्टी-सेंसर संलयन और नेविगेशन गणना एल्गोरिथ्म के माध्यम से महसूस किया जाता है। यह उच्च परिशुद्धता दृष्टिकोण, गति,स्थिति और उच्च परिशुद्धता माप और नियंत्रण की आवश्यकताओं को पूरा करने के लिए अन्य जानकारीइसके मुख्य अनुप्रयोग क्षेत्रों में शामिल हैंः
बड़े मानव रहित चलती वाहक की संदर्भ जड़ता नेविगेशन प्रणाली
समुद्री कम्पास
बोर्ड पोजिशनिंग और ओरिएंटेशन
उच्च परिशुद्धता वाला मोबाइल माप
उच्च परिशुद्धता स्थिर मंच
तकनीकी मापदंड
|
परियोजना |
परीक्षण की शर्तें |
INS500A संकेतक |
INS500B संकेतक |
|
स्थान सटीकता |
जीएनएसएस वैध, एकल बिंदु |
1.2 मीटर(आरएमएस) |
1.2 मीटर(आरएमएस) |
|
जीएनएसएस वैध, आरटीके |
2 सेमी+1 पीपीएम(आरएमएस) |
2 सेमी+1 पीपीएम(आरएमएस) |
|
|
स्थिति बनाए रखना (जीएनएसएस विफलता) |
1.5nm/h(50% सीईपी), 5 एनएम/2 घंटा(50% सीईपी) |
0.8nm/h(सीईपी), 3.0nm/3h(सीईपी) |
|
|
पद सटीकता |
स्वार्थी उत्तर |
0.1 ° × सेक (लाटी), लाटी अक्षांश (आरएमएस) है, 10 मिनट |
0.06 ° × सेक (लाटी), स्थिर आधार का 5 मिनट का संरेखण; 0.03 ° × सेक (लाटी), 10 मिनट स्थिर आधार की संरेखण; जहां लाती अक्षांश (आरएमएस) को दर्शाता है। |
|
पाठ्यक्रम बनाए रखना (जीएनएसएस विफलता) |
0.05°/घंटा(आरएमएस), 0.1°/2h(आरएमएस) |
0.02°/घंटा(आरएमएस), 0.05°/3h(आरएमएस) |
|
|
आसन सटीकता |
जीएनएसएस मान्य है |
0.03°(आरएमएस) |
0.01°(आरएमएस) |
|
रुख बनाए रखना (जीएनएसएस विफलता) |
0.02°/घंटा(आरएमएस), 0.06°/2h(आरएमएस) |
0.01°/घंटा(आरएमएस), 0.03°/3h(आरएमएस) |
|
|
गति सटीकता |
जीएनएसएस वैध, एकल बिंदु L1/L2 |
0.1m/s(आरएमएस) |
0.1m/s(आरएमएस) |
|
गति पकड़ (जीएनएसएस विफलता) |
2 मीटर/सेकेंड/घंटा(आरएमएस), 5 मीटर/सेकंड/2 घंटा(आरएमएस) |
0.8m/s/h(आरएमएस), 3 मीटर/सेकंड/3 घंटा(आरएमएस) |
|
|
ऑप्टिकल फाइबर जिरोस्कोप |
माप सीमा |
±400°/सेकंड |
±400°/सेकंड |
|
शून्य पूर्वाग्रह स्थिरता |
≤0.02°/घंटा |
≤0.01°/घंटा |
|
|
क्वार्ट्ज लचीलापन गति बढ़ाएँ गज |
माप सीमा |
±20 ग्राम |
±20 ग्राम |
|
शून्य पूर्वाग्रह स्थिरता |
≤ 50 μg (औसत 10 सेकंड) |
≤ 20 μg (औसत 10 सेकंड) |
|
|
संचार इंटरफेस |
RS422 |
मार्ग 6 बाउड दर 9.6 kbps ~ 921.6 kbps, डिफ़ॉल्ट 115.2k bps आवृत्ति 1000 हर्ट्ज तक (कच्चे डेटा), डिफ़ॉल्ट 200 हर्ट्ज
|
|
|
RS232 |
मार्ग 1 बाउड दर 9.6 kbps ~ 921.6 kbps, डिफ़ॉल्ट 115.2k bps आवृत्ति 1000 हर्ट्ज तक (कच्चे डेटा), डिफ़ॉल्ट 200 हर्ट्ज |
||
|
विद्युत विशेषताएं |
वोल्टेज |
24
| |
