| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | Imu6-1 |
| एमओक्यू: | 1 |
| कीमत: | 3000$ |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 500/month |
उत्पाद का वर्णन

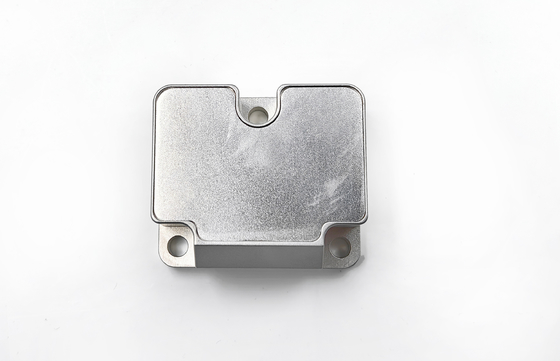

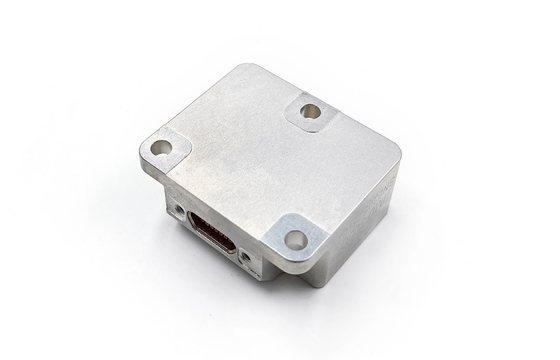

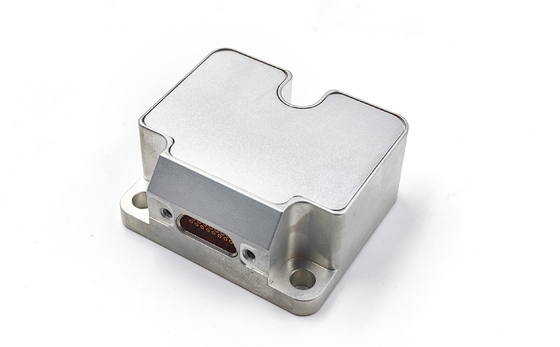

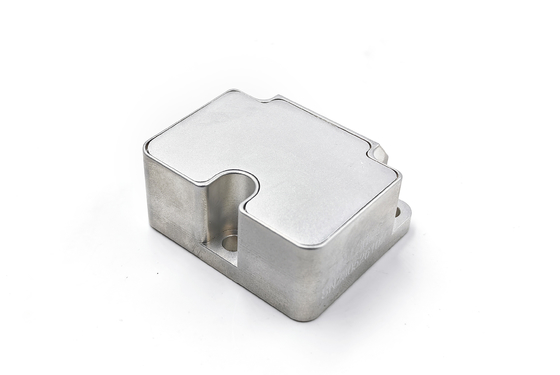

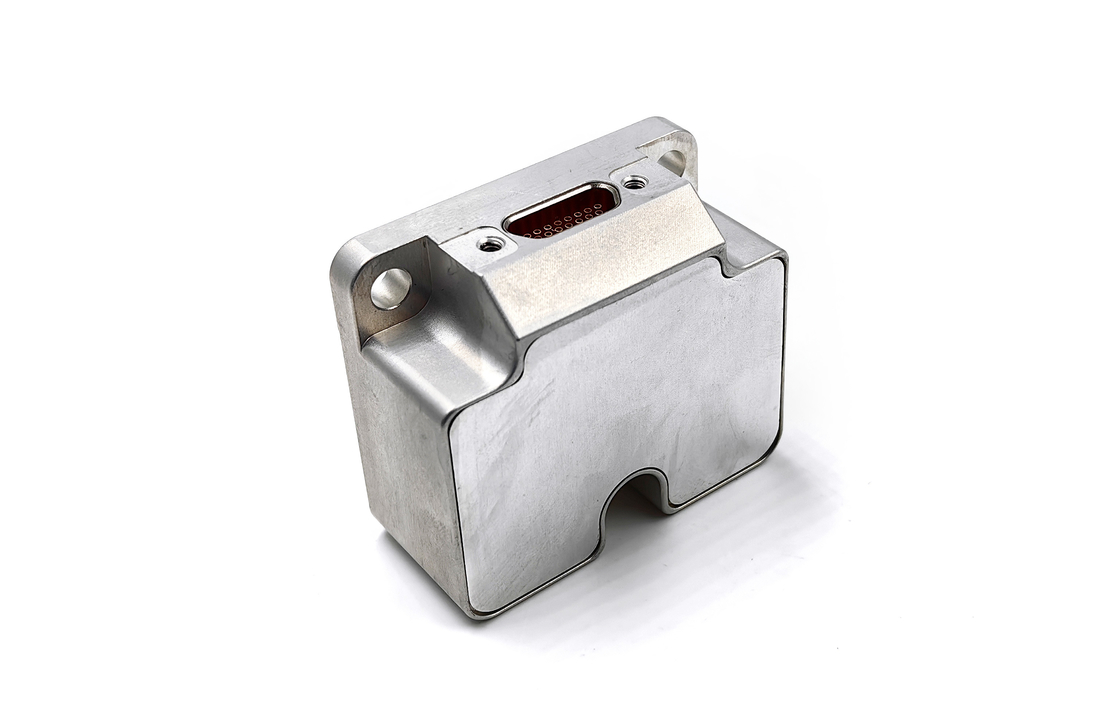

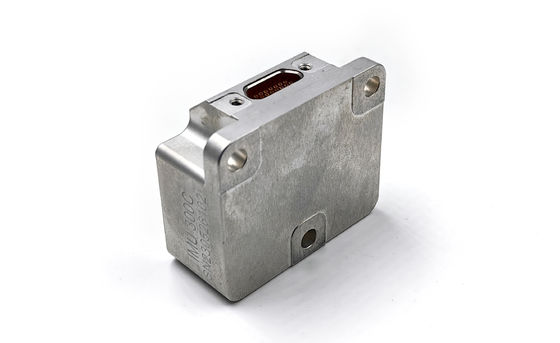

दआईएमयू6जड़ता माप इकाई में तीन अक्षीय जिरोस्कोप, तीन अक्षीय त्वरणमापक, तीन अक्षीय झुकाव कोण (इस सेंसर के बिना डिफ़ॉल्ट रूप से), तापमान सेंसर, सिग्नल प्रोसेसिंग बोर्ड होता है,संरचना और आवश्यक सॉफ्टवेयर, और तीन अक्ष कोण दर, तीन अक्ष त्वरण और वाहक के तीन अक्ष झुकाव कोण को मापने के लिए प्रयोग किया जाता है। और आउटपुट जिरो,त्वरकमीटर और झुकाव डेटा त्रुटि मुआवजा के बाद (तापमान मुआवजा सहित), स्थापना विसंगति कोण मुआवजा, गैर रैखिक मुआवजा और आदि) एक सहमत संचार प्रोटोकॉल के अनुसार RS-422 सीरियल पोर्ट के माध्यम से।
उत्पाद पैरामीटर
जीयारोस्कोपतकनीकी सूचकांक
| पैरामीटर | इकाई | आईएमयू6-1 | आईएमयू6-1ए | आईएमयू6-1बी | आईएमयू6-1सी |
| माप सीमा (अनुकूलित) | °/s | ±400 | ±400 | ±400 | ±2000 |
| रन-इन बायस स्थिरता ((@ एलन विचलन) |
°/घंटा | 0.3 | 0.1 | 0. 05 | 1 |
| पूर्वाग्रह स्थिरता @10s (10s चिकनी, 1σ, कमरे का तापमान) |
°/घंटा | 3 | 1 | 0.5 | 6 |
| पूर्ण तापमान में पूर्वाग्रह स्थिरता | °/घंटा | 10 | 3 | 2 | 18 |
| कोणीय यादृच्छिक चलना | °/√h | 0.15 | 0.1 | 0.02 | 0.3 |
| बीias दोहराव (1σ) |
°/घंटा | 1 | 0.5 | 0.3 | 2 |
| दोत्वरण संवेदनशीलता के रूप में | °/घंटा/ग्राम | 1 | 1 | 1 | 2 |
| स्केल फैक्टर गैर-रैखिकता ((1σ) | पीपीएम | 150 | 150 | 150 | 300 |
| स्केल फैक्टर दोहराव (1σ) | पीपीएम | 20 | 20 | 20 | 100 |
| गलत संरेखण | ° | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 3 डीबी बैंडविड्थ | हर्ज | 250 | 200 | 150 | 250 |
त्वरकमापक तकनीकी सूचकांक
| पैरामीटर | इकाई | IMU6-1y-1 | आईएमयू6-1वाई-2 | आईएमयू6-1वाई-3 | IMU6-1y-4 | |||
| माप सीमा (अनुकूलित) | घ | ±10 | ±30 | ±50 | ±80 | |||
| रन-इन बायस स्टेबिलिटी (एलन वेरिएंस @ 25 oC) | मिग्रॅ | 0.02 | 0.05 | 0.1 | 0.2 | |||
| पूर्वाग्रह स्थिरता @10s | मिग्रॅ | 0.05 | 0.2 | 0.5 | 1 | |||
| पूर्ण तापमान में पूर्वाग्रह स्थिरता | मिग्रॅ | 1 | 3 | 5 | 15 | |||
| कोणीय यादृच्छिक चलना | m/s/√h | 0.001 | 0.002 | 0.005 | 0.01 | |||
| बीias दोहराव ((1σ) | मिग्रॅ | 0.1 | 0.5 | 1 | 2 | |||
| स्केल फैक्टर दोहराव (1σ) | पीपीएम | 200 | 200 | 200 | 200 | |||
| स्केल फैक्टर गैर-रैखिकता ((1σ) | पीपीएम | 50 | 100 | 200 | 300 | |||
| गलत संरेखण | ° | ±0.05 | ±0.05 | ±0.05 | ±0.05 | |||
| 3 डीबी बैंडविड्थ | हर्ज | 100 | 100 | 100 | 100 | |||
झुकाव तकनीकी सूचकांक
| पैरामीटर | इकाई | IMU6-1y-x |
| माप सीमा | घ | ± 17 |
| शून्य पूर्वाग्रह स्थिरता (1s चिकनाई) | मिग्रॅ | 0.5 |
| स्केल फैक्टर नॉनलाइनर | पीपीएम | 500 |
विद्युत विशेषताएं
| पैरामीटर | इकाई | IMU6-1y |
| वोल्टेज | वी | +5±0.5 |
| प्रारंभ करंट | mA | <400 |
| स्थिर अवस्था में बिजली की खपत | W | <1.2 |
| रिपल | mV | 100 |
पर्यावरण अनुकूलन क्षमता
| पैरामीटर | इकाई | IMU6-1y-x |
| परिचालन तापमान | oC | -45~85 |
| भंडारण तापमान | oC | -55~105 |
अन्य
| पैरामीटर | इकाई | IMU6-1y-x |
| वजन | घ | 55±5 |
| आरंभ समय | s | 1 |
रूपरेखा
