| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | INS500D |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 500 / माह |

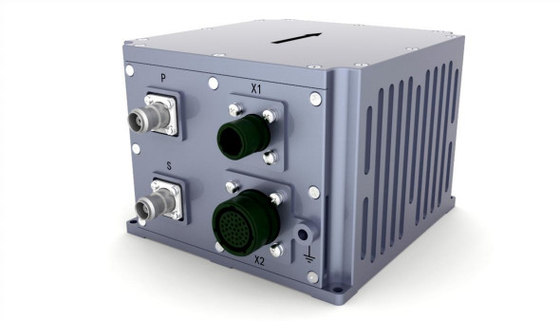

फाइबर ऑप्टिक एकीकृत नेविगेशन प्रणाली INS500D बंद-लूप फाइबर ऑप्टिक जिरोस्कोप, त्वरणमापक और उच्च लागत प्रदर्शन के साथ उच्च अंत GNSS रिसीवर बोर्ड पर आधारित है,और मल्टी-सेंसर संलयन और नेविगेशन गणना एल्गोरिथ्म के माध्यम से महसूस किया जाता है, जो मध्यम और उच्च परिशुद्धता मोबाइल माप प्रणाली और बड़े यूएवी के अनुप्रयोग क्षेत्रों में स्थिति, दिशा और स्थिति की जानकारी के सटीक माप की आवश्यकताओं को पूरा करता है.
इस प्रणाली में जड़ता/उपग्रह एकीकृत नेविगेशन मोड और शुद्ध जड़ता मोड है।
जड़ता/उपग्रह एकीकृत नेविगेशन मोड में, जीएनएसएस रिसीवर द्वारा प्राप्त उपग्रह स्थिति की जानकारी का उपयोग एकीकृत नेविगेशन के लिए किया जा सकता है, और पिच, रोल, कोर्स, स्थिति,गति, समय और वाहक की अन्य जानकारी आउटपुट किया जा सकता है; सिग्नल खो जाने के बाद, स्थिति, वेग और गतिशीलता द्वारा गणना की स्थिति आउटपुट की जाती है,जिसमें पिच और रोल सटीक होना आवश्यक है, पाठ्यक्रम रखरखाव समारोह कम समय में उपलब्ध है, और मीटर-स्तर की स्थिति सटीकता कम समय में उपलब्ध है। एकीकृत नेविगेशन मोड में,प्रसंस्करण के बाद की जानकारी को प्रसंस्करण के बाद के सॉफ्टवेयर के लिए आउटपुट किया जा सकता है.
शुद्ध जड़ता मोड (यानी, जीपीएस फ्यूजन चालू होने के बाद कभी नहीं किया गया है, और यदि यह फ्यूजन के बाद फिर से लॉक खो देता है, तो यह एकीकृत नेविगेशन मोड से संबंधित है) शुरू होने के बाद,यह सटीक स्थिति माप समारोह है, पिच और रोल दिशा आउटपुट कर सकता है, और शुद्ध जड़ता मोड स्थिर रूप से उत्तर पा सकता है।
| पैरामीटर | तकनीकी संकेत | |
|
स्थिति की सटीकता |
एकल बिंदु (आरएमएस) | 1.2 मीटर |
| RTK ((RMS) | 2 सेमी+1 पीपीएम | |
|
लॉक-लॉस सटीकता (CEP) |
1.8nm/h 2 ‰ D, जहां D यात्रा की गई दूरी है (वैकल्पिक, DVL या ओडोमीटर संयोजन) |
|
|
रुट (आरएमएस) |
स्व-उत्तरी सटीकता की तलाश |
0.1 ° × सेक (लाटी), स्थिर आधार का 10 मिनट का संरेखण; जहां लाटी अक्षांश को दर्शाता है। |
| लॉक-लॉस होल्डिंग सटीकता | 0.1°/घंटा | |
|
दृष्टिकोण (आरएमएस) |
जीएनएसएस मान्य है | 0.02° |
| लॉक-लॉस होल्डिंग सटीकता | 0.05°/घंटा | |
| क्षैतिज वेग सटीकता (RMS) | एकल बिंदु L1/L2 | 0.1m/s |
| GNSS अमान्य है | 2 मीटर/सेकेंड/घंटा | |
| नेविगेशन डेटा आवृत्ति | 200 हर्ट्ज | |
|
जिरोस्कोप |
रेंज | 400°/सेकंड |
| शून्य पूर्वाग्रह स्थिरता | 0.3°/घंटा | |
| स्केल फैक्टर नॉनलाइनर |
50 पीपीएम |
|
| कोणीय यादृच्छिक चलना | 0.02°/ √hr | |
|
त्वरकमापक |
रेंज | 16 ग्राम |
| शून्य पूर्वाग्रह स्थिरता | 50ug5 | |
| स्केल फैक्टर नॉनलाइनर |
100 पीपीएम |
|
| गति यादृच्छिक चलना | 0.01m/s/ √hr | |
|
भौतिक आयाम और विद्युत विशेषताएं |
कुल आयाम | 138.5 मिमी × 136.5 मिमी × 102 मिमी |
| वजन | 2.0 किलो (केबल के बिना) | |
| इनपुट वोल्ट | 12 ¢ 36 वीडीसी | |
| बिजली की खपत | < 24W (स्थिर अवस्था) | |
| भंडारण | 16G | |
|
पर्यावरणीय संकेतक |
परिचालन तापमान | -40°C~+60°C |
| भंडारण तापमान | -45°C~+70°C | |
| यादृच्छिक कंपन | 6.06g,20Hz~2000Hz | |
| एमटीबीएफ | तीन बजे | |
|
इंटरफेस विशेषताएं |
पीपीएस, ईवेंट, RS232, RS422, CAN (वैकल्पिक) | |
| 100 मीटर नेटवर्क पोर्ट | ||
| एंटीना कनेक्टर (टीएनसी) | ||
| पहिया गति सेंसर इंटरफ़ेस | ||
रूपरेखा
