मानव रहित जहाज नेविगेशन के लिए उच्च परिशुद्धता FOG GNSS/INS एकीकृत जड़ता नेविगेशन प्रणाली

मानव रहित जहाज नेविगेशन के लिए उच्च परिशुद्धता FOG GNSS/INS एकीकृत जड़ता नेविगेशन प्रणाली

ब्रांड नाम: Firepower
मॉडल संख्या: INS600
एमओक्यू: 1
कीमत: बातचीत योग्य
भुगतान की शर्तें: एल/सी, टी/टी
आपूर्ति करने की क्षमता: 500 / माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
CE
हैडिंग एक्यूरेसी:
0.2 डिग्री/ली (आरएमएस)
रवैया सटीकता:
0.05° ((RMS)
जाइरो रेंज:
± 400 डिग्री / एस
जाइरो पूर्वाग्रह स्थिरता:
≤0.3 डिग्री / घंटा
एक्सेलेरोमीटर रेंज:
±16 ग्राम
एक्सेलेरोमीटर पूर्वाग्रह स्थिरता:
≤100ug
इंटरफेस:
1 चैनल 422/232/CAN/PPS
विद्युत आपूर्ति:
10-36V
वजन:
≤1 किग्रा
पैकेजिंग विवरण:
स्पंज / बॉक्स
आपूर्ति की क्षमता:
500 / माह
प्रमुखता देना:

मानव रहित जहाज नेविगेशन जड़ता नेविगेशन प्रणाली

,

जीएनएसएस/आईएनएस एकीकृत जड़ता नेविगेशन प्रणाली

उत्पाद वर्णन

मानव रहित जहाज नेविगेशन के लिए उच्च परिशुद्धता FOG GNSS/INS एकीकृत जड़ता नेविगेशन प्रणाली



उत्पाद का वर्णन



   INS600 एकीकृत नेविगेशन प्रणाली एक कॉम्पैक्ट दो-अक्ष घूर्णन एमईएमएस एकीकृत नेविगेशन प्रणाली है। मल्टी सेंसर संलयन और नेविगेशन गणना एल्गोरिथ्म की प्राप्ति के माध्यम से,यह स्थिति के सटीक माप की आवश्यकताओं को पूरा करता हैमध्यम और उच्च परिशुद्धता वाले मोबाइल मापन प्रणालियों, बड़े मानव रहित हवाई वाहनों आदि के अनुप्रयोग क्षेत्रों में दिशा, स्थिति और अन्य जानकारी।



तकनीकी मापदंड



परियोजना
परीक्षण की शर्तें
संकेतक
स्थिति की सटीकता
जीएनएसएस वैध, एकल बिंदु
उपग्रह की स्थिति निर्धारण सटीकता से बेहतर
जीएनएसएस वैध, आरटीके
उपग्रह की स्थिति निर्धारण सटीकता से बेहतर
शुद्ध जड़ता क्षैतिज स्थिति पकड़
4nm/60min ((CEP)
1nm/30min ((CEP)
200 मीटर/6 मिनट (CEP)
दिशा की सटीकता
दोहरी एंटीना
0.2 °/एल (आरएमएस)
पाना होल्डिंग
0.05°/30min ((RMS),0.1°/h ((RMS)
स्व-उत्तरी सटीकता की तलाश
0.3 ° सेकल, संरेखण 15 मिनट
दृष्टिकोण की सटीकता
जीएनएसएस मान्य है
0.05° ((RMS)
रुख बनाए रखना (जीएनएसएस विफलता)
0.05°/30min ((RMS),0.1°/h ((RMS)
जिरोस्कोप
माप सीमा
±400°/सेकंड
शून्य पूर्वाग्रह स्थिरता
≤0.3°/घंटा
त्वरकमापक
माप सीमा
±16 ग्राम
शून्य पूर्वाग्रह स्थिरता
≤100μg

भौतिक आयाम और विद्युत विशेषताएं
वोल्टेज
10-36V DC
बिजली की खपत
≤9W
इंटरफेस
दो-मार्ग RS232, एक-मार्ग RS422, एक-मार्ग पीपीएस (LVTTL/422 स्तर)
आकार
110 मिमी × 94 मिमी × 94 मिमी (एल, डब्ल्यू, एच)
वजन
≤1kg

पर्यावरणीय विशेषताएं
परिचालन तापमान
-40°C+65°C
भंडारण तापमान
-45°C+70°C
कंपन
20~2000 हर्ट्ज,6.06g
प्रभाव
30 ग्राम, 11 मिलीग्राम
जीवन काल
> 15 वर्ष
निरंतर कार्य समय
>24 घंटे
नोटः
* संरेखण मान्य है;
* 10 सेकंड का औसत;
* झटके के अवशोषण के साथ



विस्तृत फोटो

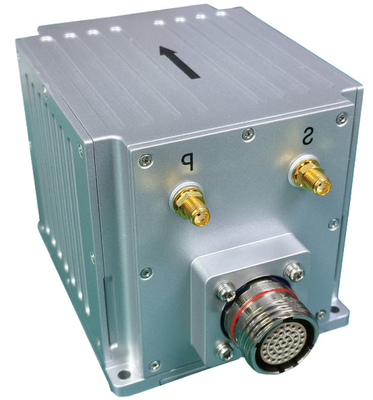

मानव रहित जहाज नेविगेशन के लिए उच्च परिशुद्धता FOG GNSS/INS एकीकृत जड़ता नेविगेशन प्रणाली 0

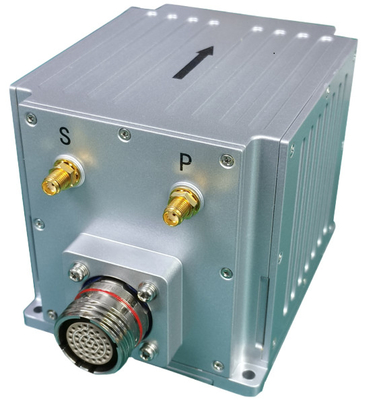

मानव रहित जहाज नेविगेशन के लिए उच्च परिशुद्धता FOG GNSS/INS एकीकृत जड़ता नेविगेशन प्रणाली 1



आयाम



मानव रहित जहाज नेविगेशन के लिए उच्च परिशुद्धता FOG GNSS/INS एकीकृत जड़ता नेविगेशन प्रणाली 2



फैक्ट्री फोटो



मानव रहित जहाज नेविगेशन के लिए उच्च परिशुद्धता FOG GNSS/INS एकीकृत जड़ता नेविगेशन प्रणाली 3
