| ब्रांड नाम: | Firepower |
| मॉडल संख्या: | आईएनएस100 |
| एमओक्यू: | 1 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | L/C, T/T |
| आपूर्ति करने की क्षमता: | 100/माह |
समुद्री स्थान निर्धारण और नेविगेशन के लिए उच्च अंत जीएनएसएस जड़ता नेविगेशन प्रणाली
उत्पाद का वर्णन

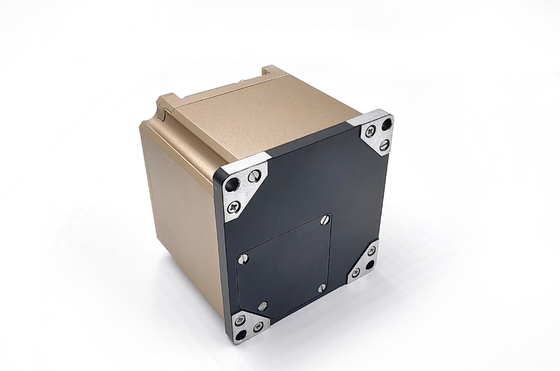

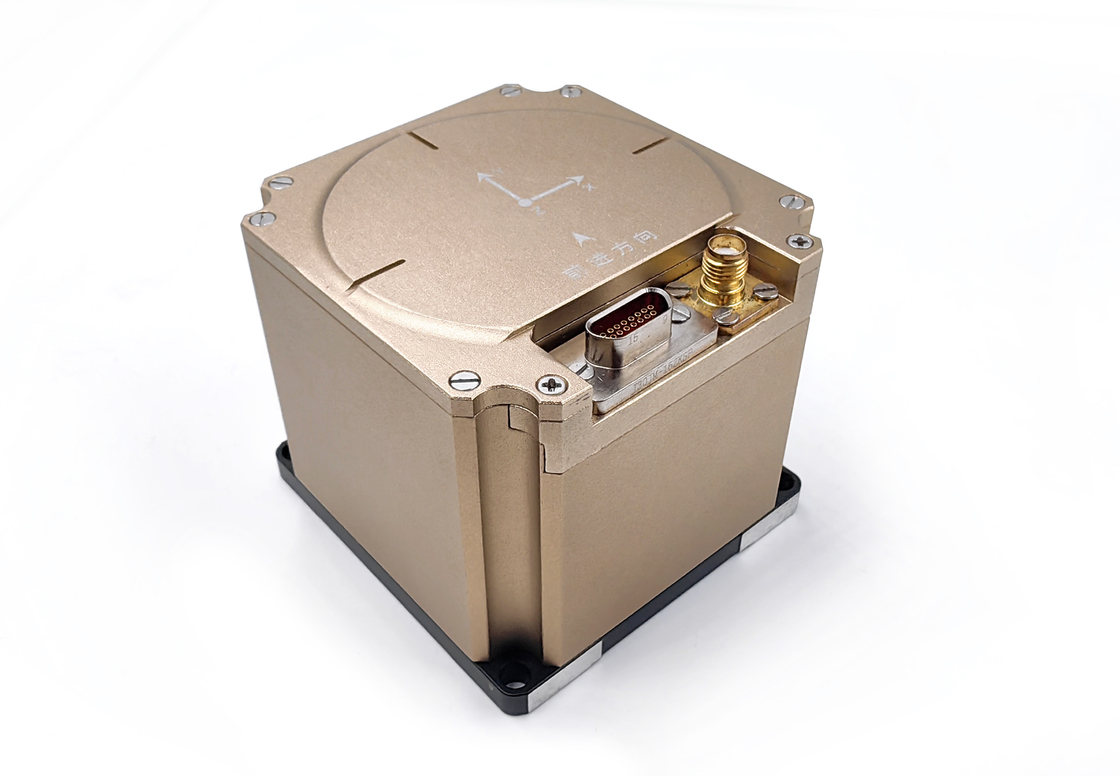

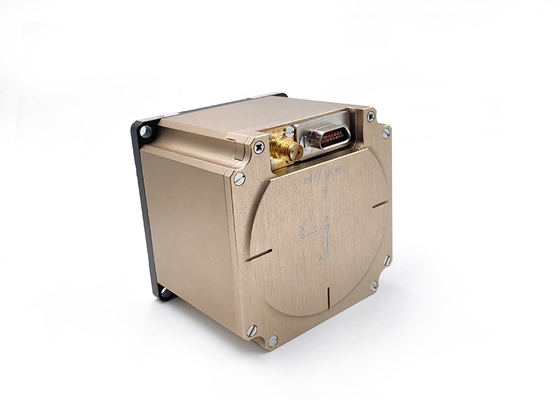

आईएनएस-100 एक उच्च परिशुद्धता एकीकृत नेविगेशन प्रणाली है। यह तीन स्व-विकसित 40 फाइबर ऑप्टिक जियोस्कोप, तीन स्व-एमईएमएस त्वरणमापकों और जीएनएसएस मॉड्यूल से लैस है।और मल्टी सेंसर फ्यूजन और एकीकृत नेविगेशन एल्गोरिथ्म के माध्यम से जटिल वातावरण में उच्च परिशुद्धता पोजिशनिंग और नेविगेशन का एहसास करता है. उत्पाद उच्च विश्वसनीयता और मजबूत पर्यावरण अनुकूलन क्षमता है। उत्पादों को व्यापक रूप से बुद्धिमान ड्राइविंग, यूएवी, सर्वेक्षण और मानचित्रण, समुद्री कम्पास, स्थिर मंच में इस्तेमाल किया जा सकता,फोटोइलेक्ट्रिक पॉड, पानी के नीचे वाहन और अन्य क्षेत्रों।
एकीकृत नेविगेशन प्रणाली के मुख्य कार्य निम्नलिखित हैं:
मुख्य मापदंड
जिरो तकनीक
| परियोजना | संकेतक | टिप्पणी | |
जिरो |
माप सीमा | -300°/s ~+300°/s | |
| संकल्प | ≤0.5°/घंटा | ||
| पूर्वाग्रह अवशिष्ट | -1.0°/घंटा ~+1.0°/घंटा | ||
| यादृच्छिक चलना | 0०.०५%h | ||
| कमरे के तापमान पर पूर्वाग्रह स्थिरता | ≤0.3°/h ((1σ) | 10 सेकंड चिकनाई, 1 घंटे में परीक्षण परिणाम | |
| पूर्ण तापमान पर पूर्वाग्रह स्थिरता | ≤0.5°/h ((1σ) | 10 सेकंड चिकनाई, 1 घंटे में परीक्षण परिणाम | |
| सामान्य तापमान द्विपक्षीय दोहराव | ≤0.3°/h ((1σ) | 6 परीक्षण डेटा के सांख्यिकीय आंकड़े | |
| पूर्ण तापमान पर द्विपक्षीय पुनरावृत्ति | ≤0.5°/h ((1σ) | क्रमशः पूर्ण तापमान, उच्च तापमान, निम्न तापमान और सामान्य तापमान पर 2 Biasdata लें | |
| स्केल फैक्टर नॉनलाइनर | ≤ 200 पीपीएम | पूर्ण तापमान और निरंतर तापमान | |
| स्केल फैक्टर दोहराव | ≤200ppm ((1σ) | पूर्ण तापमान और निरंतर तापमान | |
| जिरो प्रारंभ समय | ≤5s | ||
| जिरो बैंडविड्थ | 300 हर्ट्ज | डिजाइन आश्वासन, बैच परीक्षण | |
| तीन अक्ष वाले जिरोस्कोप की स्थापना में शेष त्रुटि | ≤30" | ||
त्वरकमीटर के तकनीकी संकेत
| परियोजना | संकेतक | टिप्पणी | |
त्वरण |
माप सीमा | -50 ग्राम ~ +50 ग्राम | डिजाइन और चयन की गारंटी |
| स्केल फैक्टर नॉनलाइनर | ≤ 200 पीपीएम | डिजाइन और चयन की गारंटी | |
| पूर्ण तापमान पर पूर्वाग्रह स्थिरता | ≤100ug ((1σ) | 10 सेकंड चिकनाई, 1 घंटे में परीक्षण परिणाम | |
| पूर्ण तापमान पर द्विपक्षीय पुनरावृत्ति | ≤100ug ((1σ) | क्रमशः पूर्ण तापमान, उच्च तापमान, निम्न तापमान और सामान्य तापमान पर 2 Biasdata लें | |
| स्केल फैक्टर दोहराव | ≤100ppm ((1σ) | डिजाइन और चयन की गारंटी | |
| यादृच्छिक चलना | ≤0.02m/s/h1/2 | ||
| प्रारंभ समय जोड़ें | ≤5s | ||
| त्रिअक्षीय जोड़ की स्थापना त्रुटि अवशिष्ट | ≤30" | ||
संरेखण सटीकता
एकीकृत नेविगेशन सटीकता (उपग्रह प्रभावी)
| परियोजना | संकेतक | टिप्पणी | |
संरेखण सटीकता |
उत्तर समय की तलाश में | ≤5 मिनट | आम तौर पर, मानक 3 मिनट या 5 मिनट होता है। |
| दिशा कोण संरेखण दोहराव | ≤1°/cosL | 1σ | |
| पिच संरेखण दोहराव | ≤0.05° | 1σ | |
| रोल कोण संरेखण दोहराव | ≤0.05° | 1σ | |
| उत्तर की ओर देखने वाला मोड | वैकल्पिक | यह यात्रा के दौरान आधार संरेखण, जीपीएस सहायक संरेखण, यात्रा के दौरान ओडोमीटर सहायक संरेखण और मुख्य जड़ता नेविगेशन हस्तांतरण संरेखण का एहसास कर सकता है। | |
जड़ता नेविगेशन सटीकता (अमान्य उपग्रह)
| परियोजना | संकेतक | टिप्पणी | |
जड़ता नेविगेशन सटीकता |
पाठ्यक्रम के कोण के रखरखाव की सटीकता | ≤2°/घंटा | |
| पिच एंगल होल्डिंग सटीकता | ≤0.2°/घंटा | ||
| रोल कोण के रखरखाव की सटीकता | ≤0.2°/घंटा | ||
| शुद्ध जड़ता स्थिति की सटीकता | ≤20m ((100s) | सीईपी, बाहरी सूचना सहायता के बिना | |
| ओडोमीटर एकीकृत नेविगेशन की स्थिति की स्थिति की सटीकता | ≤ 0.2% (3 किमी से अधिक की दूरी) | ||
| ओडोमीटर एकीकृत नेविगेशन की स्थिति की स्थिति की सटीकता | ≤1m ((50s) | ||
आकार
मुख्य अनुप्रयोग क्षेत्र
